Tīkla skapis ir katra biroja neredzamā sirds: caur to plūst viss, no e-pastiem līdz videozvaniem. Kamēr viss strādā, tajā neviens neskatās. Bet brīdī, kad kāda līnija pārstāj darboties, sakārtots skapis nozīmē piecas minūtes meklēšanas, bet nesakārtots nozīmē visu pēcpusdienu un saspringtus nervus visai komandai.

Šajā rakstā apskatīsim, kā izvēlēties komutācijas paneli, kādi piederumi palīdz savaldīt kabeļus, kā pareizi marķēt savienojumus un kādā secībā veikt darbus, lai rezultāts kalpotu gadiem, nevis nedēļām.

Ko dod sakārtots tīkla skapis

Kārtība skapī nav tikai estētika: tā tieši ietekmē tīkla uzturēšanas izmaksas un uzticamību. Ieguvumi ir pavisam praktiski:

  • Ātrāka bojājumu novēršana — ja katrs kabelis ir marķēts un iet pa paredzamu ceļu, problēmas avotu var atrast dažās minūtēs, nevis stundās.
  • Mazāk nejaušu atvienojumu — samudžinātā kamolā viena kabeļa izvilkšana parauj līdzi kaimiņus; sakārtotos saišķos tas nenotiek.
  • Labāka dzesēšana — kabeļu čupas uz komutatora ventilācijas atverēm paaugstina temperatūru un saīsina iekārtu mūžu.
  • Vienkāršāka paplašināšana — jauna darbinieka pieslēgšana aizņem piecas minūtes, nevis pusdienu ar improvizāciju.

Komutācijas paneļa izvēle

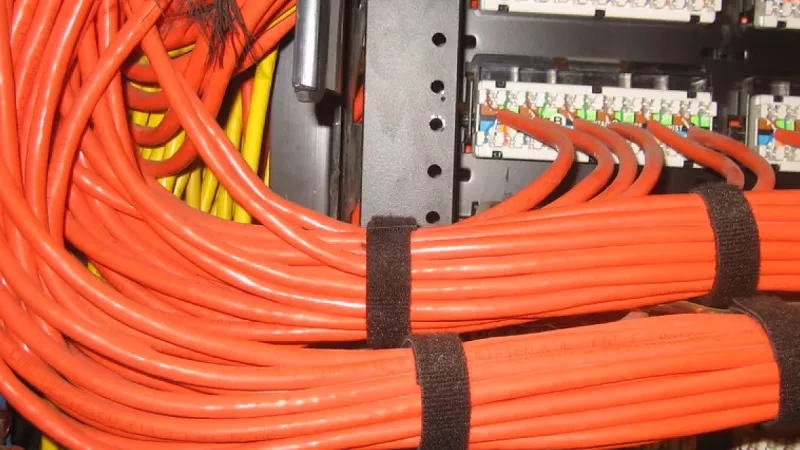

Komutācijas panelis ir pasīvs sadales lauks starp ēkas kabeļu instalāciju un aktīvajām iekārtām. Instalācijas kabeļi no sienas rozetēm paneļa aizmugurē tiek terminēti vienu reizi un uz palikšanu, bet visas ikdienas izmaiņas notiek priekšpusē ar īsiem komutācijas kabeļiem. Šāds dalījums pasargā cietās dzīslas instalācijas kabeli no locīšanas, kurai tas vienkārši nav paredzēts.

Portu skaits un rezerve

Saskaitiet visas esošās līnijas un pievienojiet vismaz trešdaļu rezervei. Panelis, kas ir pilns jau uzstādīšanas dienā, nozīmē, ka pēc gada nāksies montēt otru un pārkārtot kabeļus: darbaspēka izmaksās tas ir dārgāk nekā lielāks panelis uzreiz. Tipiskie izmēri ir 12, 24 un 48 porti vienā vai divās augstuma vienībās.

Keystone moduļi vai fiksēts panelis

Fiksēts panelis ar iebūvētām ligzdām ir lētāks un ātri terminējams, ja visi porti tiek palaisti vienlaikus. Keystone tipa panelī katrs modulis ir ievietojams atsevišķi: šodien desmit RJ45 ligzdas, pēc gada vēl piecas, un vajadzības gadījumā tajā pašā panelī var ielikt arī optikas savienotājus. Ja skapis aug pakāpeniski, keystone ir elastīgākais risinājums, turklāt bojāta porta nomaiņa aizņem divas minūtes, nevis prasa visa paneļa demontāžu.

Ekranēts vai neekranēts

Panelim jāatbilst instalācijai. Ekranētam kabelim nepieciešams ekranēts panelis ar pareizu zemējumu caur skapja korpusu: pretējā gadījumā ekrāns darbojas kā antena, nevis kā aizsardzība. Parastā biroja vidē ar UTP instalāciju pilnīgi pietiek ar neekranētu paneli, un tā montāža ir vienkāršāka un lētāka.

Kabeļu organizēšanas piederumi

Panelis viens pats kārtību nenodrošina. Vienlaikus ar to ieplānojiet arī šos palīgus:

  • Horizontālie organizatori — 1U augstuma paneļi ar pirkstveida vadotnēm, kas montējami starp katru paneli un komutatoru; katram kabelim ir skaidrs ceļš līdz savam portam.
  • Vertikālie kanāli — kabeļu saišķi pa skapja sāniem virzās augšup un lejup, nešķērsojot iekārtu priekšpusi pa diagonāli.
  • Līplentes savilcēji — atkārtoti lietojami un nesaspiež kabeļa apvalku; piemērotus izmērus atradīsiet kabeļu savilcēju klāstā.
  • Aizsegpaneļi un stiprinājumu uzgriežņi — tukšās vietas jāaizver, lai karstais gaiss necirkulētu pa apli; tos meklējiet skapju piederumu sadaļā.
  • Marķēšanas printeris — termosarukšanas vai pašlaminējošās etiķetes kalpo gadiem, ar roku rakstītas uzlīmes — tikai dažus mēnešus.

Marķēšana un krāsu kodi

Krāsu shēma strādā tikai tad, ja tā ir vienkārša un dokumentēta. Pietiek ar trim vai četrām krāsām: piemēram, zila — darba vietas, dzeltena — savienojumi starp komutatoriem, sarkana — pārvaldības pieslēgumi. Shēmu izdrukājiet un piestipriniet skapja durvju iekšpusē, lai tā būtu pieejama ikvienam, nevis glabātos viena administratora galvā. Katru kabeli marķējiet abos galos: pēc pusgada paši sev pateiksieties.

Uzstādīšana soli pa solim

Vidēju biroja skapi var sakārtot vienā dienā, ja strādā pēc plāna, nevis improvizē:

  • Sagatavošanās. Nofotografējiet esošo stāvokli, pierakstiet visus portu piešķīrumus un saskaņojiet īsu tīkla apturēšanu ar kolēģiem.
  • Demontāža. Atvienojiet visus komutācijas kabeļus: tukšu lauku sakārtot ir ātrāk nekā šķetināt dzīvu mudžekli ap strādājošiem savienojumiem.
  • Montāža. Uzstādiet paneļus, organizatorus un aizsegpaneļus atbilstoši iepriekš uzzīmētai izvietojuma shēmai.
  • Komutācija. Slēdziet pa kolonnām ar precīza garuma vadiem: dažādus garumus, sākot no 0,25 m, atradīsiet starp Ethernet komutācijas kabeļiem.
  • Fiksēšana. Savelciet saišķus ik pēc 15–20 cm, marķējiet abus galus, atjauniniet portu tabulu un nofotografējiet gatavo rezultātu.

Kļūdas, no kurām izvairīties

  • Pārāk gari kabeļi. Trīs metru vads tur, kur vajag pusmetru, atstāj divarpus metrus haosa, kam skapī nav vietas.
  • Plastmasas savilcēji skapja iekšpusē. Tie ir vienreizlietojami, un, griežot tos nost strādājošā skapī, viegli sabojāt blakus esošu kabeli.
  • Marķēšana „vēlāk“. Tas „vēlāk“ nepienāk nekad: marķējiet uzreiz, kamēr vēl atceraties, kurp katrs vads ved.
  • Aizsegtas ventilācijas atveres. Kabeļu saišķis uz komutatora sāna ceļ temperatūru visā skapī un liek ventilatoriem strādāt skaļāk.
  • Dokumentācijas trūkums. Ja portu tabula pastāv tikai viena cilvēka galvā, uzņēmumam ir problēma, par kuru tas vēl nezina.

Gaisa plūsma un temperatūra

Komutatori elpo: caur sānu un aizmugures atverēm plūst gaiss, kas dzesē elektroniku. Kabeļu saišķi, kas pārkārti pāri šīm atverēm, darbojas kā šalle uz radiatora: iekārtas silst, ventilatori griežas skaļāk, un kalpošanas laiks sarūk. Tāpēc saišķus vediet pa vertikālajiem kanāliem skapja sānos, bet tukšos augstumus aizsedziet ar aizsegpaneļiem, lai karstais izplūdes gaiss neriņķotu pa skapi un neatgrieztos iekārtu ieplūdē. Slēgtos skapjos pārliecinieties, ka durvju perforāciju neaizsedz vertikālie kabeļu saišķi.

Biežāk uzdotie jautājumi

Vai mazam birojam vispār vajag komutācijas paneli?

Ja tīklā ir tikai daži tieši pieslēgti kabeļi, var iztikt bez tā. Bet, tiklīdz parādās sienas rozetes un instalācijas kabeļi, panelis kļūst nepieciešams: tas pasargā instalāciju no nodiluma un padara katru izmaiņu drošu un paredzamu.

Cik garus komutācijas kabeļus izvēlēties?

Izmēriet reālo attālumu no paneļa porta līdz komutatora portam caur organizatoru un pērciet tieši tādu garumu: visbiežāk pietiek ar 0,25 līdz 0,5 metriem. Liekais garums skapī pārvēršas cilpās, kas traucē gan pārskatāmībai, gan ventilācijai.

Ar ko līplentes savilcēji ir labāki par plastmasas?

Tos var atvērt un aizvērt simtiem reižu, un tie nesaspiež kabeļa apvalku. Plastmasas savilcēji der pastāvīgām trasēm ārpus skapja, bet visur, kur savienojumi laika gaitā mainīsies, līplente ir drošākā izvēle.

Vai vienā panelī drīkst apvienot datortīklu un telefoniju?

Keystone panelī moduļi ir savstarpēji neatkarīgi, tāpēc tehniski tas ir pilnīgi pieļaujami. Galvenais: skaidri atdalīt tos ar krāsām un marķējumu, lai nākotnē neviens nesajauktu līnijas.

Cik bieži skapis jāpārbauda?

Reizi ceturksnī atveriet durvis un salīdziniet skatu ar fotogrāfiju, kas uzņemta pēc sakārtošanas. Piecpadsmit minūtes un daži savās vietās atgriezti kabeļi: un haoss vairs neatgriezīsies.

Sakārtots tīkla skapis nav greznība: tas ir lētākais veids, kā samazināt dīkstāves un pagarināt iekārtu mūžu. Visus nepieciešamos piederumus, no paneļiem un organizatoriem līdz marķēšanas lentēm, ērti atradīsiet ITworkshop veikalā, un paveiktais rezultāts kalpos gadiem.
