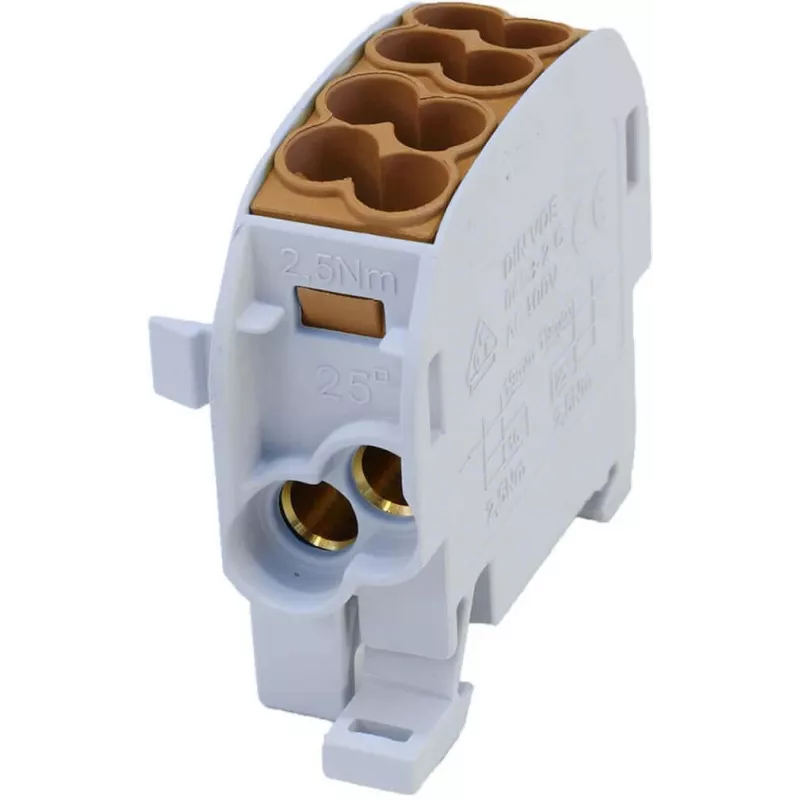

SIMET SCB 25 Al/Cu 80A 1-pola atzarojuma sadales bloks brūns 81501015

Kad sadales skapī jāsavieno alumīnija un vara vadi, parastie sadales bloki bieži kļūst par vājo posmu – korozija un vaļīgi kontakti sagādā galvassāpes. SIMET SCB 25 Al/Cu 80A 1-pole atzaru sadales bloks to risina: ar speciālu kontaktu pastu un pārdomātu konstrukciju tas nodrošina drošu, pret koroziju izturīgu savienojumu, kad no 25 mm² galvenās līnijas atzarojat četras mazākas ķēdes. Viss iekļaujas kompaktā korpusā, ko viegli uzmontēt uz DIN sliedes.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kam nepieciešams drošs un efektīvs veids, kā sadalīt strāvu rūpnieciskajos vadības skapjos, sadales paneļos vai ēku instalācijās. Īpaši noderīgs, ja jāsavieno alumīnija un vara vadi bez galvaniskās korozijas riska.

Galvenās priekšrocības

• Viena pola konstrukcija: viena galvenā ieeja 25 mm² vadiem un četras atzaru izejas 1,5–10 mm² vadiem
• Piemērots gan alumīnija, gan vara vadiem – speciālā kontaktu pasta un dizains novērš koroziju
• Augsta strāvas slodze: 80 A un spriegums līdz 690 V AC – der prasīgiem lietojumiem
• Izturīga poliamīda (PA6) izolācija brūnā krāsā – viegli identificēt
• Divas montāžas iespējas: uz 35 mm DIN sliedes vai ar skrūvēm tieši pie virsmas
• IP20 aizsardzība – paredzēts lietošanai slēgtos korpusos
• Atbilst EN 60947-7-1 standartam sadales blokiem

Specifikācijas

• Tips: Atzaru sadales bloks
• Polu skaits: 1
• Galvenā ieeja: 1 x 25 mm²
• Atzaru izejas: 4 x 1,5–10 mm²
• Vadu materiāls: Alumīnijs (Al) / Varš (Cu)
• Nominālā strāva (In): 80 A
• Nominālais spriegums (Un): 690 V AC
• Izolācijas spriegums (Ui): 1000 V AC
• Montāža: DIN sliede (TS35) / skrūvju montāža
• Termināļi: Skrūvju termināļi
• Izolācijas materiāls: Poliamīds (PA6)
• Krāsa: Brūna
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25°C līdz +70°C
• Īsslēguma strāva (Icw): 3 kA (1s)
• Standarti: EN 60947-7-1

Kā lietot

Uzstādiet bloku uz DIN sliedes vai pieskrūvējiet to korpusā. Alumīnija vadiem pirms pievilkšanas noteikti uzklājiet komplektā iekļauto kontaktu pastu – tas garantē ilgnoturīgu un zemas pretestības savienojumu. Pievienojiet galveno vadu ieejā un atzaru vadus attiecīgajās izejās, pēc tam pievelciet skrūves ar norādīto griezes momentu.

Padoms: Lai saglabātu IP20 aizsardzību un kārtīgu vadu izvietojumu, vienmēr montējiet bloku slēgtā korpusā. Pirms ekspluatācijas pārbaudiet, ka visi savienojumi ir stingri pievilkti.
