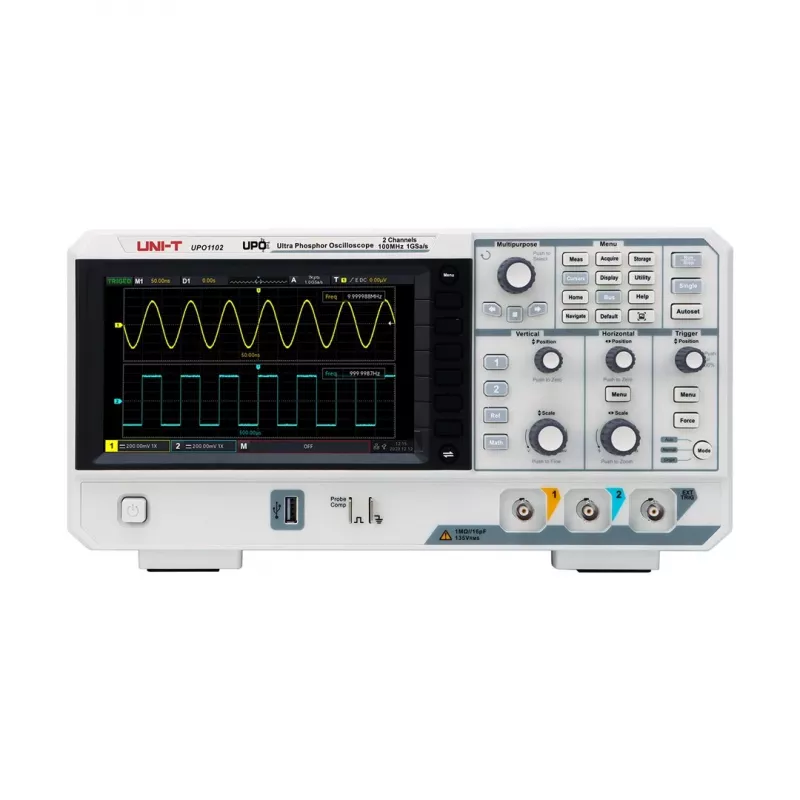

Uni-T UPO1102 100 MHz 2-Channel Digital Oscilloscope

Vai jums ir apnicis meklēt retus signāla traucējumus, kas izjauc jūsu shēmas darbību? Uni-T UPO1102 ar 400 000 viļņu formu sekundē fiksē pat īslaicīgākos impulsus, lai jūs varētu ātri diagnosticēt problēmas.

Priekšrocības

Pateicoties dziļajai 56 Mpts atmiņai un 1 GSa/s reālā laika iztveršanas ātrumam, jūs varat detalizēti analizēt garus signālu segmentus bez izšķirtspējas zuduma. 8 collu TFT LCD displejs ar 800x600 izšķirtspēju nodrošina skaidru viļņu formu attēlošanu. 34 automātiskie mērījumi un plašs trigeru klāsts (Edge, Pulse, Runt, Window, Nth Edge, Delay, Timeout, Duration, Setup/Hold, Slope, Video, Code, Bus) paātrina ikdienas atkļūdošanu.

Kam tas piemērots

• Elektronikas remonta un apkopes darbnīcām
• Iegulto sistēmu izstrādātājiem
• Mācību iestādēm un apmācībām
• Pētniecībai un izstrādei

Galvenie tehniskie parametri

• Joslas platums: 100 MHz
• Kanāli: 2
• Reālā laika iztveršanas ātrums: 1 GSa/s
• Atmiņas dziļums: 56 Mpts
• Displejs: 8 collu TFT LCD, 800x600 pikseļi
• Vertikālā jutība: 1 mV/div līdz 20 V/div
• Laika bāzes diapazons: 2 ns/div līdz 1000 s/div
• Trigeru veidi: Edge, Pulse, Runt, Window, Nth Edge, Delay, Timeout, Duration, Setup/Hold, Slope, Video, Code, Bus
• Automātiskie mērījumi: 34 veidi
• Matemātiskās funkcijas: +, -, *, /, FFT, Integrālis, Diferenciālis, Kvadrātsakne, Lietotāja definēts
• Seriālās kopnes dekodēšana: RS232/UART, I2C, SPI, CAN, LIN
• Saskarnes: USB Host, USB Device, LAN, AUX Out
• Barošana: 100V-240V AC, 50/60Hz

Ieteikumi

Lai iegūtu visprecīzākos mērījumus, vienmēr izmantojiet komplektā iekļautās zondes un nodrošiniet pareizu zemējumu. Programmaparatūras atjauninājumus var veikt caur USB portu — skatiet lietotāja rokasgrāmatu, lai uzzinātu par papildu trigeru un dekodēšanas iestatījumiem.
