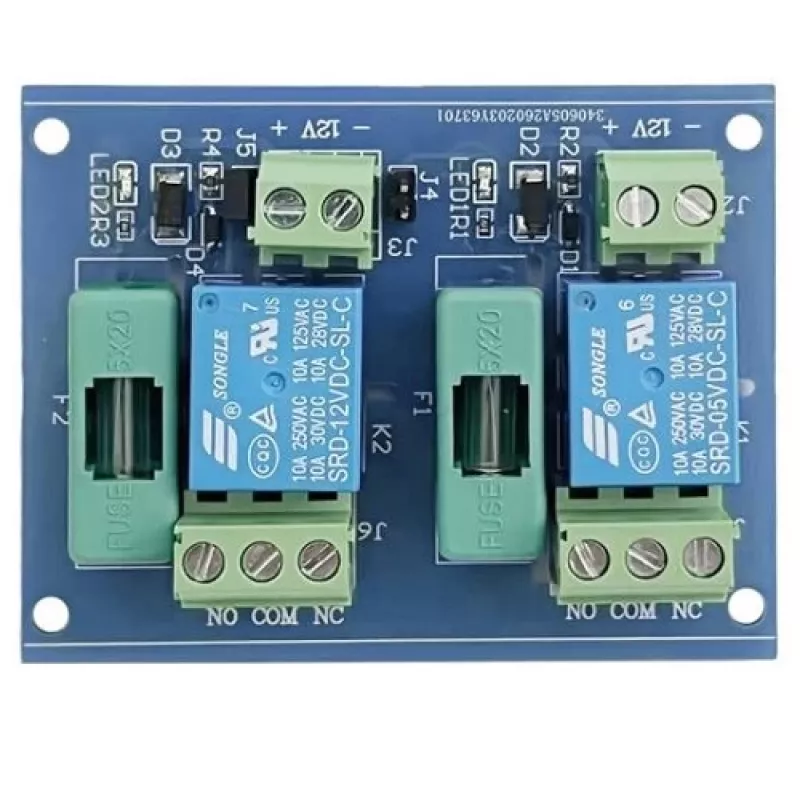

2 kanālu releja modulis 12V DC

Kad vajag ieslēgt vai izslēgt kaut ko jaudīgāku par pašu mikrokontrolleri, šis modulis ir tas, kas stāv starp tavu Arduino un 230V slodzi. Divi neatkarīgi releji, katrs spēj pārslēgt līdz 10A, un optronu izolācija, kas pasargā tavu plates no augstsprieguma. Pieslēdz 12V barošanu, iedod zema līmeņa signālu no 3,3V vai 5V loģikas – un darbs ir padarīts.

Ko tas maina ikdienā

Vairs nav jādomā, kā droši vadīt sūkni, apgaismojumu vai motoru no mazas plates. Modulis uzņemas visu augstsprieguma daļu, bet tu vari palikt pie pazīstamās 3,3V/5V vides. Arduino, Raspberry Pi, ESP32 vai ESP8266 – visi der. Zema līmeņa trigeris nozīmē vienkāršu vadību: iedod zemu signālu, relejs ieslēdzas. Katram kanālam ir savs LED indikators, tāpēc uzreiz redzi, kas notiek.

Kam piemērots

• Mājas automatizācijai – apgaismojums, ventilatori, sūkņi
• Robotikas projektiem, kur jāslēdz motori vai solenoīdi
• Industriālai vadībai ar PLC
• Jebkuram, kas vēlas droši savienot vājstrāvas loģiku ar 230V AC vai 30V DC slodzi

Galvenie tehniskie dati

• Kanālu skaits: 2
• Barošanas spriegums: 12V DC
• Vadības signāla spriegums: 3,3V / 5V DC
• Releja tips: SPDT (vienpolu divvirzienu)
• Maksimālā slodze: 250V AC / 30V DC, 10A
• Izolācija: optrons
• Trigeris: zems līmenis
• Miera strāva: ~5mA
• Maksimālā darba strāva: ~70mA (abi releji aktīvi)
• Reakcijas laiks: <10ms
• Elektriskā izturība: 100 000 pārslēgumi
• Mehāniskā izturība: 10 000 000 pārslēgumi
• Montāža: 4x M3 caurumi
• Saderība: Arduino, Raspberry Pi, ESP32/ESP8266, PLC

Kā lietot

Pieslēdz 12V DC barošanu moduļa VCC un GND spailēm. Vadības signālu no mikrokontrollera pievieno IN1 un IN2 tapām – atceries, ka trigeris ir zems, tāpēc relejs ieslēgsies, kad signāls ir 0V. Slodzes kontaktus (COM, NO, NC) pieskrūvē pie skrūvju spailēm. Ja lieto 230V AC, pārliecinies, ka viss ir droši izolēts un nostiprināts.

Padoms: vienmēr atstāj nelielu distances rezervi starp augstsprieguma vadiem un mikrokontrollera vadiem, pat ja ir optronu izolācija. Un pirms slodzes pievienošanas pārbaudi, vai tava plate spēj nodrošināt pietiekamu strāvu moduļa barošanai – abi releji aktīvi patērē līdz 70mA.
