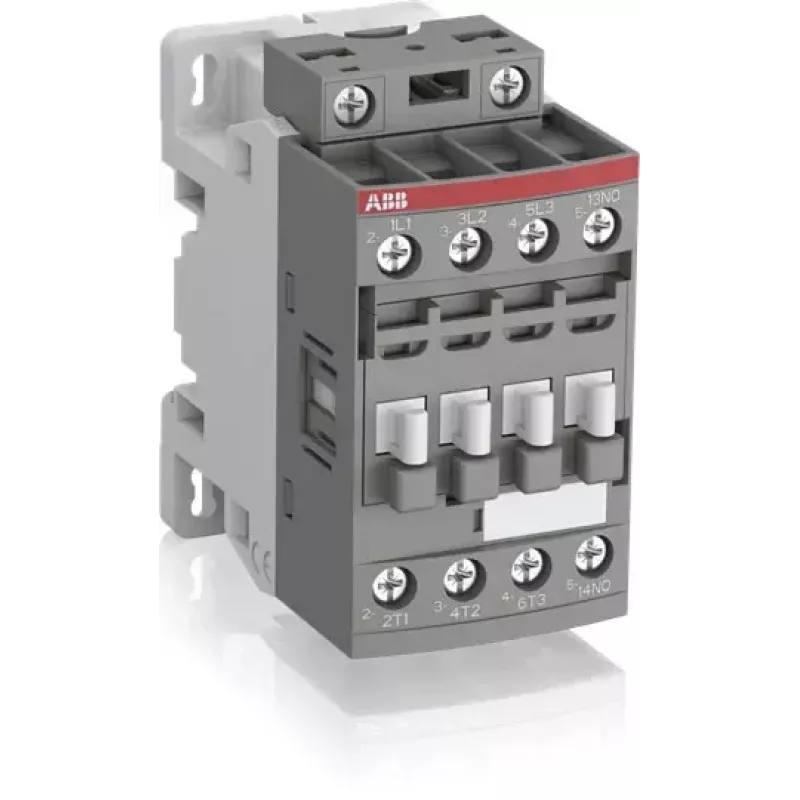

ABB AF16-30-01-13 3 polu kontaktors, 100-250V AC/DC spole, 18A, 1NO palīgkontakts 1SBL177001R1301

Elektrosadales skapju un motoru palaidēju projektētājiem, kuri vēlas samazināt komponentu skaitu un vienkāršot vadības ķēdes, ABB AF16-30-01-13 kontaktors nodrošina plašu spoles barošanas diapazonu 100–250 V AC/DC. Tas nozīmē, ka nav jāmaina spole, ja vadības spriegums atšķiras – der gan 110 V, gan 230 V AC, gan arī DC spriegums.

Galvenās priekšrocības

• Trīsfāžu slodžu komutācija līdz 7,5 kW pie 400 V (AC-3), nominālā strāva 18 A.
• Iebūvēts 1NO palīgkontakts statusa signālam uz PLC vai bloķēšanas shēmām.
• Elektroniskā spoles saskarne pieļauj lielas vadības sprieguma svārstības, tādējādi samazinot skapja sarežģītību un rezerves daļu klāstu.
• Kompektais korpuss un skrūvju spailes – piemērots gan jaunām instalācijām, gan modernizācijai.
• DIN sliedes (35 mm) vai skrūvju montāža.

Kam piemērots

Šis kontaktors ir paredzēts rūpniecisko iekārtu motoru palaišanai un apturēšanai, apkures, apgaismojuma un sūkņu vadības ķēdēm, kā arī ēku automatizācijas un HVAC sistēmām. Tas atbilst IEC 60947-1, IEC 60947-4-1 un IEC 60947-5-1 standartiem, ir paredzēts 3. piesārņojuma pakāpes videi un III pārsprieguma kategorijai.

Tehniskā specifikācija

• Nominālā darba strāva (AC-3, 400 V): 18 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Spoles spriegums: 100-250 V AC/DC
• Galveno polu skaits: 3
• Palīgkontakti: 1 NO
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede (35 mm) vai skrūves
• Spaiļu tips: skrūvju
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -40 līdz +70 °C
• Elektriskā izturība (AC-3): 1,5 miljoni ciklu
• Mehāniskā izturība: 10 miljoni ciklu
• Nominālā īslaicīgā izturības strāva (Icw): 300 A 1 s
• Jaudas zudumi uz polu: 0,8 W

Kā lietot

Pievienojiet spoli atbilstoši vadības spriegumam (100-250 V AC/DC), ievērojot polaritāti DC gadījumā. Galvenos kontaktus izmantojiet trīsfāžu motora vai citas slodzes komutācijai. Palīgkontaktu 1NO var izmantot signālam par kontaktora ieslēgšanos vai bloķēšanai. Pirms montāžas pārliecinieties, ka barošana ir atslēgta.

Padoms: Lai nodrošinātu ilgmūžību, izvēlieties vadības spriegumu tuvu spoles nominālajam diapazona vidum un izvairieties no pastāvīgas sprieguma svārstības tuvu galējām vērtībām. Regulāri pārbaudiet skrūvju savienojumu pievilkumu.
