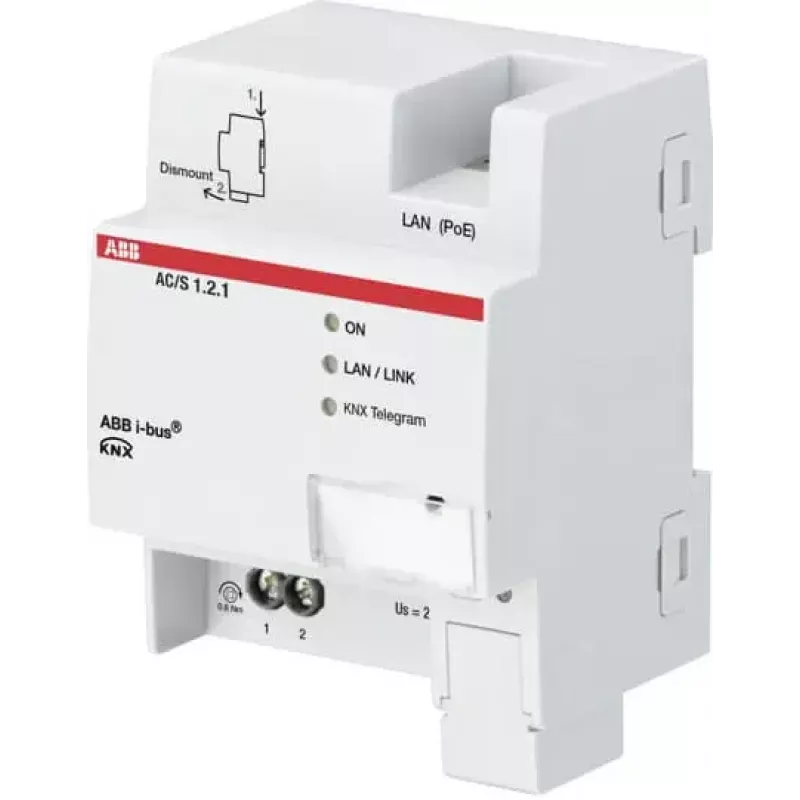

ABB Application Controller BACnet/IP, DIN sliedes, 24 V AC/DC, 4 UI, 4 DO, 4 AO, 2 Ethernet, KNX, Web Server 2CDG110206R0011

Apvienojiet BACnet/IP un KNX tīklus vienā DIN sliedes modulī bez atsevišķiem vārtejām. ABB Application Controller BACnet/IP (AC/S1.2.1) ir programmējams kontrolieris, kas vienlaikus darbojas kā BACnet/IP serveris, KNX saskarne un ēku automatizācijas loģikas centrs. Tas ļauj integrēt apgaismojumu, HVAC un enerģijas pārvaldības sistēmas vienotā tīklā.

Kam paredzēts

Sistēmu integratoriem, ēku automatizācijas inženieriem un objektu apsaimniekotājiem, kuri savieno KNX lauka ierīces ar BACnet/IP vadības sistēmām vai meklē kompaktu programmējamu kontrolieri HVAC, apgaismojuma un enerģijas pārvaldības uzdevumiem.

Galvenās iezīmes

• BACnet/IP serveris (B-BC profils) ar iebūvētu tīmekļa serveri konfigurācijai un uzraudzībai.
• 4 universālas ieejas, konfigurējamas kā digitālās, pretestības, 0–10 V vai 0–20 mA.
• 4 releju izejas (24 V AC/DC, 0,5 A) un 4 analogās izejas (0–10 V, 20 mA).
• 2 Ethernet porti (10/100 Mbps) BACnet/IP un programmēšanai.
• KNX kopnes savienojums caur iekšējo kopnes spaili.
• Montāža uz DIN sliedes, 6 moduļu platums, barošana 24 V AC/DC.
• Reāllaika pulkstenis ar baterijas rezervi grafiku un laika vadībai.

Specifikācijas

• Barošanas spriegums: 24 V AC/DC
• Jaudas patēriņš: maks. 5 W
• Darba temperatūra: 0 °C līdz +50 °C
• Materiāls: plastmasa
• Resursu saskarne: 2 x RJ45 Ethernet
• Izejas saskarne: 4 releju izejas, 4 analogās izejas

Kā lietot

Pirmajai iestatīšanai un diagnostikai izmantojiet iebūvēto tīmekļa serveri. Lielākām instalācijām kontrolieri var programmēt ar ABB Automation Builder vai citiem BACnet saderīgiem rīkiem. Pārliecinieties, ka barošanas avots ir stabils un atbilst norādītajam sprieguma diapazonam, lai izvairītos no neparedzētām atiestatēm.

Padoms: pirms montāžas uz DIN sliedes pārbaudiet, vai visi KNX un Ethernet kabeļi ir pareizi marķēti. Konfigurējot universālās ieejas, vispirms definējiet to režīmu (digitālais, pretestības, 0–10 V vai 0–20 mA) atbilstoši pievienotā sensora tipam.
