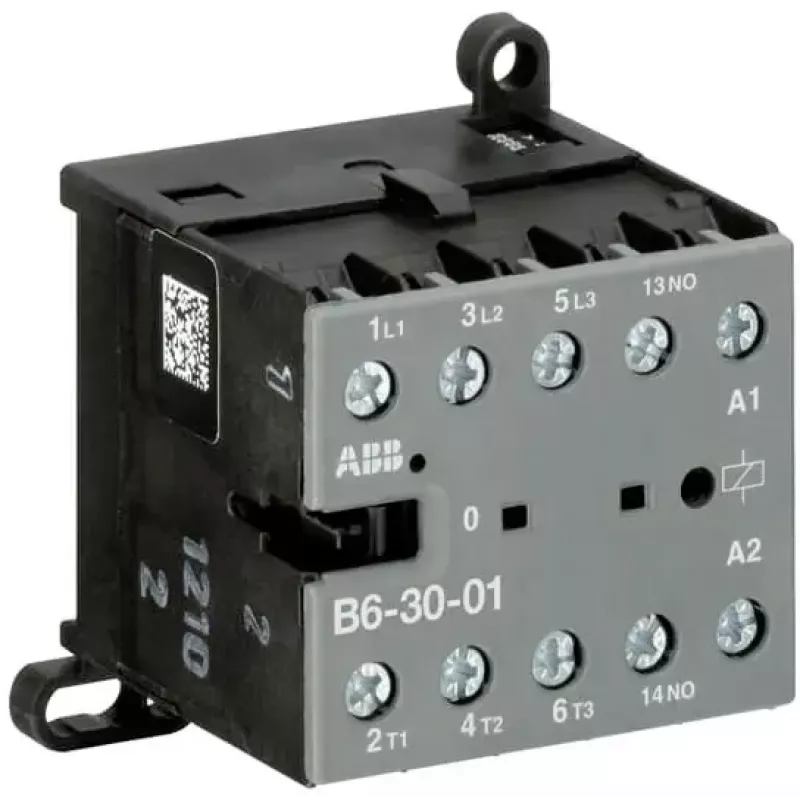

ABB B6-30-01 Mini kontaktors 220-240V AC 3NO+1NC 6A GJL1211001R8010

Kad elektrosadales skapī jāiekļauj motors līdz 3 kW, bet vieta ir ierobežota, ABB B6-30-01 mini kontaktors ir praktisks risinājums. Tas aizņem maz vietas uz 35 mm DIN sliedes, un tam ir iebūvēts 1 NC palīgkontakts, kas noder bloķēšanai vai signalizācijai.

Priekšrocības

Kompaktais dizains ietaupa vietu sadales skapī. Skrūvju spailes nodrošina drošu savienojumu. Augsta mehāniskā izturība – 10 miljoni ciklu, un elektriskā izturība – 0,5 miljoni ciklu, kas nozīmē ilgu kalpošanas laiku.

Kam piemērots

• Motoru palaišanai un apturēšanai rūpnieciskos vadības skapjos
• Rezistīvo slodžu pārslēgšanai līdz 20 A
• Lietojumiem, kur nepieciešams iebūvēts NC palīgkontakts bloķēšanai vai signalizācijai

Galvenie tehniskie dati

• Nominālā darba strāva AC-3: 6 A pie 400 V
• Nominālā darba strāva AC-1: 20 A pie 400 V
• Vadības spriegums: 220-240 V AC, 50/60 Hz
• Galvenās ķēdes nominālais spriegums: 690 V AC
• Polu skaits: 3 NO galvenie kontakti + 1 NC palīgkontakts
• Montāža: 35 mm DIN sliede vai skrūvju montāža
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +55 °C

Kā lietot

Pārliecinieties, ka vadības ķēdes spriegums atbilst kontaktora spoles spriegumam 220-240 V AC. Pievienojiet galvenos kontaktus motora barošanas ķēdei, bet palīgkontaktu izmantojiet vadības vai signalizācijas ķēdē. Motoru aizsardzībai izmantojiet piemērotu termisko pārslodzes releju. Uzstādiet kontaktoru sadales skapī ar pietiekamu ventilāciju.

Pirms montāžas vienmēr pārbaudiet, vai spoles spriegums atbilst vadības ķēdei. Izvēlieties pārslodzes releju atbilstoši motora nominālajai strāvai. Ievērojiet ražotāja instrukcijas par pievilkšanas momentu un vadu šķērsgriezumu.
