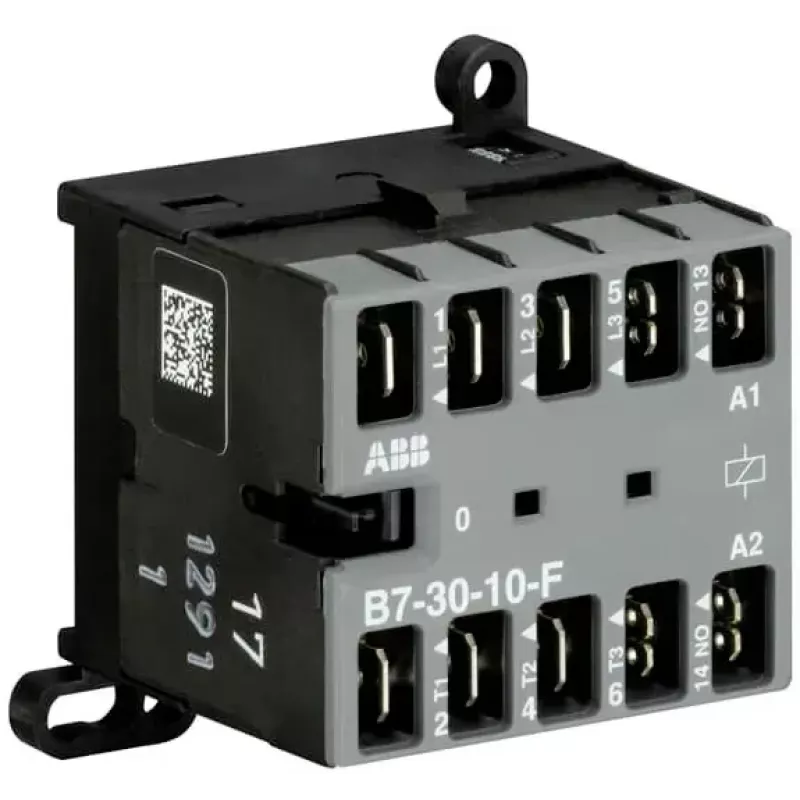

ABB B7-30-10-F-01 Mini kontaktor, 3 polu, 1 NO, 24-60 V AC/DC spole, 9 A AC-3 GJL1311003R0101

ABB B7-30-10-F-01 ir kompakts mini kontaktor ar 3 polu galveno ķēdi un 1 NO palīgkontaktu, kas paredzēts motoru līdz 4 kW (AC-3, 400 V) pārslēgšanai. Tā plašā spoles diapazona 24-60 V AC/DC dēļ to var izmantot dažādos vadības ķēdes spriegumos, vienkāršojot projektēšanu.

Piemērots

• Motoru iedarbināšanai un apturēšanai rūpnieciskos vadības panelos
• Pretestības un apgaismojuma slodzēm līdz 20 A (AC-1, 400 V)
• Lietojumiem, kur nepieciešams DIN sliedes vai skrūvju montāža

Galvenie parametri

• Nominālā darba strāva: 9 A (AC-3, 400 V), 20 A (AC-1, 400 V)
• Nominālā darba jauda: 4 kW (AC-3, 400 V)
• Spoles spriegums: 24-60 V AC/DC
• Polu skaits: 3 galvenie, 1 NO palīgkontakts
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Mehāniskā izturība: 10 miljoni ciklu
• Elektriskā izturība: 0,5 miljoni ciklu (AC-3)
• Savienojumu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūra: -25 līdz +55 °C

Ieteikumi

Pārbaudiet spoles sprieguma atbilstību vadības ķēdei un nodrošiniet atbilstošu īsslēguma aizsardzību saskaņā ar vietējiem noteikumiem.
