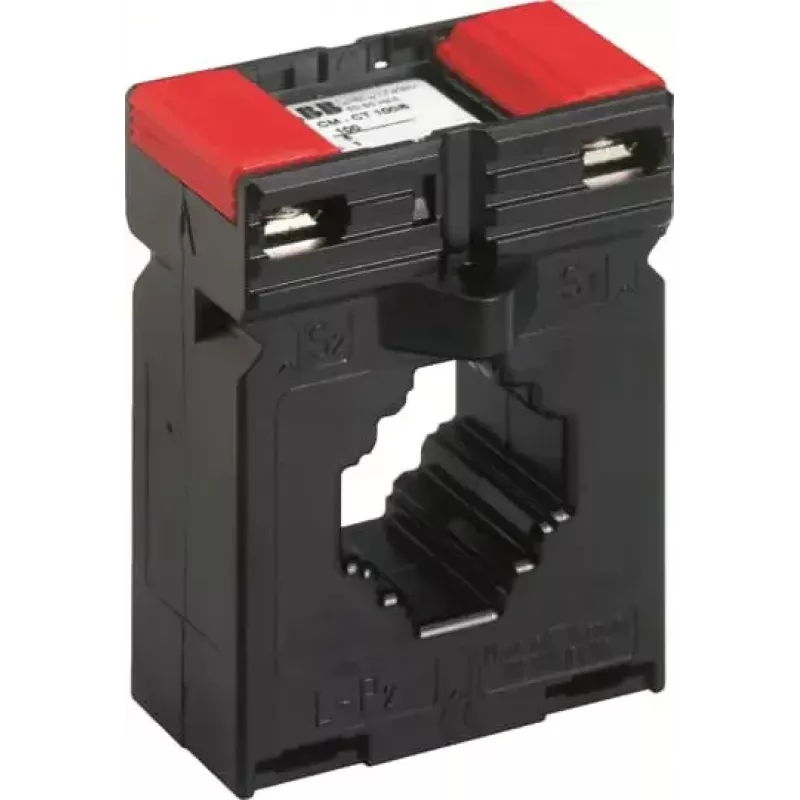

ABB CM-CT 100/5 strāvas transformators 100/5A 2.5VA 1. klase 1SVR450116R5200

100 A primāro strāvu pārvērš standartizētā 5 A sekundārajā signālā – ABB CM-CT 100/5 ir precīzs risinājums elektroenerģijas uzskaitei un aizsardzībai sadales paneļos.

Galvenie parametri

• Primārā nominālā strāva: 100 A
• Sekundārā nominālā strāva: 5 A
• Nominālā šķietamā jauda: 2.5 VA
• Precizitātes klase: 1. klase
• Nominālā frekvence: 50/60 Hz
• Nominālais izolācijas spriegums: 600 V AC
• Pārstrāvas ierobežojošais koeficients: FS5
• Montāža: DIN sliedes vai skrūvju montāža
• Savienojumi: skrūvju spailes, 0.5–4 mm²

Kāpēc izvēlēties

Transformators atbilst IEC/EN 61869-2 standartam, nodrošinot konsekventu veiktspēju rūpnieciskās un komerciālās uzskaites ķēdēs. Kompaktais termoplastiskais korpuss ir pašdzēsošs, un skrūvju spailes nodrošina drošu savienojumu.

Ideāli lietošanas gadījumi

• Enerģijas patēriņa uzraudzība galvenajos sadales paneļos
• Ampērmetru, vatmetru vai aizsardzības releju barošana
• Esošo paneļu modernizācija, ja nepieciešama attiecība 100/5 A

Noderīga informācija

CM-CT 100/5 darbojas temperatūras diapazonā no -25 °C līdz +50 °C, un to var uzglabāt no -40 °C līdz +80 °C. Spailes ir aizsargātas līdz IP20, bet korpuss – līdz IP30.

Padoms: pirms montāžas pārliecinieties, ka primārā strāva nepārsniedz 100 A, un vienmēr pievienojiet sekundāro ķēdi pie slodzes (piem., ampērmetra) – atvērta sekundārā ķēde var radīt bīstamu spriegumu. Izmantojiet DIN sliedi vai skrūves, un pievelciet spailes ar norādīto griezes momentu.
