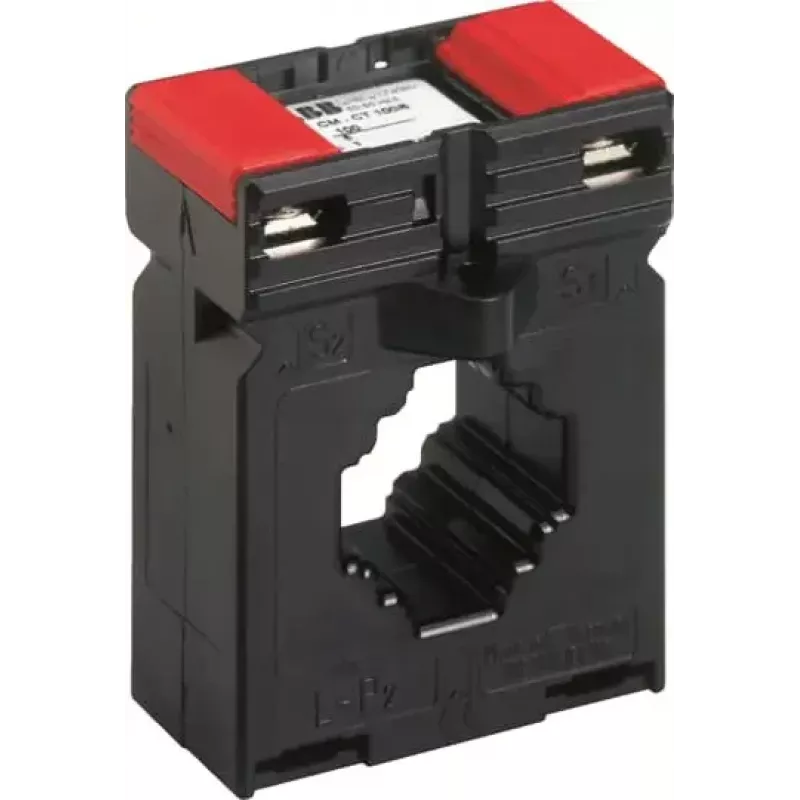

ABB CM-CT 150/5 strāvas transformators 150A uz 5A, 5VA, 1. klase 1SVR450116R5300

Ja sadales sistēmā jāmēra liela strāva, bet analizators vai skaitītājs paredzēts tikai 5 A ieejai, šis gredzenveida strāvas transformators ir risinājums. Tas samazina primāro strāvu no 150 A līdz 5 A, ļaujot precīzi uzraudzīt enerģijas patēriņu bez dārgu iekārtu nomaiņas.

Priekšrocības

Augsta precizitāte un uzticama darbība strāvas mērīšanā. Kompakts dizains ar vairākām montāžas iespējām: skrūvju montāža, DIN sliedes adapteris vai kabeļa saite. Pašdzēsošs polikarbonāta korpuss nodrošina drošību.

Piemērots

• Enerģijas pārvaldības sistēmām
• Ēku automatizācijai
• Rūpnieciskiem vadības paneļiem
• Jaudas monitoringa lietojumiem

Galvenie tehniskie dati

• Primārā strāva: 150 A
• Sekundārā strāva: 5 A
• Nominālā jauda: 5 VA
• Precizitātes klase: 1
• Frekvence: 50/60 Hz
• Maks. kopnes izmēri: 20 x 5 mm
• Maks. kabeļa diametrs: 21 mm
• Izolācijas spriegums: 0,72 kV
• Termiskā īsslēguma strāva: 9 kA (1s)
• Dinamiskā īsslēguma strāva: 22,5 kA (peak)
• Darba temperatūra: -5°C līdz +50°C
• Korpusa materiāls: pašdzēsošs polikarbonāts
• Aizsardzības pakāpe: IP50 (korpus), IP20 (termināļi)

Ieteikumi

Pārbaudiet, vai primārā strāva atbilst jūsu lietojumam. Nodrošiniet pareizu montāžu drošai darbībai.
