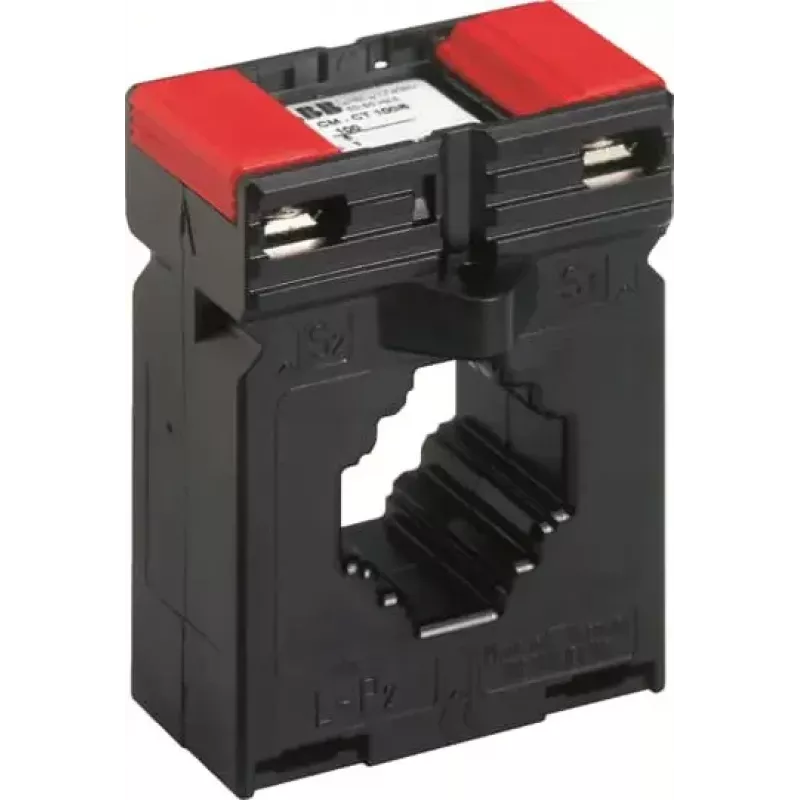

ABB CM-CT 200/5 strāvas transformators 5VA 1. klase 1SVR450116R5400

Ja jums jāmēra lielas strāvas, bet instrumenti paredzēti tikai 5 A, ABB CM-CT 200/5 strāvas transformators ir risinājums. Tas pārveido primāro strāvu līdz 200 A par standarta 5 A sekundāro signālu, ļaujot parastiem mērinstrumentiem uzraudzīt lielas slodzes, tieši nepievienojoties augstsprieguma ķēdei.

Kam paredzēts

Elektroinženieriem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešami precīzi strāvas mērījumi uzskaitei, kontrolei vai aizsardzībai zemsprieguma sadales sistēmās.

Galvenās iezīmes

• Primārā strāva: 200 A
• Sekundārā strāva: 5 A
• Nominālā jauda (burden): 5 VA
• Precizitātes klase: 1
• Nominālā frekvence: 50/60 Hz
• Nominālais izolācijas spriegums: 0,72 kV
• Pārslodzes ierobežojošais koeficients: FS5
• Termiskā īsslēguma strāva: 12 kA (1 s)
• Dinamiskā īsslēguma strāva: 30 kA
• Maksimālais primārā vadītāja diametrs: 21 mm (apaļš)
• Maksimālie primārā kopnes izmēri: 20 x 10 mm
• Montāža: DIN sliedes vai skrūvju montāža
• Darba temperatūra: -25 līdz +50 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C

Specifikācijas

• Produkta veids: Strāvas transformators
• Sērija: CM-CT
• Primārā strāva (Ipn): 200 A
• Sekundārā strāva (Isn): 5 A
• Nominālā jauda (burden): 5 VA
• Precizitātes klase: 1
• Nominālā frekvence: 50/60 Hz
• Nominālais izolācijas spriegums (Ui): 0,72 kV
• Pārslodzes ierobežojošais koeficients (FS): FS5
• Termiskā nominālā īsslēguma strāva (Ith): 12 kA (1 s)
• Dinamiskā nominālā īsslēguma strāva (Idyn): 30 kA
• Maksimālais primārā vadītāja diametrs: 21 mm (apaļš)
• Maksimālie primārā kopnes izmēri: 20 x 10 mm
• Darba temperatūras diapazons: -25 līdz +50 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +80 °C
• Montāžas veids: DIN sliede / skrūvju montāža
• Aizsardzības pakāpe (korpus): IP40
• Aizsardzības pakāpe (spailes): IP20

Kā lietot

Novietojiet primāro vadītāju caur transformatora logu un pievienojiet sekundāro ķēdi pie slodzes, kas nepārsniedz 5 VA, lai nodrošinātu precīzus mērījumus. Transformatoru var montēt uz DIN sliedes vai piestiprināt ar skrūvēm.

Padoms: Nekad neatveriet sekundāro ķēdi, kamēr plūst primārā strāva – tas var radīt bīstamu augstspriegumu. Pārliecinieties, ka primārais vadītājs pilnībā iziet caur transformatora logu.
