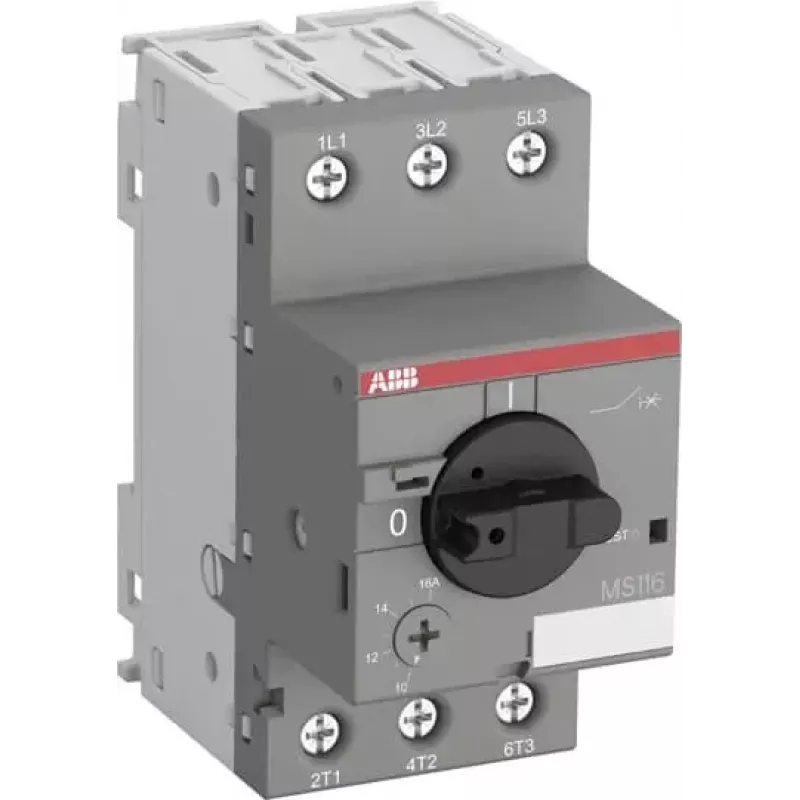

ABB MS116-0.16 Manuālais motora slēdzis, 0,1-0,16 A, 3 polu, Izslēgšanas klase 10, 690V AC, skrūvju spailes

Mazs, bet precīzs — ABB MS116-0.16 ir manuālais motora slēdzis, kas nodrošina uzticamu aizsardzību maziem trīsfāžu motoriem līdz 0,16 A. Tā termiskā un elektromagnētiskā atbrīvošana pasargā no pārslodzes un īssavienojuma, bet rotējošais rokturis ļauj vienkārši vadīt manuāli. Atšķirībā no daudziem šīs klases slēdžiem, tam ir 100 kA pārrāvuma jauda pie 400 V AC, padarot to piemērotu pat instalācijām ar augstām bojājuma strāvām.

Galvenās priekšrocības

• Regulējams strāvas iestatījums no 0,10 līdz 0,16 A precīzai motora aizsardzībai
• Trīs polu dizains ar izslēgšanas klasi 10 normāliem motora palaišanas režīmiem
• Augsta īssavienojuma pārrāvuma jauda — 100 kA pie 400 V AC
• Darba spriegums līdz 690 V AC, izolācijas spriegums 690 V
• Montāža uz DIN sliedes vai ar skrūvēm, skrūvju spailes drošai pieslēgšanai
• IP20 aizsardzība galvenajā ķēdē, IP10 palīgķēdē
• Atbilst IEC/EN 60947-1, -2 un -4-1 standartiem

Ikdienas lietošanā

Uzstādīšana ir ātra, pateicoties standarta DIN sliedes montāžai un skaidri marķētām skrūvju spailēm. Rotējošais rokturis nodrošina manuālu ieslēgšanu/izslēgšanu un kalpo arī kā atslēgšanas līdzeklis. Termiskā pārslodzes atbrīvošana reaģē uz ilgstošām pārstrāvām, bet elektromagnētiskā atbrīvošana acumirklī izslēdz īssavienojuma gadījumā, novēršot motora un lejupējā aprīkojuma bojājumus. Ar plašu apkārtējās temperatūras diapazonu no -25 °C līdz +70 °C, MS116-0.16 darbojas uzticami arī prasīgos apstākļos.

Pilna specifikācija

• Produkta veids: Manuālais motora slēdzis
• Strāvas iestatījumu diapazons: 0,10 - 0,16 A
• Nominālā darba strāva (Ie): 0,16 A
• Polu skaits: 3
• Izslēgšanas klase: 10
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Īssavienojuma pārrāvuma jauda (Icu) pie 400 V AC: 100 kA
• Aizsardzības pakāpe: IP20 (galvenā ķēde), IP10 (palīgķēde)
• Montāžas veids: DIN sliede, skrūvju montāža
• Savienojuma veids: Skrūvju spailes
• Standarti: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1
• Apkārtējās temperatūras diapazons: -25 līdz +70 °C
• Pārslodzes aizsardzība: Termiskā pārslodzes atbrīvošana
• Īssavienojuma aizsardzība: Elektromagnētiskā īssavienojuma atbrīvošana
• Vadības veids: Rotējošais rokturis
• Frekvence: 50/60 Hz
• Jaudas zudumi uz polu: 0,5 W

Nobeigumam

Uzticamai motora aizsardzībai kompaktā izmērā ABB MS116-0.16 piedāvā pārbaudītu veiktspējas, atbilstības un lietošanas ērtuma kombināciju.
