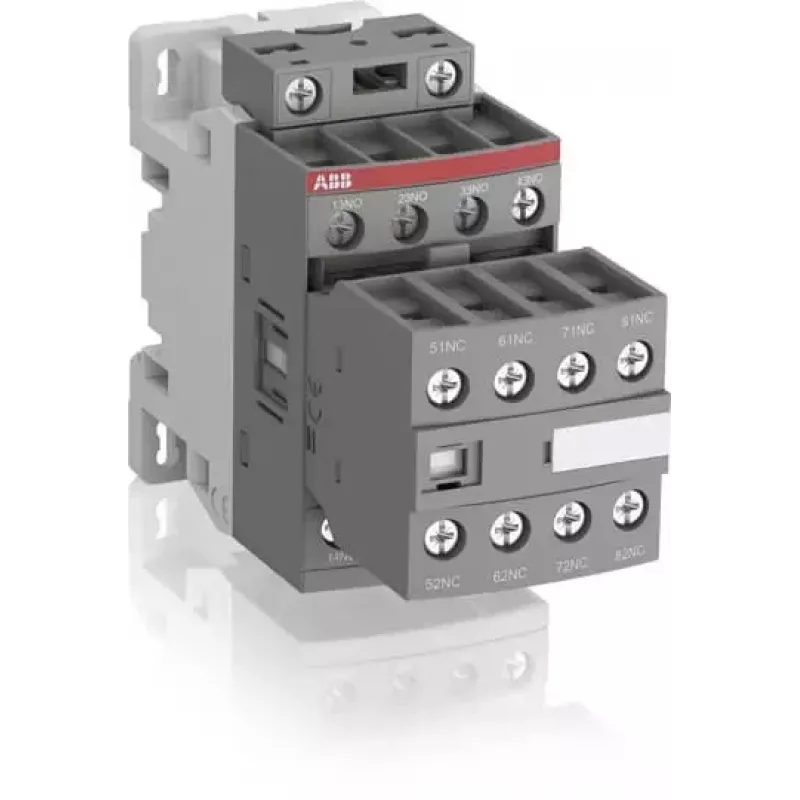

ABB NF44E palīgkontaktors, 4NO+4NC, 24-60V AC/20-60V DC elektroniskā spole, skrūvju spailes, DIN sliede

Ja jūsu vadības ķēdēs ir nepieciešami astoņi kontakti un plašs spoles sprieguma diapazons, ABB NF44E palīgkontaktors to nodrošina bez liekas domāšanas. Šis 8 polu kontaktors (4 normāli atvērti + 4 normāli slēgti) ar elektronisko spoli, kas pieņem gan 24-60 V AC (50/60 Hz), gan 20-60 V DC, ļauj izmantot vienu modeli dažādās sistēmās, samazinot noliktavas krājumus un vienkāršojot uzstādīšanu.

Galvenās priekšrocības

• Plaša spoles sprieguma tolerance: 24-60 V AC un 20-60 V DC – piemērots svārstīgiem tīkliem
• 4NO+4NC konfigurācija nodrošina pietiekami daudz palīgkontaktu bloķēšanai, signalizācijai un vadības loģikai
• Kompakts dizains – montāža uz DIN sliedes vai ar skrūvēm
• Augsta elektriskā noturība: 5 miljoni ciklu; mehāniskā noturība: 10 miljoni ciklu
• Zems enerģijas patēriņš: tikai 3,5 W gan ieslēgšanas, gan noturēšanas režīmā – mazāk siltuma panelī
• Darba temperatūra no -40 °C līdz +70 °C – der arī aukstām telpām
• Atbilst IEC 60947-5-1, UL un CSA standartiem

Kam tas derēs

Šis kontaktors ir piemērots rūpnieciskām vadības sistēmām, HVAC iekārtām, mašīnbūvei un citiem projektiem, kur nepieciešami uzticami palīgkontakti un plašs spoles sprieguma diapazons. Pateicoties plašajai sprieguma tolerancei, tas lieliski noder instalācijās ar nestabilu barošanu, un 4NO+4NC kontaktu skaits ļauj atteikties no papildu relejiem.

Kā to lietot

Uzstādīšana ir vienkārša: pieskrūvējiet kontaktoru uz DIN sliedes vai ar skrūvēm pie paneļa, pievienojiet vadus skrūvju spailēm (tās pieņem plašu vadītāju šķērsgriezumu) un pievadiet spoles spriegumu. Elektroniskā spole pati pielāgojas gan AC, gan DC, tāpēc nav jāuztraucas par polaritāti vai frekvenci. Kontaktorus var izmantot gan kā palīgkontaktorus lielākiem kontaktoriem, gan kā neatkarīgus vadības elementus.

Tehniskie parametri

• Tips: palīgkontaktors
• Polu skaits: 8 (4 NO + 4 NC)
• Vadības spriegums AC: 24-60 V, 50/60 Hz
• Vadības spriegums DC: 20-60 V
• Spoles tips: elektroniska, plaša diapazona AC/DC
• Nominālā darba strāva AC-15 (220-240 V): 6 A
• Nominālā darba strāva DC-13 (24 V): 2,5 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede vai skrūves
• Spaiļu tips: skrūvju spailes
• Darba temperatūra: -40 °C līdz +70 °C
• Aizsardzības pakāpe: IP20
• Elektriskā noturība: 5 miljoni ciklu
• Mehāniskā noturība: 10 miljoni ciklu
• Standarti: IEC 60947-5-1, UL, CSA
• Enerģijas patēriņš (ieslēgšana/noturēšana): 3,5 W / 3,5 W

Noslēgumā

ABB NF44E ir universāls un izturīgs palīgkontaktors, kas ar plašu spoles sprieguma diapazonu un augstu kontaktu skaitu kompaktā korpusā atvieglo vadības ķēžu projektēšanu. Tā atbilstība starptautiskajiem standartiem garantē drošu darbību dažādās rūpniecības vidēs.
