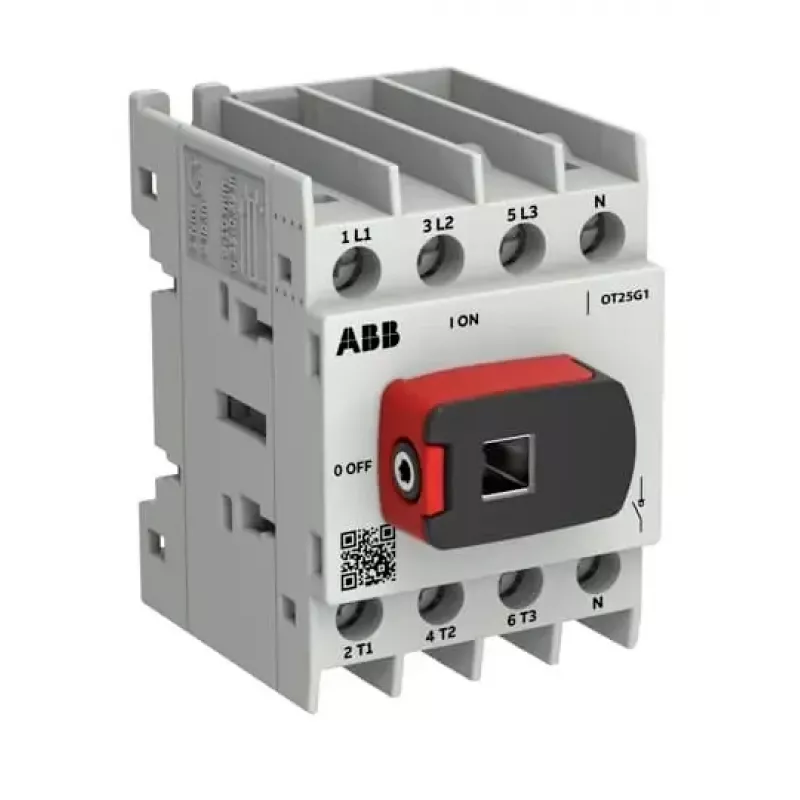

ABB OTOT25G1-4BSN2Plus 25 A 4-polu slēdzis-atdalītājs, G1 rāmis

Šis ABB OTOT25G1-4BSN2Plus ir četrpolu slēdzis-atdalītājs, kas paredzēts drošai ķēžu atslēgšanai līdz 25 A. Elektriķi un sadales skapju montieri to novērtēs par tiešo darbību un skaidru ON/OFF indikāciju, kas atvieglo apkopi un avārijas izslēgšanu. Kompaktais G1 rāmis ļauj montēt gan uz DIN sliedes, gan uz pamatnes, tāpēc tas ir piemērots gan jauniem, gan modernizējamiem objektiem.

Galvenās specifikācijas

• Tips: slēdzis-atdalītājs
• Polu skaits: 4
• Nominālā darba strāva (Ie): 25 A
• Nominālais darba spriegums (Ue): 750 V AC
• Nominālais izolācijas spriegums (Ui): 750 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālā frekvence: 50/60 Hz
• Nominālā darba jauda (AC-23A, 400 V): 11 kW
• Nominālā īslaicīgā izturības strāva (Icw): 1 kA (1 s)
• Montāža: DIN sliede / pamatne
• Vadība: tieša (melna svira)
• Spailes: skrūvju tipa
• Vadu šķērsgriezums: 1,5 – 16 mm²
• Aizsardzības pakāpe: IP20 (priekšpuse)
• Standarti: IEC 60947-3
• Darba temperatūra: -25 līdz +70 °C
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Rāmja izmērs: G1

Kam tas paredzēts

Šis slēdzis-atdalītājs ir ideāli piemērots motoru ķēžu atslēgšanai rūpnieciskajās iekārtās, kā arī kā galvenais slēdzis sadales skapjos un paneļos. To var izmantot arī HVAC un sūkņu sistēmās, kā arī fotoelementu un atjaunojamās enerģijas iekārtās. Pateicoties DIN sliedes montāžai, tas ir lieliska izvēle esošo sistēmu modernizācijai.

Kā lietot

Uzstādiet slēdzi uz DIN sliedes vai pamatnes, pievienojiet vadus pie skrūvju spailēm (1,5–16 mm²) un pievelciet ar pareizo griezes momentu. Tiešā svira nodrošina skaidru ieslēgšanas/izslēgšanas stāvokli, un to var nobloķēt izslēgtā pozīcijā ar atslēgu vai skavu, lai ievērotu lockout/tagout procedūras. Pirms ekspluatācijas pārbaudiet, vai spriegums un strāva atbilst nominālajiem parametriem.

Papildu informācija

Ierīce ir paredzēta uzstādīšanai slēgtos korpusos, jo tās priekšpuses aizsardzība ir IP20. Darba temperatūras diapazons no -25 °C līdz +70 °C ļauj to izmantot dažādos klimatiskajos apstākļos. Ja nepieciešama attālināta statusa indikācija, var pievienot papildu palīgkontaktus (nav iekļauti komplektā). Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un pārliecinieties par pareizu spaiļu pievilkšanu.

Padoms: Pirms pasūtīšanas pārbaudiet, vai jūsu sistēmas nominālā strāva un spriegums nepārsniedz 25 A un 750 V AC. Ja nepieciešama lielāka jauda, izvēlieties citu ABB OTOT sērijas modeli.
