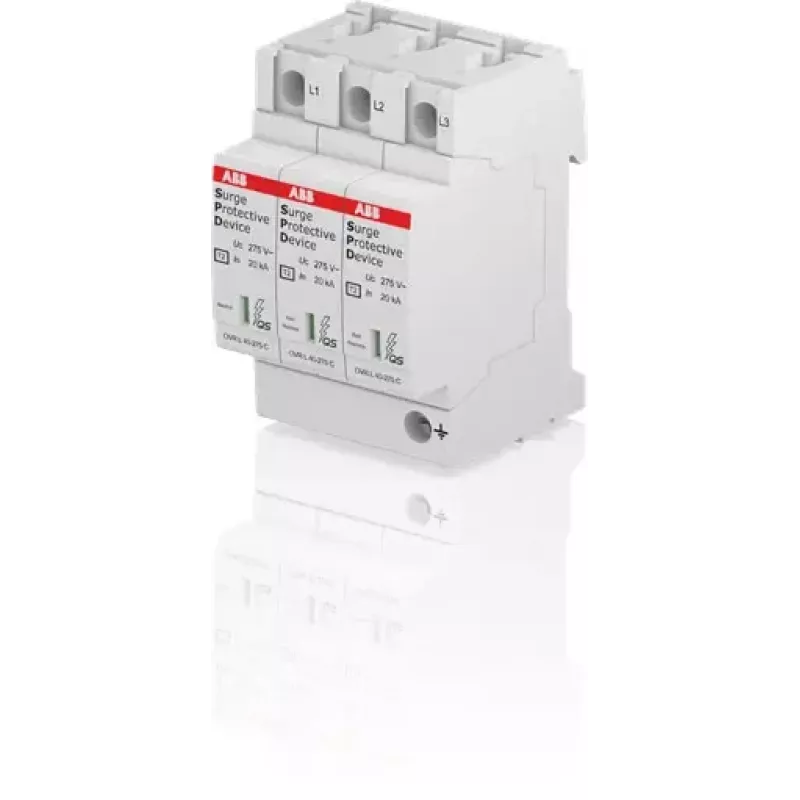

ABB OVR T2 3L 40-275 P QS 2. tipa pārsprieguma aizsardzības ierīce 2CTB803873R2400

Elektriķiem un automatizācijas inženieriem, kuri projektē trīsfāžu sadales tīklus ar neitrāli, šis ABB pārsprieguma aizsargs nodrošina uzticamu aizsardzību pret zibens radītiem un komutācijas pārspriegumiem. Ierīce uzreiz parāda savu stāvokli, un to var integrēt monitoringa sistēmā, tāpēc apkope ir vienkārša un prognozējama.

Galvenās priekšrocības

• Ātra reakcija (< 25 ns) un augsta izlādes jauda (Imax 40 kA) pasargā jutīgas iekārtas no bojājumiem.
• Iebūvēts termiskais atdalītājs un zaļš/sarkans statusa indikators ļauj acumirklī novērtēt ierīces stāvokli.
• Tālvadības signalizācijas kontakts ļauj pārraudzīt aizsardzību no attālinātas vietas.
• Kompakts DIN sliedes montāžas korpuss ietaupa vietu sadalē un paātrina uzstādīšanu.

Kam piemērots

• Trīsfāžu sadales paneļiem ar neitrāli
• Rūpnieciskiem vadības skapjiem un automatizācijas sistēmām
• Komercēku elektroinstalācijām
• Iekārtu aizsardzībai saskaņā ar IEC 61643-11

Galvenie tehniskie parametri

• SPD tips: 2. tips
• Polu skaits: 3P+N
• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): < 1,5 kV
• Tehnoloģija: metāla oksīda varistors (MOV)
• Montāža: DIN sliede (35 mm)
• Tālvadības signalizācija: jā
• Atbilstība standartiem: IEC 61643-11
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -40 līdz +80 °C
• Īsslēguma izturība (Isccr): 50 kA
• Reakcijas laiks: < 25 ns
• Termiskais atdalītājs: iebūvēts
• Vizuālais statusa indikators: jā (zaļš/sarkans karodziņš)

Ieteikumi

Uzstādiet šo ierīci trīsfāžu iekārtu galvenajā sadales panelī, lai aizsargātu lejupējās iekārtas no netiešiem zibens spērieniem un komutācijas pārspriegumiem. Pārliecinieties, ka tā ir saskaņota ar augšupējiem 1. tipa aizsargiem, lai nodrošinātu pilnīgu aizsardzību.
