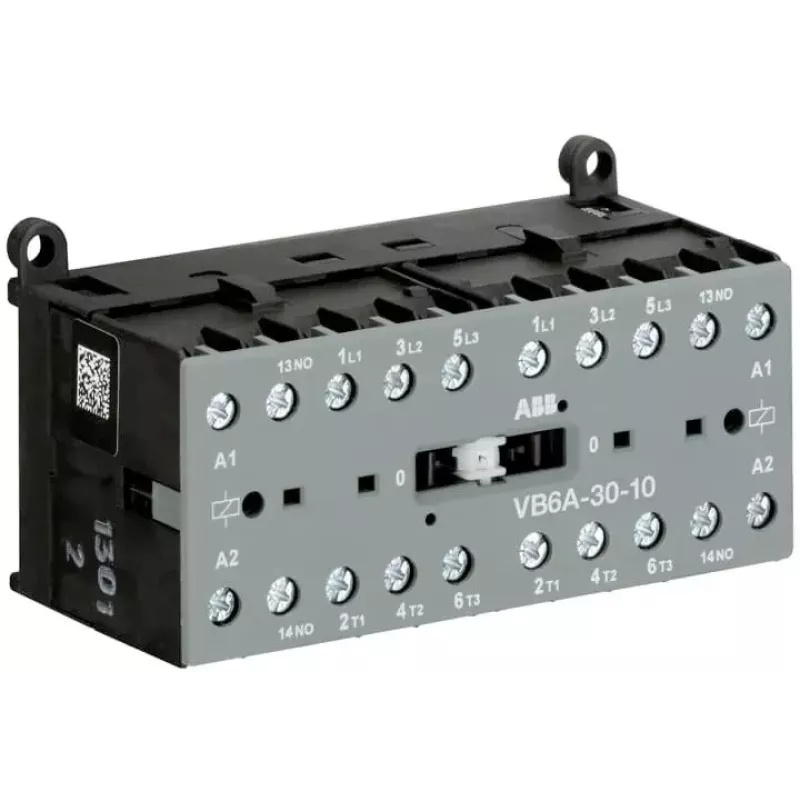

ABB reversējošais kontaktors VB6A-30-10 220-240VAC 3-poliem 1NO 9A 4kW GJL1211911R8100

ABB VB6A-30-10 apvieno divus savstarpēji bloķētus kontaktorus vienā kompaktā korpusā – tas nozīmē, ka trīsfāžu motoru griešanās virziena maiņai vairs nav nepieciešama sarežģīta shēma ar atsevišķiem komponentiem. Risinājums, kas ietaupa vietu sadalnē un samazina kļūdu risku montāžas laikā.

Kam paredzēts

Šis kontaktors ir paredzēts sadalņu būvētājiem, mašīnu ražotājiem un apkopes inženieriem, kuri kontrolē motoru griešanās virzienu tādās iekārtās kā konveijeri, pacēlāji un darbgaldi. Piemērots industriālai videi, kur priekšroka ir DIN sliedes vai skrūvju montāžai.

Galvenās iezīmes

• Reversējošais kontaktors ar 3 galvenajiem poliem un 1 normāli atvērtu palīgkontaktu
• Spoles spriegums: 220-240 V AC, 50/60 Hz
• Nominālā darba strāva: 9 A (AC-3, 400 V)
• Nominālā darba jauda: 4 kW (AC-3, 400 V)
• Mehāniskā bloķēšana novērš abu virzienu vienlaicīgu ieslēgšanu
• Kompakts dizains vietas taupīšanai sadalnē

Specifikācijas

• Galveno polu skaits: 3
• Palīgkontakti: 1 NO
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Spailes: skrūvju tipa
• Montāža: DIN sliede vai skrūves
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +55 °C
• Mehāniskā izturība: 10 miljoni ciklu
• Elektriskā izturība (AC-3): 1,2 miljoni ciklu

Kā lietot

Pārliecinieties, ka spoles spriegums atbilst vadības ķēdei. Reversējošā režīmā vienmēr izmantojiet mehānisko bloķēšanu, lai novērstu īssavienojumus. Montējiet uz DIN sliedes ātrai uzstādīšanai un nodrošiniet pietiekamu ventilāciju.

Padoms: pirms pievienošanas pārbaudiet, vai motora jauda nepārsniedz 4 kW (AC-3, 400 V). Ja izmantojat biežu reversēšanu, ņemiet vērā elektrisko izturību 1,2 miljoni ciklu – tas palīdzēs plānot apkopes.
