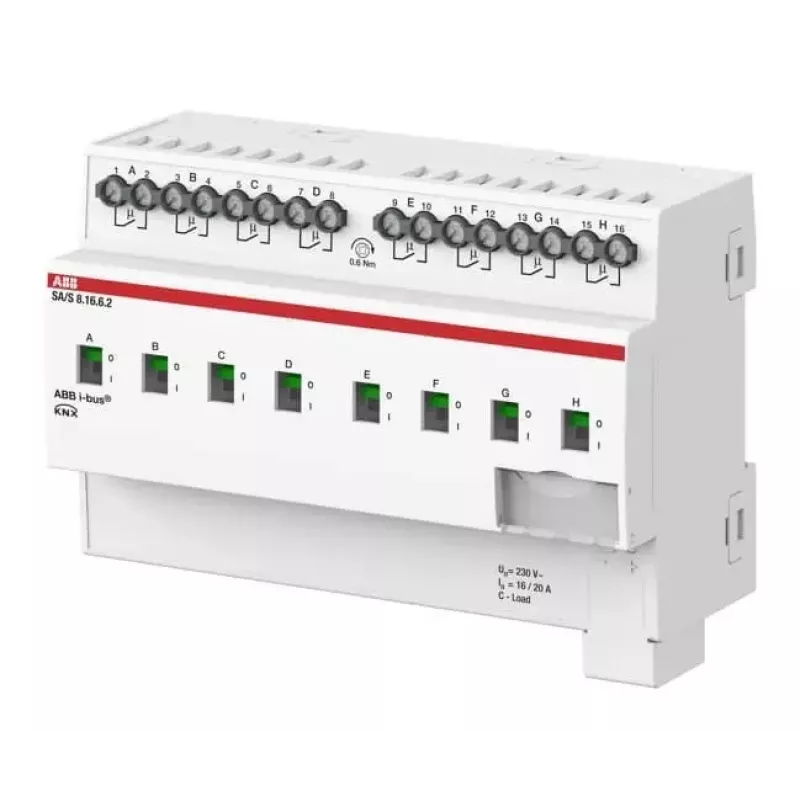

ABB SA/S8.16.6.2 8-kārtīgs komutācijas izpildmehānisms 16A C-Load, DIN sliedei, KNX 2CDG110271R0011

Elektriķiem un sistēmu integratoriem, kuri KNX ēku automatizācijā vēlas kontrolēt daudzas slodzes no vienas vietas, šis ABB izpildmehānisms piedāvā astoņus neatkarīgus 16 A kanālus tikai 4 moduļu platā DIN sliedes korpusā. Tas nozīmē mazāk vietas sadalnē un mazāk vadu, vienlaikus saglabājot pilnīgu kontroli pār apgaismojumu, HVAC un citām elektriskām slodzēm.

Kam paredzēts

Šis produkts ir paredzēts profesionāļiem, kuri projektē un uzstāda KNX sistēmas dzīvojamās un komerciālās ēkās. Tas ir īpaši noderīgs, ja sadalnē ir ierobežota vieta, bet nepieciešams kontrolēt daudz atsevišķu ķēžu.

Galvenās priekšrocības

• Astoņi neatkarīgi izejas kanāli, katrs 16 A
• Atbalsta omiskās, induktīvās un kapacitīvās slodzes (C-Load) līdz 140 µF
• Kompakts DIN sliedes montāžas korpuss – tikai 4 moduļu platums
• Manuāla vadība ar pogām testēšanai un nodošanai ekspluatācijā
• Statusa atgriezeniskā saite caur KNX kopni uzraudzībai un loģikas funkcijām
• Iebūvētas funkcijas: pārslēgšana, ainu vadība, laika funkcijas, centrālās funkcijas un loģiskās operācijas

Specifikācijas

• Kopnes sistēma: KNX (TP)
• Izeju skaits: 8
• Nominālā strāva uz izeju: 16 A
• Pārslēgšanas spriegums: 230 V AC / 250 V AC
• Kontakta tips: potenciālvieds, parasti atvērts (NO)
• Maksimālā kapacitīvā slodze: 140 µF pie 230 V AC
• Īsslēguma strāvas izturība: 3 kA
• Darba spriegums (kopne): 21-30 V DC
• Jaudas patēriņš (kopne): maks. 10 mA
• Savienojuma tips: skrūvju spailes
• Montāža: DIN sliedei (MDRC), platums 4 TE
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: -5 līdz +45 °C

Kā lietot

Pēc montāžas uz DIN sliedes pievienojiet kopnes vadu un izejas ķēdes. Izmantojiet manuālās pogas, lai pārbaudītu katru kanālu pirms nodošanas ekspluatācijā. Programmēšana notiek ar ETS programmatūru, kur varat piešķirt katram kanālam adresi un funkcijas.

Padoms: ja pievienojat kapacitīvās slodzes, piemēram, LED draiverus vai elektroniskos balastus, pārliecinieties, ka kopējā ieslēgšanas strāva nepārsniedz 140 µF. Lielās instalācijās apvienojiet vairākus izpildmehānismus vienā KNX līnijā un izmantojiet iebūvētās loģiskās funkcijas, lai samazinātu kopnes noslodzi.
