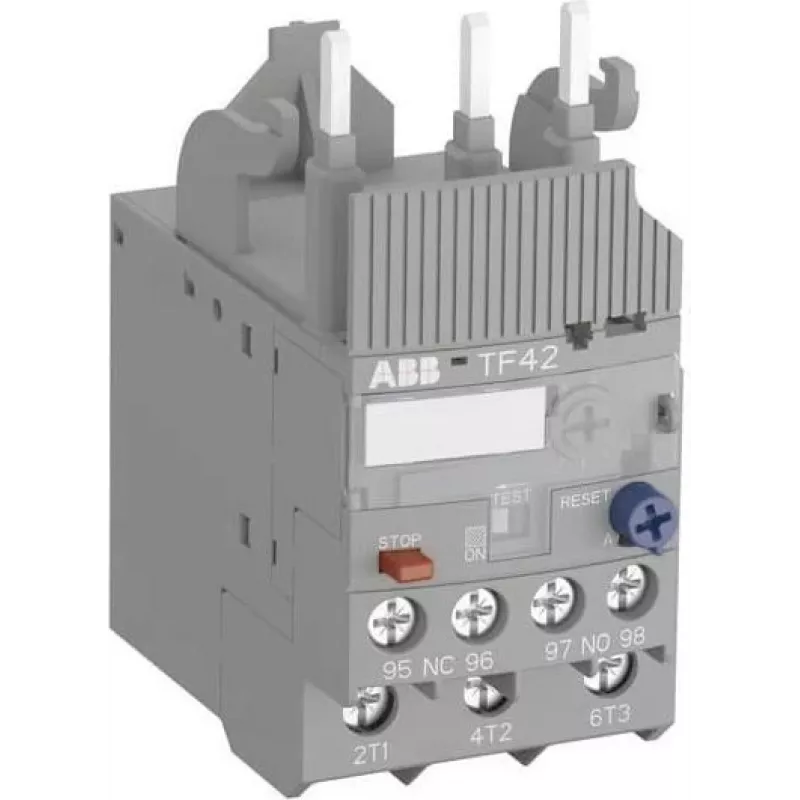

ABB Termiskais pārslodzes relejs TF42-1.0, 0,74-1,0 A, Class 10E, 3-polu, 690 V AC, skrūvju spailes 1SAZ721201R1023

ABB TF42-1.0 ir termiskais pārslodzes relejs, kas nodrošina precīzu motoru aizsardzību industriālās vadības sistēmās. Tas ir paredzēts trīsfāžu motoru aizsardzībai pret pārslodzi un fāzes zudumu, ar regulējamu strāvas iestatījumu no 0,74 līdz 1,0 A. Class 10E atslēgšanās raksturlīkne nodrošina ātru reakciju pārslodzes apstākļos, savukārt automātiskā temperatūras kompensācija diapazonā no -25 līdz +60 °C saglabā precizitāti arī prasīgos apstākļos.

Priekšrocības

Tieša montāža uz ABB AF09 līdz AF38 kontaktiem vienkāršo uzstādīšanu un samazina vadu skaitu. Relejs piedāvā gan manuālu, gan automātisku atiestatīšanu, pielāgojoties dažādām darbības prasībām. Kompakts IP20 korpuss ar skrūvju spailēm nodrošina drošus savienojumus un vienkāršu integrāciju vadības panelos. Palīgkontakti (1 NO + 1 NC) ļauj uzticami signalizēt un bloķēt.

Piemērots

• Trīsfāžu motoru aizsardzībai industriālās iekārtās
• Sūkņu, ventilatoru un konveijeru lietojumiem
• Vadības paneliem, kuros nepieciešama kompakta pārslodzes aizsardzība
• Sistēmām ar ABB AF sērijas kontaktiem

Galvenās specifikācijas

• Strāvas iestatījuma diapazons: 0,74 - 1,0 A
• Atslēgšanās klase: 10E
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Palīgkontakti: 1 NO + 1 NC
• Atiestatīšana: manuāla un automātiska
• Temperatūras kompensācija: -25 līdz +60 °C
• Aizsardzības pakāpe: IP20
• Montāža: tieši uz kontakta vai atsevišķi
• Savienojumi: skrūvju spailes

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet TF42-1.0 kopā ar ABB AF09...AF38 kontaktiem. Pārbaudiet, vai motora pilnas slodzes strāva atbilst 0,74-1,0 A diapazonam. Tā kā aizsardzības pakāpe ir IP20, nodrošiniet atbilstošu ventilāciju korpusos. Izmantojiet piemērotu skrūvgriezi ar pareizu pievilkšanas momentu spaiļu savienojumiem.
