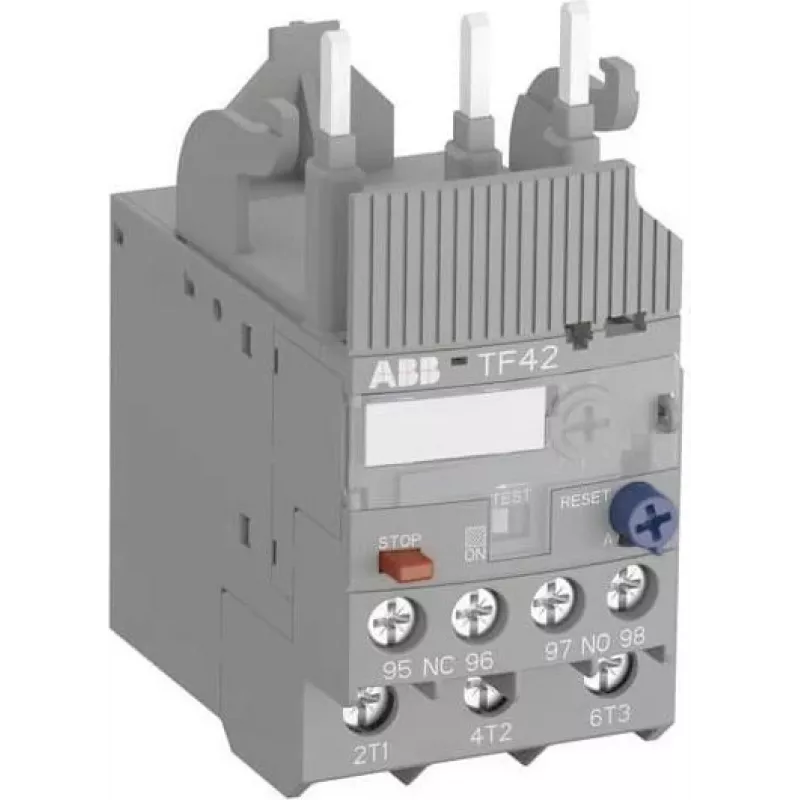

ABB Termiskais pārslodzes relejs TF42-16, 13-16 A, Class 10, 690 V, 3-poliem, 1NO+1NC 1SAZ721201R1047

Kad trīsfāžu motors pēkšņi apstājas pārslodzes dēļ, katrs dīkstāves laiks izmaksā dārgi. ABB TF42-16 termiskais pārslodzes relejs nodrošina uzticamu aizsardzību motoru vadības panelī, novēršot pārkaršanu un fāzes zudumu. Tas ir paredzēts motoriem ar nominālo strāvu no 13 līdz 16 A, un to plaši izmanto ražošanas iekārtās, HVAC sistēmās un sūkņu stacijās. Relejs uzrauga motora strāvu un atslēdz to pārslodzes vai fāzes zuduma gadījumā, pasargājot motoru no izdegšanas un samazinot dīkstāves izmaksas.

Galvenās specifikācijas

• Strāvas regulēšanas diapazons: 13 - 16 A
• Atslēgšanas klase: Class 10
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Palīgkontakti: 1 NO + 1 NC
• Atiestatīšana: manuāla un automātiska
• Montāža: tieši uz kontaktora vai atsevišķi
• Savietojams ar ABB kontaktoriem AF09 - AF38
• Temperatūras kompensācija: jā
• Fāzes zuduma jutība: jā
• Aizsardzības pakāpe: IP20 (spailes), IP10 (korpus)
• Savienojuma veids: skrūvju spailes
• Standarti: IEC/EN 60947-4-1

Kāpēc izvēlēties

TF42-16 nodrošina precīzu termisko aizsardzību ar apkārtējās vides temperatūras kompensāciju, garantējot konsekventu atslēgšanos mainīgos apstākļos. Tā fāzes zuduma jutība pasargā no vienfāzes režīma, kas ir biežs motoru bojājumu cēlonis. Releju var montēt tieši uz ABB kontaktorim vai uzstādīt atsevišķi, nodrošinot elastību paneļa dizainā. Manuālās un automātiskās atiestatīšanas iespējas ļauj pielāgoties dažādām ekspluatācijas prasībām.

Ideāli lietošanas gadījumi

• Trīsfāžu motoru aizsardzība konveijera sistēmās
• Sūkņu un ventilatoru motoru aizsardzība HVAC lietojumos
• Darbgaldi un kompresori ražošanā
• Esošo ABB kontraktoru instalāciju modernizācija

Noderīga informācija

Relejs darbojas apkārtējās vides temperatūrā no -25 °C līdz +60 °C un ir uzglabājams no -50 °C līdz +80 °C. Jaudas zudumi ir tikai 3,5 W, kas veicina energoefektivitāti. Skrūvju spailes nodrošina drošu savienojumu. Ierīce atbilst starptautiskajiem standartiem, padarot to piemērotu globālai lietošanai.

Padoms: pirms uzstādīšanas pārliecinieties, ka motora nominālā strāva atbilst releja regulēšanas diapazonam (13-16 A). Regulējiet strāvu atbilstoši motora datu plāksnītei, lai nodrošinātu precīzu aizsardzību. Ja izmantojat automātisko atiestatīšanu, ņemiet vērā, ka motors var atsākt darbu bez operatora iejaukšanās – tas var būt bīstami atsevišķos procesos.
