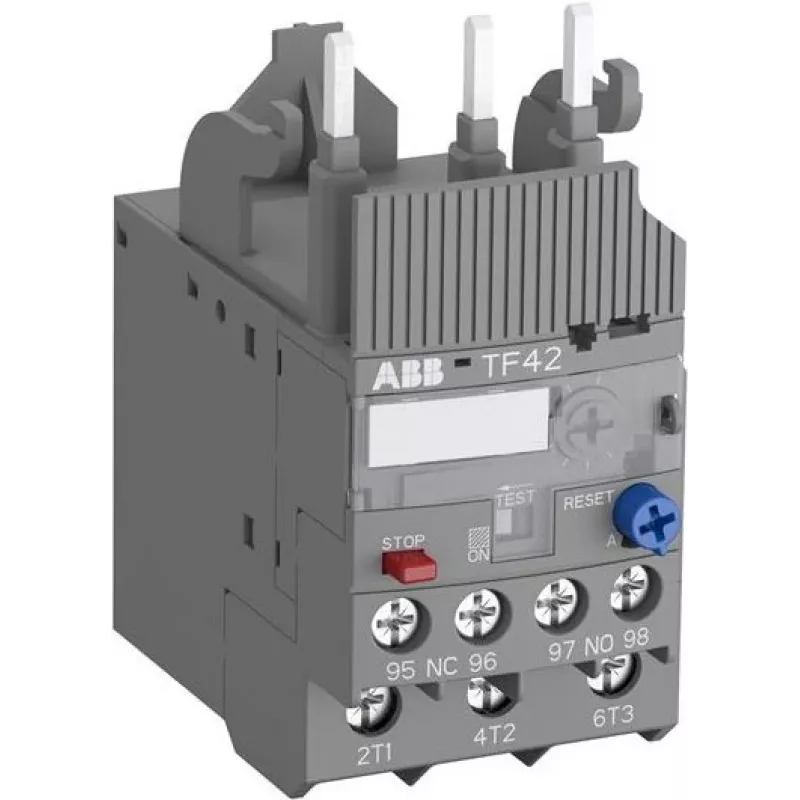

ABB TF42-10 termiskais pārslodzes relejs, 8-10 A, Class 10, 690 V AC, 3-polu, 1NO+1NC 1SAZ721201R1043

ABB TF42-10 ir termiskais pārslodzes relejs ar precīzu strāvas regulēšanas diapazonu no 8,00 līdz 10,00 A, kas nodrošina uzticamu motoru aizsardzību pret pārslodzi. Tā Class 10 atslēgšanās raksturlīkne nodrošina ātru reakciju, pasargājot motoru no termiskiem bojājumiem, savukārt 3-polu konstrukcija ir piemērota trīsfāžu sistēmām līdz 690 V AC.

Galvenās priekšrocības

• Plašs strāvas iestatīšanas diapazons no 8 līdz 10 A ļauj precīzi pielāgot releju konkrētajam motoram.
• Class 10 atslēgšanās raksturlīkne nodrošina ātru atvienošanu pārslodzes gadījumā, samazinot motora termisko stresu.
• Fāžu zuduma jutība atklāj nesabalansētas slodzes, novēršot motora pārkaršanu.
• Divējāds atiestatīšanas režīms (manuāls/automātisks) pielāgojas dažādām ekspluatācijas vajadzībām.
• Kompakts dizains ar tiešu montāžu uz kontaktora ietaupa vietu sadalnē un vadu savienošanas laiku.

Tehniskie dati

• Strāvas iestatīšanas diapazons: 8,00 - 10,00 A
• Atslēgšanās klase: Class 10
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Palīgkontakti: 1 NO + 1 NC
• Galvenās ķēdes savienojums: skrūvju spailes
• Palīgķēdes savienojums: skrūvju spailes
• Montāža: tieša uz kontaktora (AF09-AF42, A9-A42)
• Atiestatīšanas veids: manuāls un automātisks
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Aizsardzības pakāpe: IP20
• Jaudas zudumi: 7,5 W
• Fāžu zuduma jutība: jā
• Standarti: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Kam piemērots

Šis relejs ir paredzēts elektriķiem, automatizācijas inženieriem un apkopes speciālistiem, kuri strādā ar rūpniecisko motoru vadību. Tas ir ideāls risinājums, ja nepieciešams aizsargāt trīsfāžu motorus līdz 690 V AC, nodrošinot gan pārslodzes, gan fāžu zuduma aizsardzību. Pateicoties tiešai montāžai uz ABB kontaktoriem sērijās AF09-AF42 un A9-A42, to var ātri uzstādīt gan jaunās sistēmās, gan nomainīt esošos relejus.

Lietošana

Releju piestiprina tieši pie kontaktora, savienojot galvenās ķēdes skrūvju spailes ar motora barošanas vadiem. Strāvas iestatījumu regulē ar grozāmu pogu atbilstoši motora nominālajai strāvai (8-10 A robežās). Palīgkontaktus 1NO+1NC izmanto signalizācijas vai vadības ķēdēs. Atiestatīšanu var veikt manuāli ar pogu vai automātiski, izvēloties atbilstošo režīmu. Pirms lietošanas pārliecinieties, ka relejs ir piemērots konkrētajam kontaktoram un motora jaudai.

Padoms: regulāri pārbaudiet releja iestatījumu atbilstību motora datu plāksnītei un tīriet skrūvju spailes no putekļiem, lai nodrošinātu drošu kontaktu. Fāžu zuduma jutības dēļ ieteicams pārbaudīt visu trīs fāžu simetriju pirms sistēmas palaišanas.
