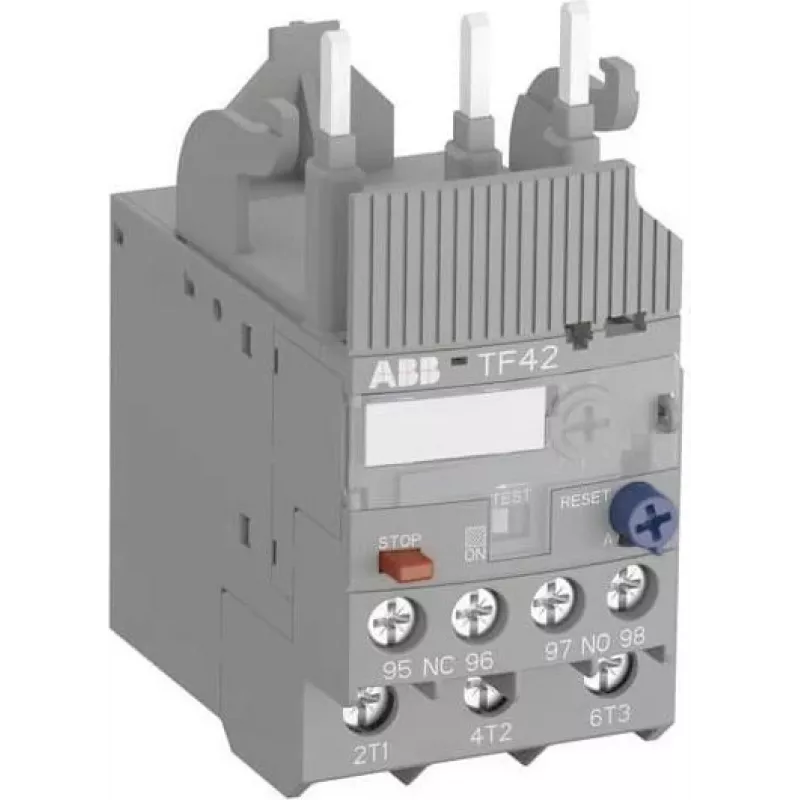

ABB TF42-3.1 termiskais pārslodzes relejs, 2,4-3,1 A, 690 V AC, 3 polu, Class 10, skrūvju spailes 1SAZ721201R1033

ABB TF42-3.1 ir termiskais pārslodzes relejs, kas paredzēts trīsfāžu motoru aizsardzībai. Tā kompaktā uzbūve un tiešā montāža uz ABB AF09-AF38 kontaktoriem padara to par ērtu risinājumu gan jaunām instalācijām, gan esošu sistēmu papildināšanai.

Galvenās priekšrocības

• Precīza termiskā aizsardzība: regulējams strāvas diapazons no 2,4 līdz 3,1 A, kas atbilst dažādiem maziem trīsfāžu motoriem.
• Fāzes zuduma aizsardzība: relejs reaģē uz fāzes pārtraukumu, novēršot motora bojājumus nepilnīgas barošanas gadījumā.
• Elastīga atiestatīšana: iespējama gan manuāla, gan automātiska atiestatīšana pēc pārslodzes.
• Vienkārša uzstādīšana: tiešā montāža uz ABB AF09-AF38 kontaktoriem vai atsevišķa uzstādīšana, izmantojot skrūvju spailes.
• Uzticamība: plašs apkārtējās vides temperatūras diapazons (-25 līdz +60 °C) un atbilstība starptautiskajiem standartiem (IEC/EN 60947, UL 60947, CSA 22.2 No. 60947).

Kam piemērots

Šis relejs ir ideāli piemērots rūpnieciskām vajadzībām, kur nepieciešama uzticama motoru aizsardzība. To var izmantot konveijeros, sūkņos, ventilatoros un citās iekārtās ar trīsfāžu motoriem. Pateicoties kompaktajiem izmēriem un vienkāršai uzstādīšanai, tas ir piemērots gan jauniem projektiem, gan esošu vadības panelu modernizācijai.

Tehniskā specifikācija

• Nominālā darba strāva: 2,4 - 3,1 A
• Nominālais darba spriegums: 690 V AC
• Polu skaits: 3
• Atbrīvošanas klase: Class 10
• Montāža: tieši uz kontaktora (AF09-AF38) vai atsevišķi
• Aizsardzības pakāpe: IP20
• Palīgkontakti: 1 NO + 1 NC
• Savienojuma veids: skrūvju spailes
• Temperatūras kompensācija: -25 līdz +60 °C
• Standarti: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947

Kā lietot

Uzstādiet releju tieši uz ABB AF09-AF38 kontaktora vai piestipriniet to pie montāžas sliedes, izmantojot atsevišķu turētāju. Pievienojiet motora vadus pie skrūvju spailēm, ievērojot shēmu. Iestatiet nepieciešamo strāvas vērtību diapazonā no 2,4 līdz 3,1 A atbilstoši motora nominālajai strāvai. Pārbaudiet, vai palīgkontakti ir pareizi savienoti ar vadības ķēdi. Pēc uzstādīšanas veiciet testa palaišanu, lai pārliecinātos, ka relejs darbojas pareizi.

Padoms: Lai nodrošinātu precīzu aizsardzību, iestatiet strāvas vērtību tieši uz motora nominālo strāvu. Regulāri pārbaudiet releja kontaktu stāvokli un tīrību, īpaši putekļainās vidēs. Ja izmantojat automātisko atiestatīšanu, pārliecinieties, ka vadības sistēma ir gatava atkārtotai palaišanai pēc atiestatīšanas.
