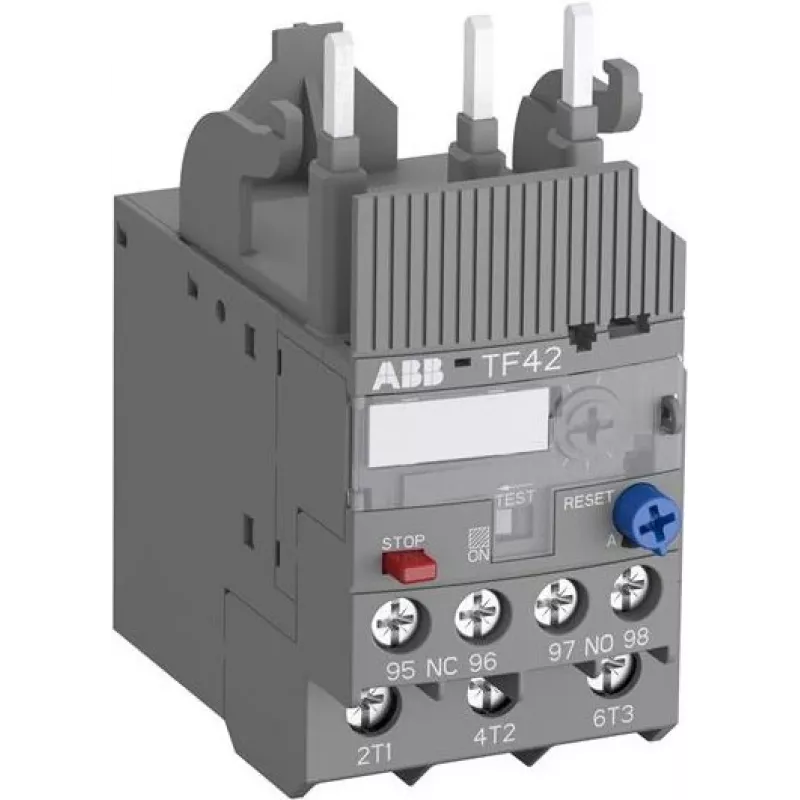

ABB TF42-5.7 termiskais pārslodzes relejs 4,2-5,7 A, Class 10, 3 polu, 1NO+1NC, skrūvju spailes 1SAZ721201R1038

Precīzs strāvas iestatījuma diapazons no 4,2 līdz 5,7 A – šis ABB termiskais pārslodzes relejs nodrošina uzticamu motoru aizsardzību kompaktā, tiešās montāžas korpusā. Atšķirībā no vienkāršākiem risinājumiem, tam ir fāzes zuduma jutība un gan manuāla, gan automātiska atiestatīšana, padarot to par izturīgu izvēli prasīgām industriālām vidēm.

Galvenās priekšrocības

• Regulējama termiskā pārslodzes aizsardzība motoriem ar nominālo strāvu no 4,2 A līdz 5,7 A
• Class 10 atslēgšanās raksturlīkne standarta motoru palaišanai
• Fāzes zuduma jutība novērš motora bojājumus vienfāzes režīmā
• Manuālais un automātiskais atiestatīšanas režīms elastīgai darbībai
• Palīgkontakti: 1 NO + 1 NC vadībai un signalizācijai
• Tiešā montāža uz ABB A9-A40 un AF09-AF40 kontaktoriem; atsevišķa montāža iespējama ar adapteri

Ikdienas lietošanā

Paredzēts nepārtrauktai darbībai, TF42-5.7 darbojas uzticami apkārtējās vides temperatūrā no -25 °C līdz +60 °C. Skrūvju spailes vienkāršo elektroinstalāciju, un IP20 aizsardzības pakāpe ir piemērota uzstādīšanai slēgtos vadības skapjos. Releja zemie jaudas zudumi 3,6 W veicina energoefektīvu darbību. Ar nominālo izolācijas spriegumu 690 V AC un impulsa izturību 6 kV tas atbilst stingriem drošības standartiem, tostarp IEC/EN 60947-1, 60947-4-1 un 60947-5-1.

Pilni tehniskie dati

• Nominālās darba strāvas diapazons: 4,2 - 5,7 A
• Atslēgšanās klase: Class 10
• Polu skaits: 3
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V AC
• Palīgkontakti: 1 NO + 1 NC
• Montāža: Tieši uz kontaktorа / atsevišķi ar adapteri
• Galvenās ķēdes savienojums: Skrūvju spailes
• Palīgķēdes savienojums: Skrūvju spailes
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Jaudas zudumi: 3,6 W pie Ie
• Atiestatīšanas veids: Manuāls un automātisks
• Fāzes zuduma jutība: Jā
• Piemērots kontaktorjiem: ABB A9-A40, AF09-AF40

Nobeiguma piezīme

Uzticamai motoru aizsardzībai kompaktā formā ABB TF42-5.7 termiskais pārslodzes relejs nodrošina precizitāti un izturību, ko atbalsta ABB inženiertehniskā izcilība.
