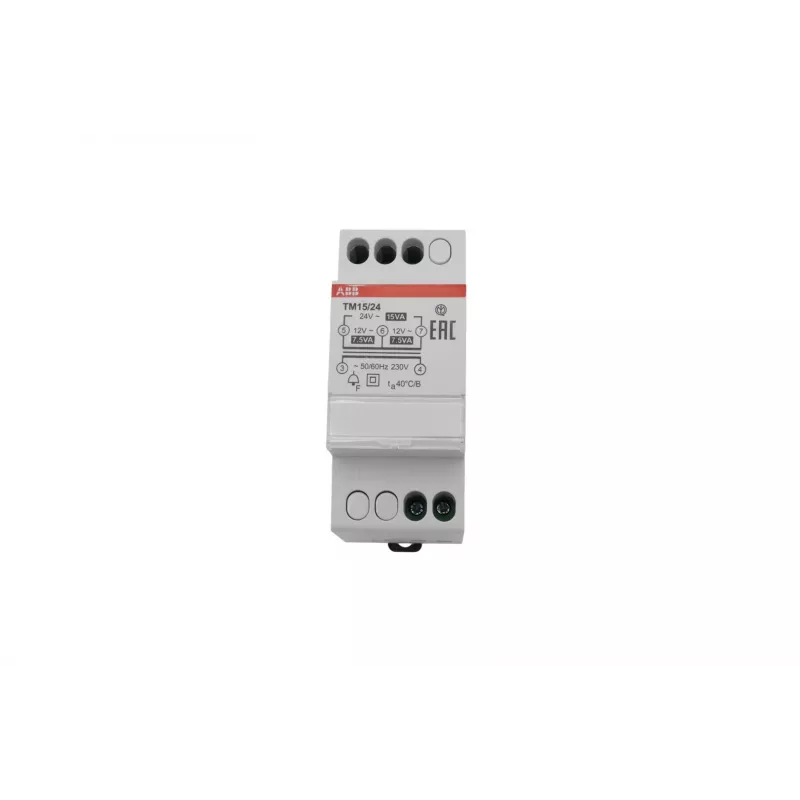

ABB TM15/24 durvju zvana transformators 15VA 24VAC DIN sliedei

Viens kompakts modulis, trīs izejas spriegumi – ABB TM15/24 ir durvju zvana transformators, kas ar slēdža pārslēgšanu dod 8 V, 12 V vai 24 V maiņstrāvu, tāpēc nav jātur noliktavā vairāki dažādi modeļi. Ar 15 VA jaudu un termisko aizsardzību tas droši baro gan dzīvokļu, gan biroju zvanu sistēmas, un 2 moduļu platums ļauj to ievietot jebkurā sadales skapī.

Priekšrocības

• Trīs izejas spriegumi – 8 V, 12 V vai 24 V AC, izvēlas ar skrūvju spailēm
• 15 VA nepārtraukta jauda zvaniem, skaņas signāliem un signalizācijas ķēdēm
• Termiskā īssavienojuma un pārslodzes aizsardzība – ilgs kalpošanas laiks
• Montāža uz DIN sliedes (REG), tikai 2 moduļi (36 mm) platumā
• Drošības transformators pēc EN 61558-2-8, izolācijas klase E
• IP20 aizsardzība – piemērots sadales skapjiem un sausām iekštelpām

Lietošanā

Uzstādīšana vienkārša: uzspiediet TM15/24 uz standarta 35 mm DIN sliedes, pievienojiet 230 V primāro pusi un izvēlieties vajadzīgo sekundāro spriegumu, pieslēdzoties attiecīgajiem spailēm. Skrūvju spailes pieņem vadu līdz 2,5 mm², un skaidrie marķējumi priekšpusē samazina kļūdu risku. Pateicoties termiskajai aizsardzībai, īslaicīgas pārslodzes no zvana solenoīdiem vai gariem kabeļu posmiem nebojā ierīci. Darba temperatūra no -20 °C līdz +40 °C ļauj to uzstādīt arī neapsildāmās ieejās, bet jāizvairās no kondensāta.

Tehniskie parametri

• Zīmols: ABB
• Modelis: TM15/24
• MPN: 2CSM228745R0802
• EAN: 8012542287452
• Tips: durvju zvana transformators (drošības transformators)
• Ieejas spriegums: 230 V AC, 50/60 Hz
• Izejas spriegums: 8 V AC / 12 V AC / 24 V AC (izvēlams)
• Nominālā jauda: 15 VA
• Maksimālā sekundārā strāva: 1,875 A pie 8 V
• Primārā strāva: 0,065 A
• Montāža: DIN sliede (REG)
• Moduļu platums: 2 moduļi (36 mm)
• Uzstādīšanas dziļums: 65 mm
• Aizsardzības klase: IP20
• Izolācijas klase: E
• Īssavienojuma aizsardzība: termiskā
• Pārslodzes aizsardzība: termiskā
• Savienojums: skrūvju spailes
• Korpusa materiāls: termoplasts
• Drošības standarts: EN 61558-2-8
• Piesārņojuma pakāpe: 2
• Darba temperatūra: -20 °C līdz +40 °C

Nobeigumā

Ar trīskāršo izejas spriegumu, termisko aizsardzību un kompakto DIN sliedes formātu ABB TM15/24 ir daudzpusīga un izturīga izvēle jebkurai durvju zvana vai signalizācijas ķēdei, kurai nepieciešams drošs zemsprieguma barošanas avots no tīkla.
