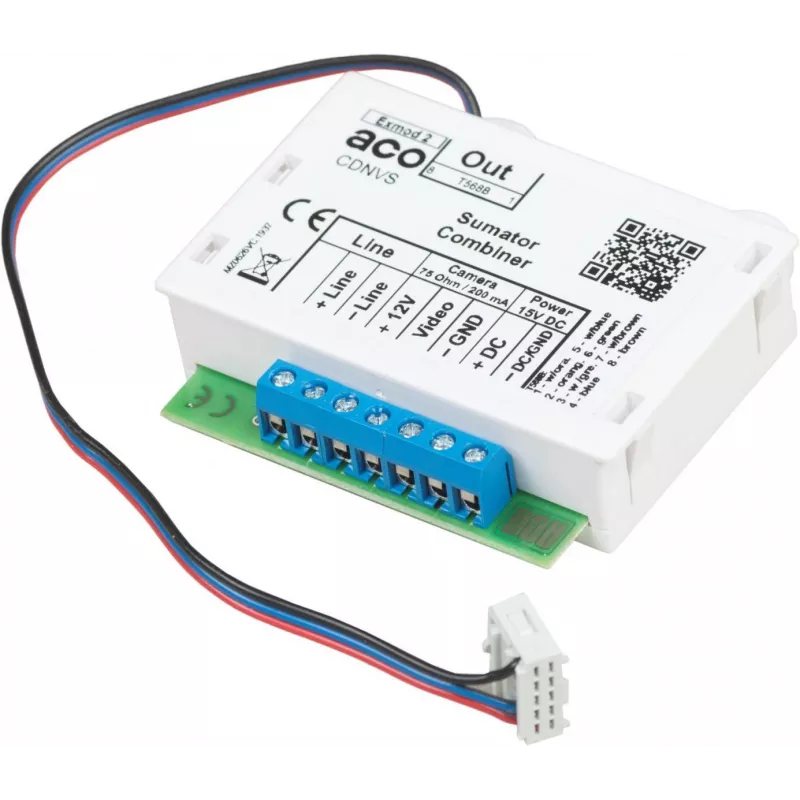

ACO CDNVS Summator CDNV digitālajai domofonu sistēmai

Ja būvē vai paplašini daudzstāvu vai vairāku ieeju domofonu sistēmu, ACO CDNVS Summator ir tas, kas savieno kopā līdz četriem stāvvadiem un padod tos vienā vadā uz centrālo bloku. Vairs nav jāvelk atsevišķi kabeļi no katras ieejas – šis modulis apvieno signālus un atvieglo uzstādīšanu.

Priekšrocības

Ietaupi laiku un vietu sadales skapī – Summator aizņem tikai 4 DIN moduļu platumu. LED indikatori uzreiz parāda, vai signāls nāk no katra stāvvada un vai izeja strādā. Nav jāmin, kas notiek – viss redzams uz vietas.

Kam tas der

• Daudzstāvu dzīvojamie kompleksi ar vairākām ieejām
• Biroju ēkas vai rūpnieciskās teritorijas, kur nepieciešama vairāku ieeju domofonu sistēma
• ACO CDNV sistēmas paplašināšana, pievienojot jaunus stāvvadus

Galvenie parametri

• Saderība: ACO CDNV digitālā domofonu sistēma
• Funkcija: signālu summēšana no vairākiem stāvvadiem
• Stāvvadu ieejas: 4
• Izeja uz centrālo bloku: 1
• Uzstādīšana: DIN sliede (4 moduļi)
• Barošana: 15V DC (no CDNV sistēmas kopnes)
• Strāvas patēriņš: maks. 50 mA
• Korpusa materiāls: ABS plastmasa
• Darba temperatūra: -20°C līdz +50°C
• Relatīvais mitrums: 0–90% (bez kondensāta)
• Aizsardzības klase: IP20
• Savienojumi: skrūvju spailes
• Indikatori: LED stāvvadu un izejas statusam

Kā lietot

Piestiprini Summator moduli uz DIN sliedes sadales skapī. Pievieno stāvvadu kabeļus pie ieejas spailēm (1–4) un izejas vadu pie centrālā bloka ieejas. Barošana tiek ņemta no CDNV kopnes – atsevišķs barošanas avots nav vajadzīgs. Pēc pieslēgšanas LED indikatori apstiprinās darbību.

Padoms: ja kāds no stāvvadiem ir garš vai trokšņains, pārliecinies, ka kabelis ir ekranēts un pareizi noslēgts – tas novērsīs signāla zudumus. Lieto tikai ar ACO CDNV centrālajiem blokiem un saderīgiem stāvvadu moduļiem.
