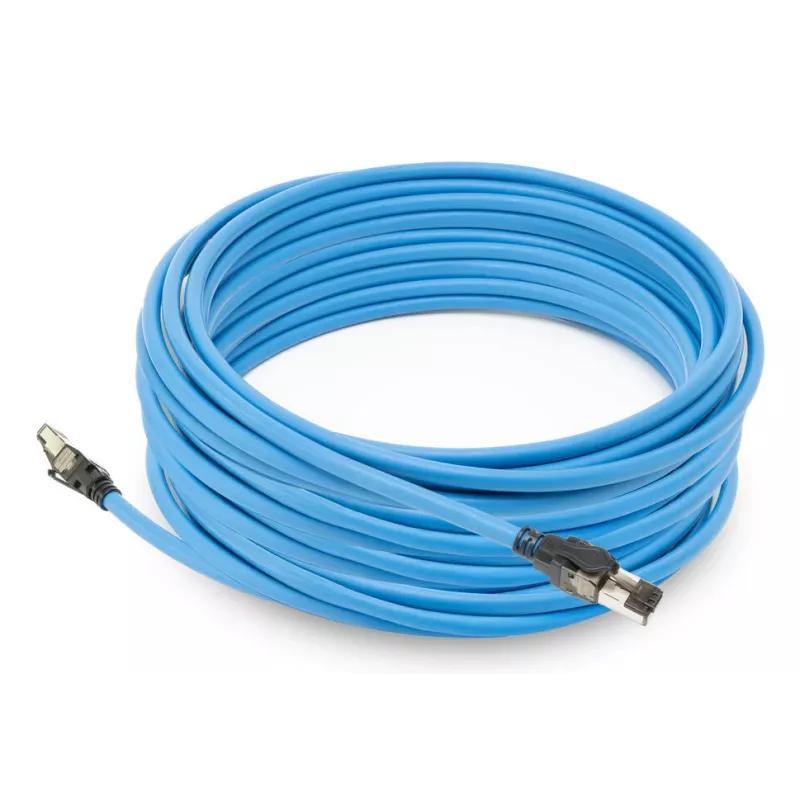

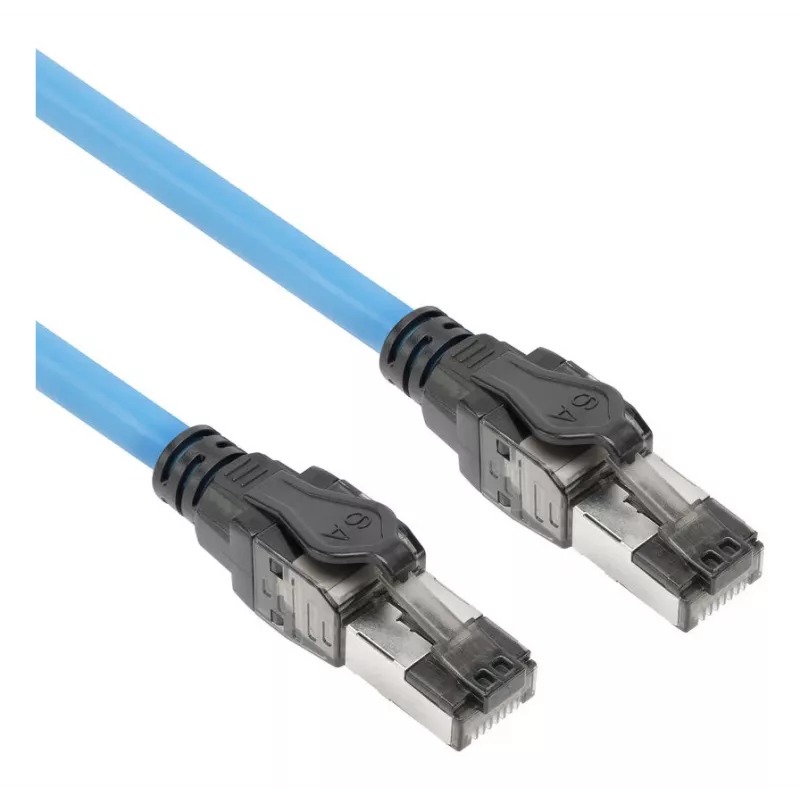

ACT Blue 45 m S/FTP CAT6A B2ca PoE++ 100W cietdzīslu montāžas kabelis, RJ45 tēviņš–tēviņš

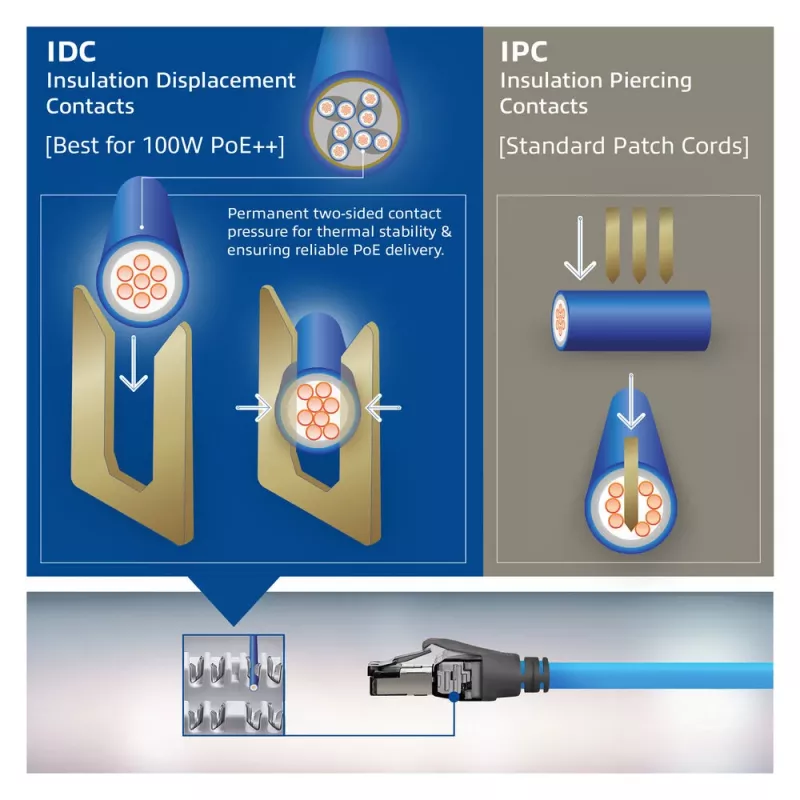

Šis ACT S/FTP CAT6A B2ca 45 m kabelis ir iepriekš sagatavots, ekranēts tīkla kabelis ar RJ45 spraudņiem abos galos. Paredzēts 10GBASE-T Ethernet savienojumiem un līdz 100 W jaudas pārvadei caur 4PPoE/PoE++. Izmanto 23AWG pilnvara vadu, S/FTP (S-STP) ekranējumu un 50 µ zeltītus RJ45 kontaktus ar IDC tehnoloģiju. Atbilst CPR B2ca ugunsdrošības klasei, ANSI/TIA-568.2-D un ISO/IEC 11801-1 standartiem.

Praktiskas lietošanas scenāriji

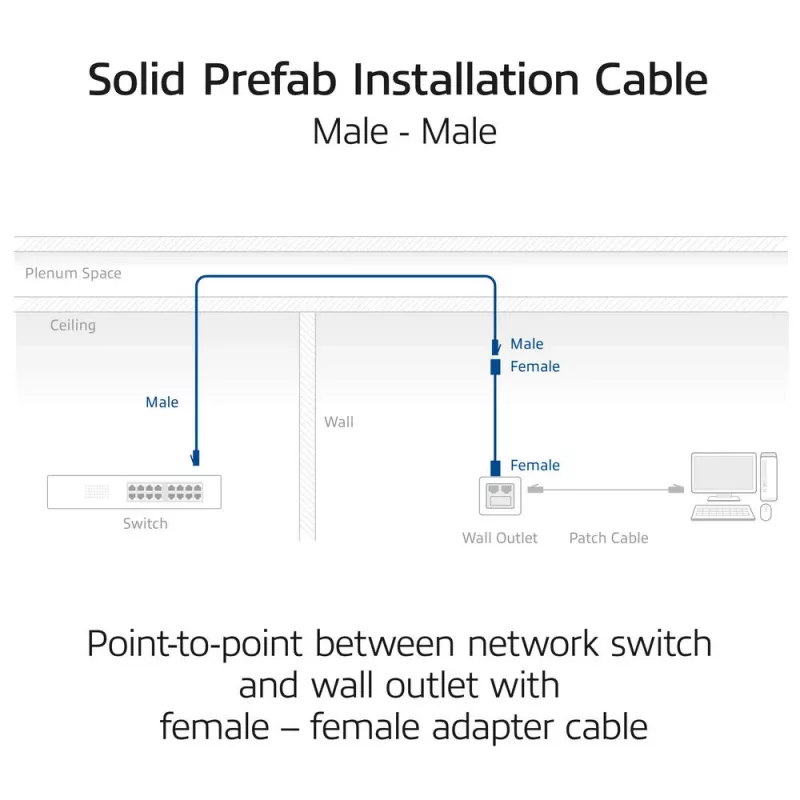

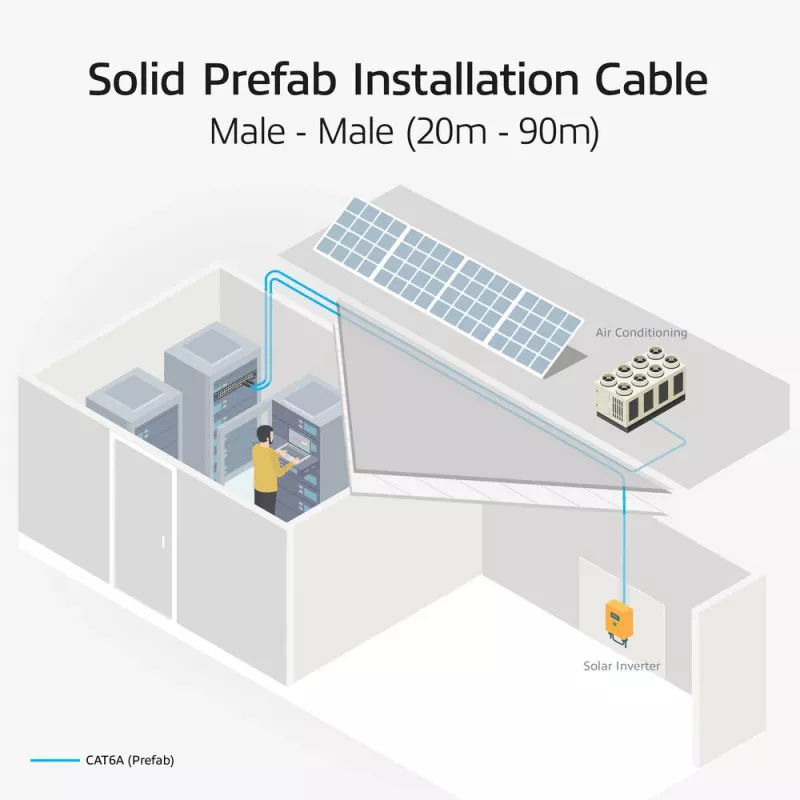

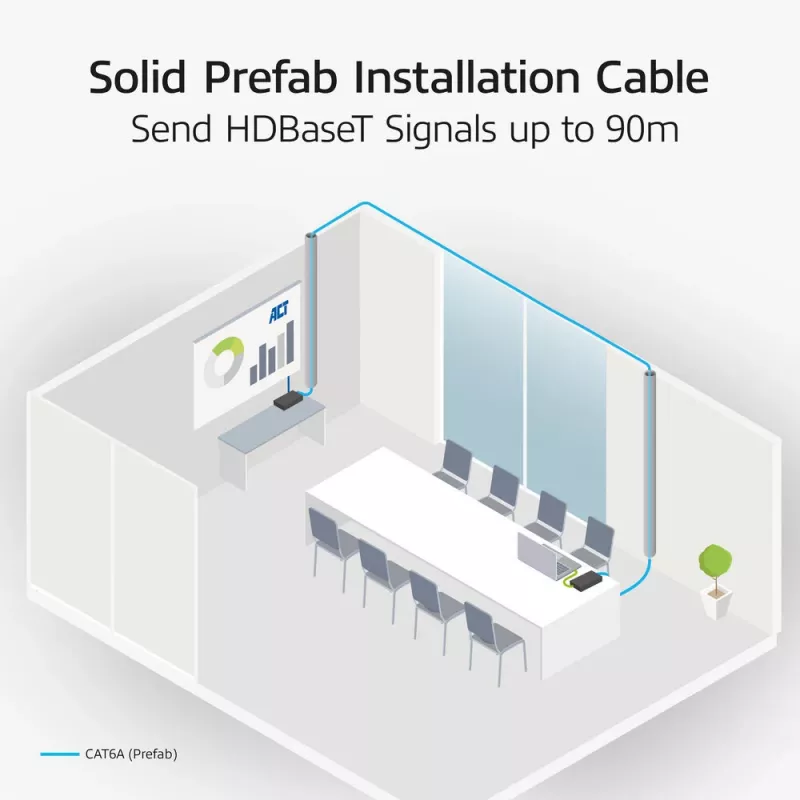

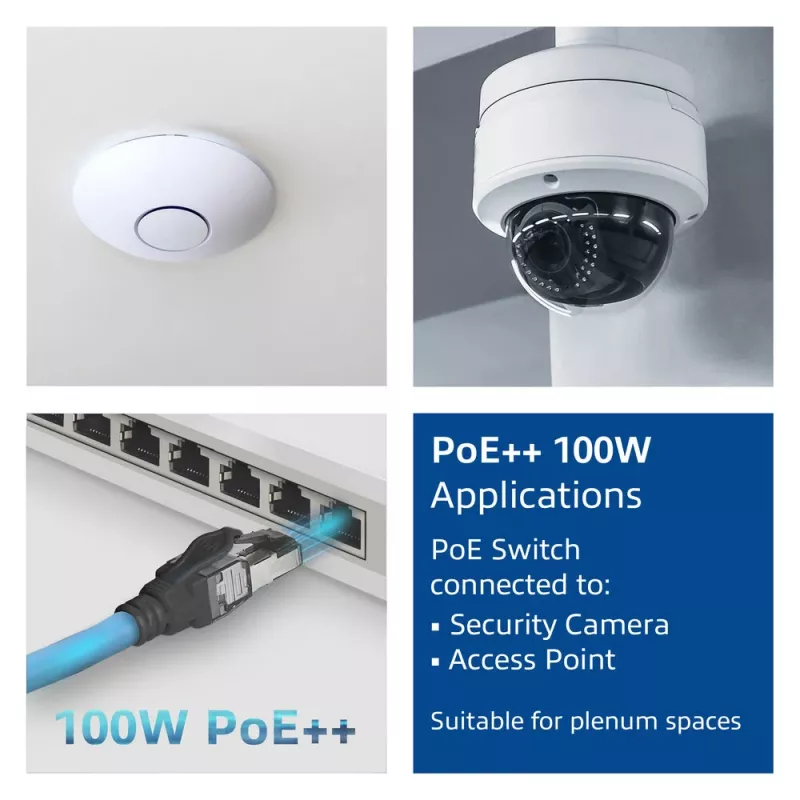

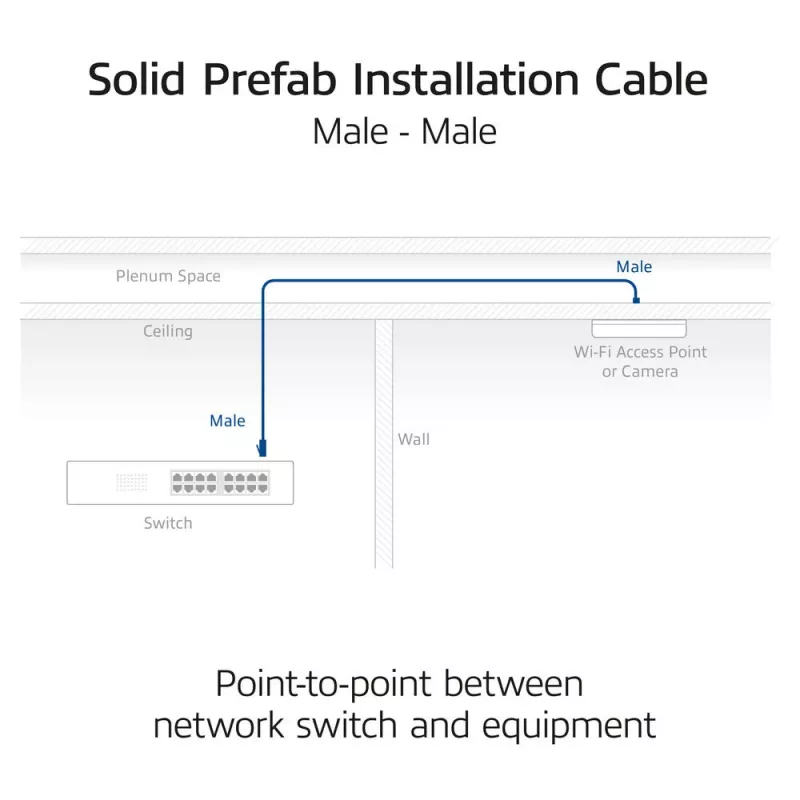

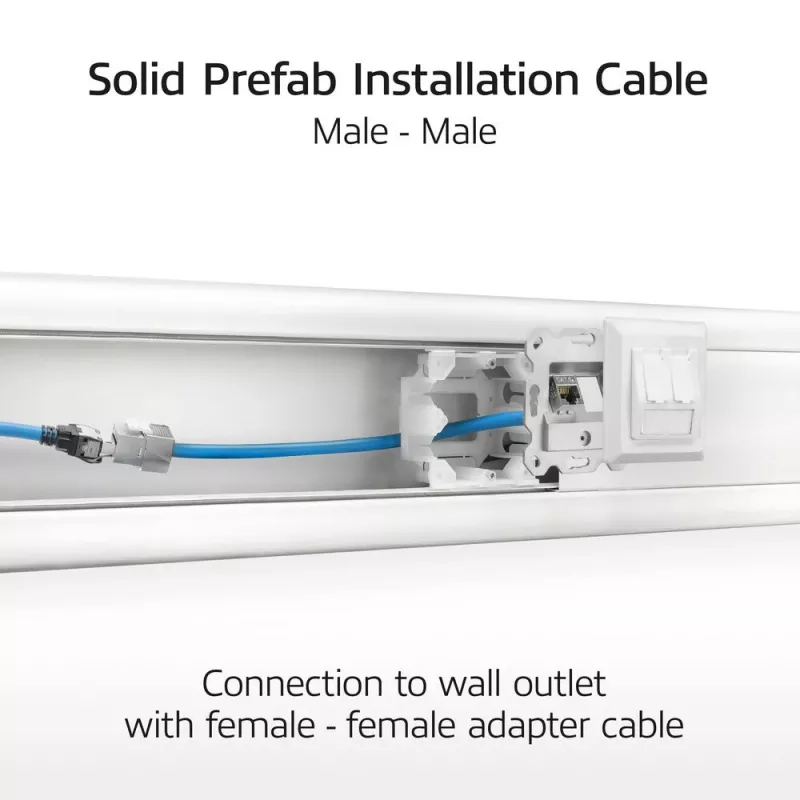

Ideāli piemērots fiksētai montāžai birojos, datu centros un rūpnieciskās vidēs, kur nepieciešams stabils 10 Gbps savienojums un lieljaudas PoE. Piemēram, pieslēdzot 4K videonovērošanas kameras, jaudīgus bezvadu piekļuves punktus vai VoIP telefonus, kas prasa līdz 100 W. Ekranējums pasargā no elektromagnētiskajiem traucējumiem, tāpēc kabeli var likt blakus strāvas kabeļiem vai industriālās iekārtās. B2ca klase ļauj izmantot ēkās ar paaugstinātām ugunsdrošības prasībām.

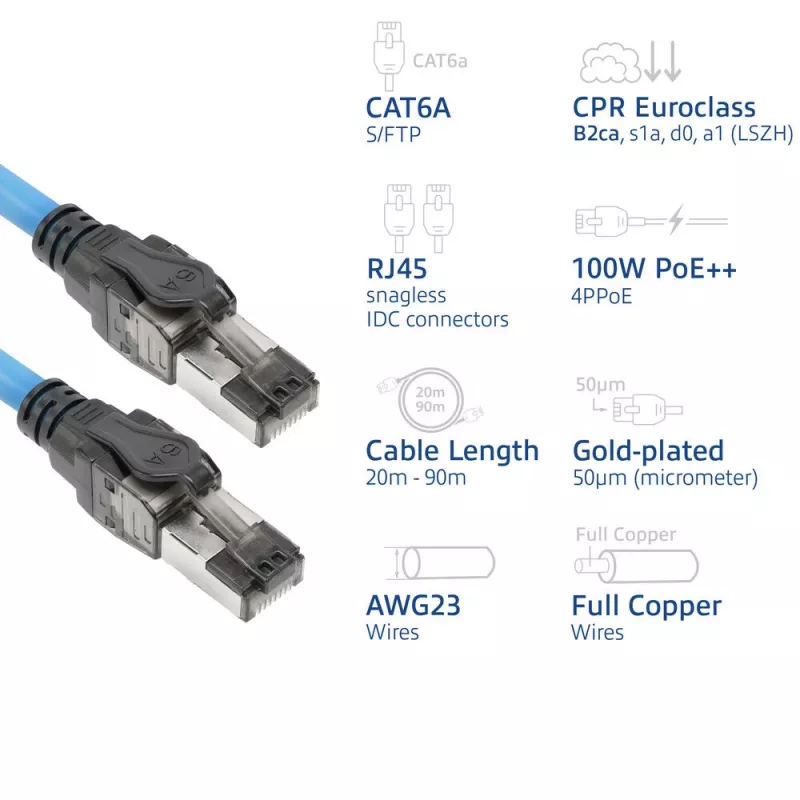

Galvenās specifikācijas

• Garums: 45 m

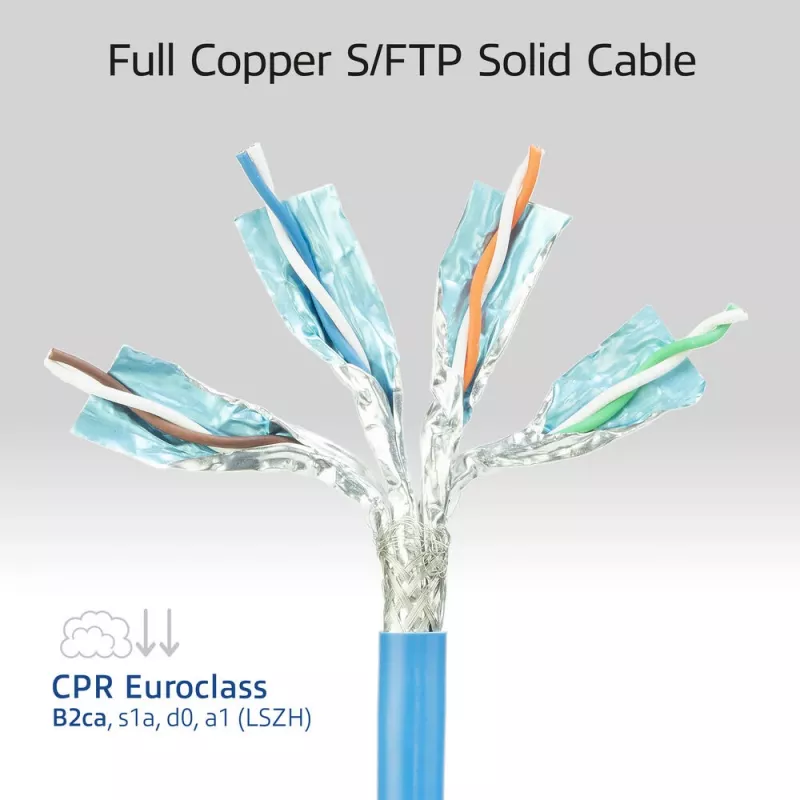

• Tips: S/FTP (S-STP), 23AWG pilnvarš
• Standarti: CAT6A, 10GBASE-T, 4PPoE/PoE++ līdz 100 W

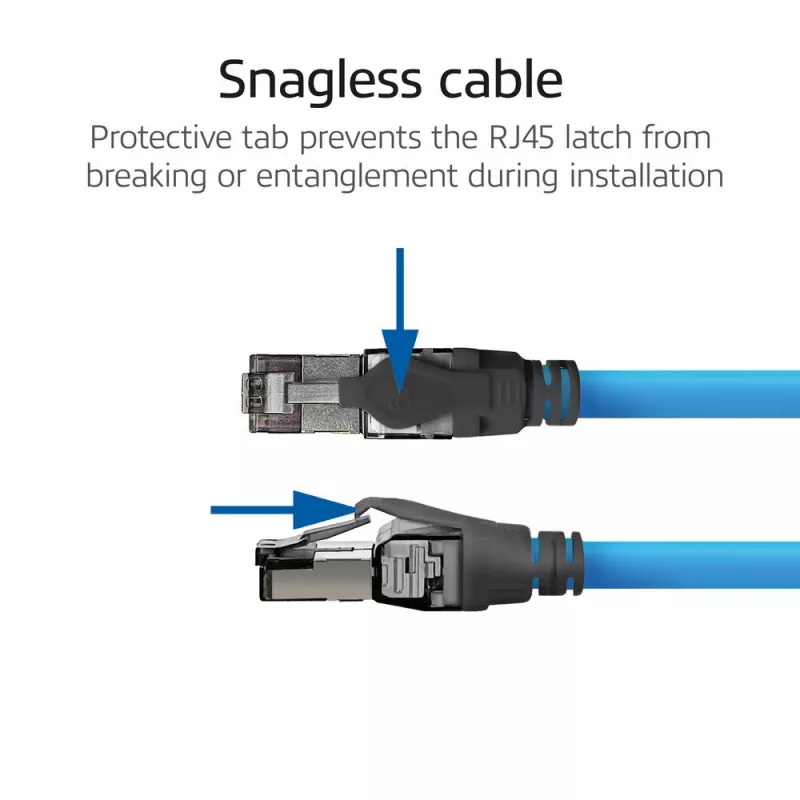

• Savienotāji: RJ45 vīrišķais – vīrišķais, 50 µ zeltīti kontakti

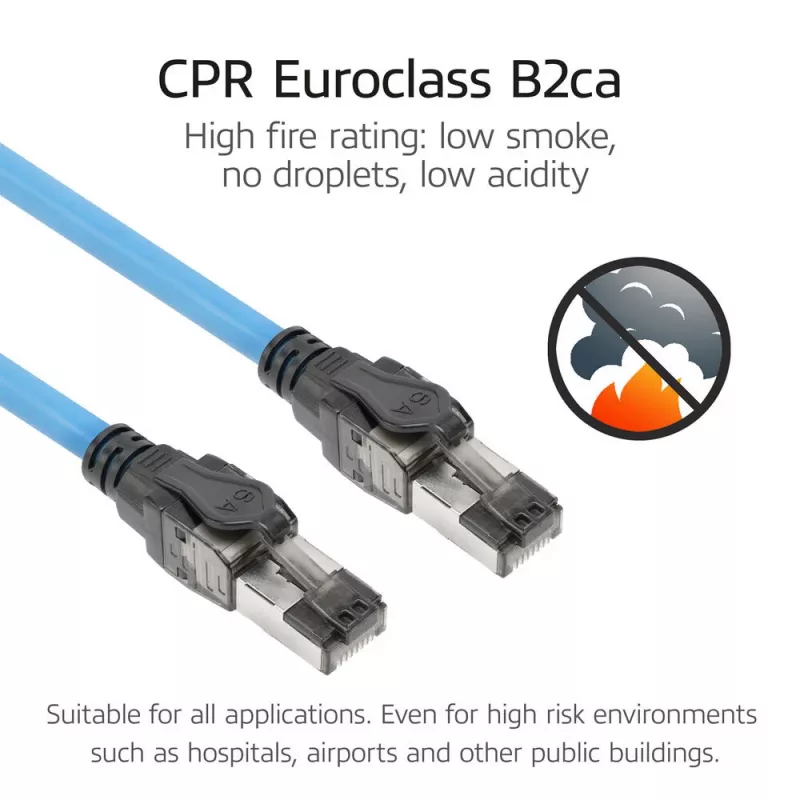

• Ugunsdrošība: CPR B2ca
• Krāsa: zila
