Patch Panel Digitus CAT 6 Class E DN-91624S

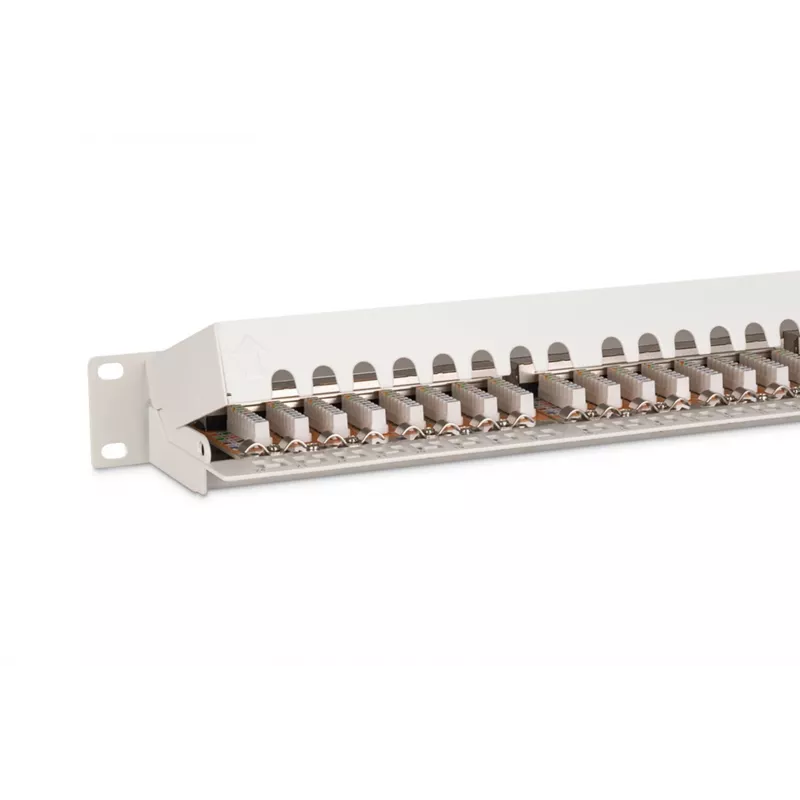

Šis DIGITUS CAT 6 Class E DN-91624S ir 19" 1U rāmī montējams sadales panelis ar 24 ekranētiem RJ45 portiem, kas paredzēts profesionālām tīkla instalācijām. Panelis atbilst Link Performance Class E (līdz 250 MHz) un standartiem EN 50173, ISO/IEC 11801. Tērauda korpuss izgatavots no 1,5 mm cinkota auksti velmēta metāla, un panelis atbalsta IEEE 802.3af un 802.3at PoE standartus, ļaujot barot pieslēgtās ierīces.

Praktisks pielietojums

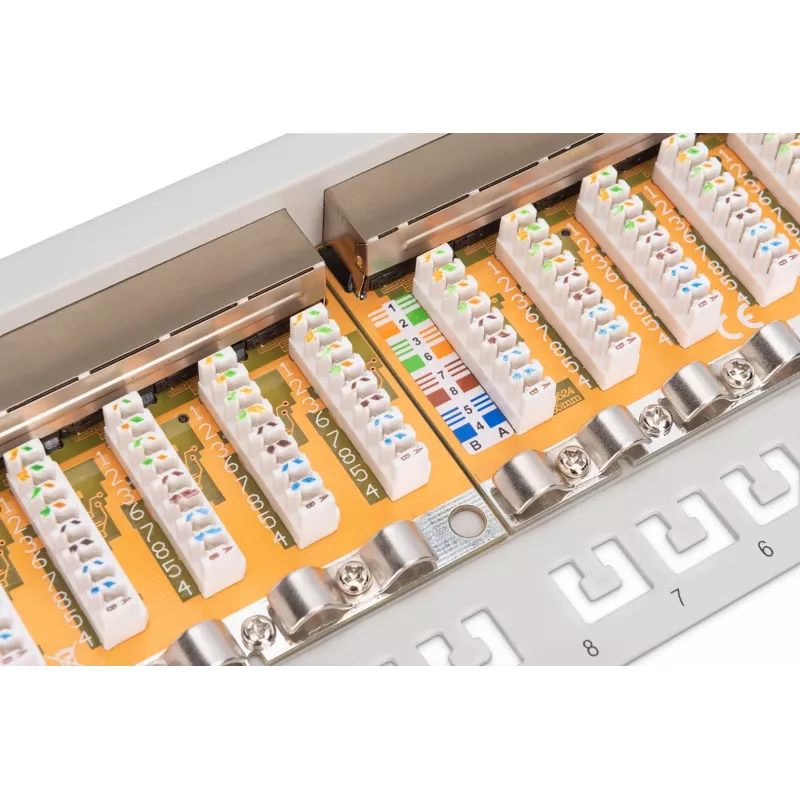

Krāsu kodētās LSA sloksnes ievērojami paātrina kabeļu pieslēgšanu un samazina uzstādīšanas laiku. Ekranētie porti un iezemētais metāla korpuss nodrošina labāku elektromagnētisko aizsardzību un optimālu pārraides veiktspēju. 19" 1U formāts ar 24 portiem ir kompakts un standartizēts risinājums rāmja montāžai.

Reālas lietošanas scenāriji

• Strukturētas vara tīkla instalācijas birojos un datu centros
• Mazi un vidēji serveru vai tīkla skapji
• Vides, kur nepieciešams PoE (802.3af/802.3at) – piemēram, pieslēdzot piekļuves punktus, IP kameras vai VoIP telefonus
• Ekranētas kabeļu sistēmas, kurās svarīga EMI aizsardzība

Galvenās specifikācijas

• Modelis: DN-91624S
• Kategorija: Cat 6 (Class E), līdz 250 MHz
• Porti: 24 × ekranēti RJ45
• Formāts: 19" rāmis, 1U
• Standarti: EN 50173, ISO/IEC 11801
• PoE: atbalsta IEEE 802.3af un 802.3at
• Materiāls: 1,5 mm cinkots auksti velmēts tērauds
• Krāsa: Pelēka
• Izmēri (apt.): 55 mm (P) × 515 mm (D)
• Svars (apt.): 1,56 kg

Kā lietot

Piestipriniet paneli 19" aprīkojuma rāmī ar atbilstošām skrūvēm. Pieslēdziet katru ienākošo Cat6 kabeli pie krāsu kodētajām LSA sloksnēm, ievērojot T568A vai T568B vadu standartu. Pēc tam savienojiet ierīces, izmantojot ekranētus RJ45 lēcienus. Pārliecinieties, ka paneļa ekranējums ir pareizi iezemēts, lai saglabātu EMC veiktspēju un uzticamu PoE darbību.

Ieteikumi

Lai sasniegtu vislabāko pārraides veiktspēju, izmantojiet ekranētu Cat6 kabeļu sistēmu un nodrošiniet pareizu iezemēšanu. Visā instalācijā konsekventi ievērojiet izvēlēto vadu standartu. Pirms pieslēgt barojamās ierīces, pārbaudiet PoE jaudas budžetu.
