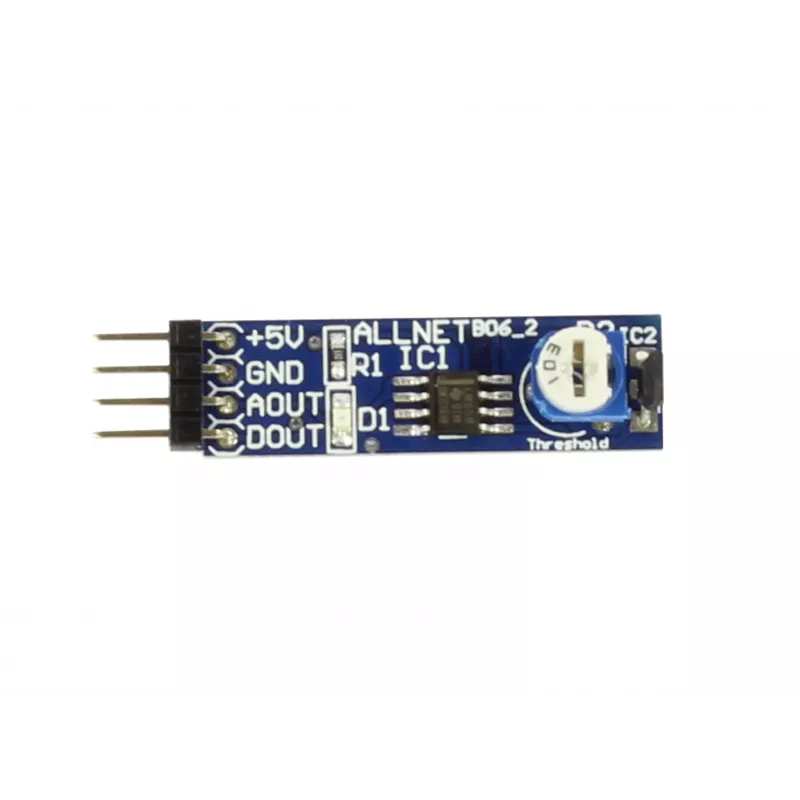

ALLNET 4duino Hall TTL sensors (4duino_B06)

0,3 g smags, 32 mm garš un gatavs darbam — šis sensors dod tīru TTL signālu, tiklīdz tā laukā parādās magnēts. Nav jāķēdē papildu komparatori vai pastiprinātāji; pievieno VCC, GND un DOUT, un mikrokontrolleris jau redz, vai magnēts ir klāt.

Kam tas noder

Piemērots visiem, kas būvē automatizāciju, robotiku vai vienkārši grib noteikt pozīciju bez mehāniska kontakta. Lieto durvju sensoros, apgriezienu mērīšanā, tuvuma detektēšanā — vietās, kur mehāniski slēdži ātri nolietotos.

Galvenās priekšrocības

• Digitālā TTL izeja — tieši pieslēdzams pie GPIO, bez papildu shēmām
• Darbojas ar 3.3V un 5V, tāpēc sader ar Arduino un Raspberry Pi
• Uzstādīts LM393 komparators un 3144 Hall slēdzis — uzticama magnētiskā lauka noteikšana
• Divi LED indikatori: barošana un detektēšanas statuss
• Iebūvēta histerēze — stabila pārslēgšanās bez viltus aktivācijām
• Kompakts modulis ar montāžas caurumiem, viegli piestiprināms

Specifikācijas

• Sensora tips: Hall efekta sensors
• Izejas tips: digitālā TTL (LOW, kad detektēts magnētiskais lauks)
• Barošanas spriegums: 3.3V - 5V DC
• Strāvas patēriņš: < 10mA
• Darba temperatūra: -20°C līdz +85°C
• Kontaktu skaits: 3 (VCC, GND, DOUT)
• Izmēri: 32mm x 14mm x 5mm (aptuveni)
• Svars: 3g (aptuveni)

Kā lietot

Pievieno VCC un GND pie barošanas, DOUT pie mikrokontrollera ieejas. Novieto magnētu sensora tuvumā, pārbaudi LED indikatoru — ja iedegas, signāls mainās. Pievērs uzmanību magnēta polam; ja nereaģē, apgriez magnētu otrādi.

Padoms: lai detektēšana būtu droša, novieto sensoru pēc iespējas tuvāk magnētam. Trokšņainā vidē pievieno nelielu kondensatoru pāri barošanai, lai stabilizētu izejas signālu.
