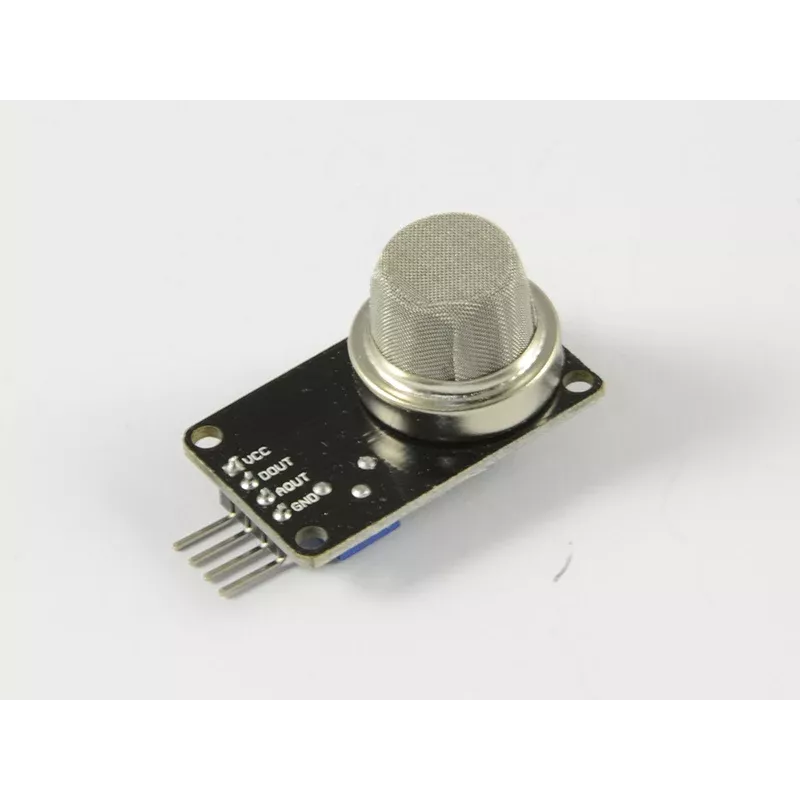

ALLNET Arduino MQ-5 gāzes sensoru modulis LPG, butāna, propāna, metāna noteikšanai (ALL-B-5)

Ja veidojat gāzes noplūdes detektoru, MQ-5 modulis ļauj uzreiz sākt mērījumus – nav jālodē atsevišķas komponentes. Tas ir gatavs risinājums, kas savienojas ar Arduino, Raspberry Pi vai citu mikrokontrolleri un nodrošina gan analogo, gan digitālo izvadi.

Kam tas noder

Ideāli piemērots makeriem, hobijistiem un inženieriem, kas būvē gāzes noplūdes signalizācijas, drošības sistēmas vai vides monitoringa stacijas. Modulis spēj noteikt LPG, butānu, propānu, metānu, dabasgāzi un akmeņogļu gāzi.

Galvenās iezīmes

• MQ-5 pusvadītāju gāzes sensors plašai uzliesmojošu gāzu klāstam
• Analogo izeja (0-5V) un digitālā TTL izeja ar regulējamu slieksni
• Iebūvēts potenciometrs jutīguma regulēšanai
• Barošanas un digitālās izejas indikācijas LED
• Standarta 4 kontaktu savienotājs (VCC, GND, DOUT, AOUT) vienkāršai pievienošanai
• Saderīgs ar 5V loģikas mikrokontrolleriem, tostarp Arduino, ESP32 un Raspberry Pi

Specifikācijas

• Sensora modelis: MQ-5
• Mērķa gāzes: LPG, dabasgāze, butāns, propāns, metāns, akmeņogļu gāze
• Darba spriegums: 5V DC
• Izejas veids: analogā (0-5V) un digitālā (TTL)
• Noteikšanas diapazons: 300 - 10 000 ppm (LPG/dabasgāze)
• Sildītāja spriegums: 5V DC
• Sildītāja strāva: aptuveni 150mA
• Reakcijas laiks: ≤ 10 sekundes
• Atjaunošanās laiks: ≤ 30 sekundes
• Darba temperatūra: -10°C līdz 50°C
• Darba mitrums: ≤ 95% RH (bez kondensāta)

Kā lietot

Pievienojiet moduli pie 5V barošanas un mikrokomtrollera. Analogais izvads sniedz spriegumu proporcionāli gāzes koncentrācijai, savukārt digitālais izvads pārslēdzas, kad koncentrācija pārsniedz ar potenciometru iestatīto slieksni. Pirms mērījumiem ļaujiet sensoram uzsilt dažas minūtes, lai izejas signāls stabilizētos.

Padoms: kalibrējot digitālo slieksni, pakļaujiet sensoru zināmai gāzes koncentrācijai un lēnām grieziet potenciometru, līdz LED iedegas. Testēšanas laikā nodrošiniet labu ventilāciju.
