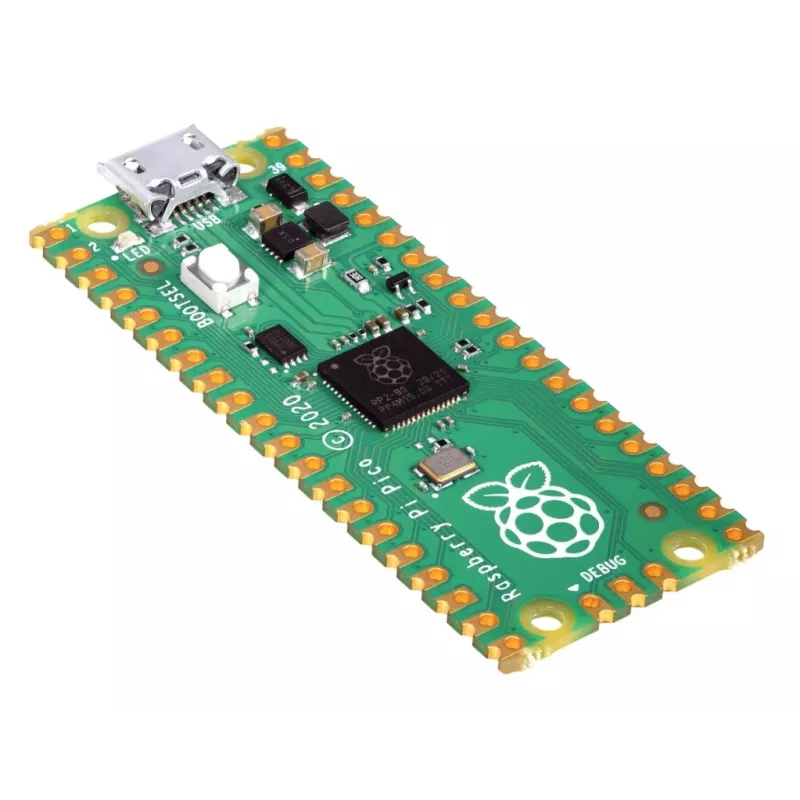

ALLNET Raspberry Pi Pico (Raspberry-Pico) RP2040 mikrokontrollera plate

Kad vajag mazu, bet jaudīgu kontrolieri, kas ietilpst maizes dēlī un spēj vadīt gan sensorus, gan LED, gan motorus, ALLNET Raspberry Pi Pico ar RP2040 mikrocontrolleri ir praktisks risinājums. Tā nav tikai vēl viena mikrokontrollera plate — tā ir iespēja ātri pāriet no idejas uz strādājošu prototipu.

Galvenās priekšrocības

• Divkodolu Arm Cortex-M0+ procesors ar takts frekvenci līdz 133 MHz — pietiek gan vienkāršiem, gan laikjutīgiem uzdevumiem.
• 264KB SRAM un 2MB QSPI flash — programmas un datu glabāšanai bez papildu moduļiem.
• 26 daudzfunkcionāli GPIO izvadi, tostarp 3 analogie ieejas kanāli — ērti sensoru un aktuatoru pieslēgšanai.
• 2 UART, 2 SPI, 2 I2C, 16 PWM kanāli un 2 PIO bloki — elastīga saskarņu veidošana.
• Micro-USB B savienotājs barošanai un datu pārsūtīšanai.
• Programmējams MicroPython vai C/C++ valodā, izmantojot oficiālo SDK.
• Maizes dēlī draudzīgs formfactors un castellations — var lodēt tieši uz nesējplates.

Kam piemērots

Šī plate ir lieliska izvēle iesācējiem, kas mācās iegulto programmēšanu, kā arī pieredzējušiem hobijistiem un inženieriem, kuri prototipē sensoru mezglus, LED vadību, motoru kontrolierus vai vienkāršas USB ierīces. Pateicoties PIO blokiem, var realizēt arī nestandarta digitālos interfeisus, piemēram, WS2812 LED vadību vai DPI video izvadi, neizmantojot programmatūras bit-banging.

Kā lietot

Lai sāktu, pievienojiet Pico pie datora ar micro-USB kabeli. Programmēšana notiek, turot nospiestu BOOTSEL pogu barošanas laikā — plate parādīsies kā USB mass storage ierīce, un tajā var ievilkt UF2 failu. Pēc tam var izmantot MicroPython vai C/C++ SDK tālākai izstrādei. Debugošanai ir pieejams SWD interfeiss.

Galvenā specifikācija

• Mikrokontrolleris: Raspberry Pi RP2040
• Procesors: divkodolu Arm Cortex-M0+ līdz 133 MHz
• Atmiņa: 264KB SRAM, 2MB QSPI flash
• GPIO: 26 daudzfunkcionāli izvadi (3 ar ADC atbalstu)
• Saskarnes: 2 UART, 2 SPI, 2 I2C, 16 PWM, 2 PIO bloki
• USB: 1.1 Host/Device, micro-USB B
• Barošana: 1,8–5,5V DC
• Debugošana: SWD
• Izmēri: maizes dēlī draudzīgs, castellations

Padoms: ja plānojat bieži pārprogrammēt, turiet BOOTSEL pogu pie rokas — tā ir ātrākā metode. Tāpat neaizmirstiet, ka PIO bloki ļauj atbrīvot CPU no laikietilpīgiem uzdevumiem, tāpēc izmantojiet tos, piemēram, precīzai impulsu ģenerēšanai.
