APC Varistor Surge Suppressor Module 110-240V LAD4VU

Ja jūsu rūpnieciskās vadības paneļos vai motoru vadības centros izmanto TeSys D vai TeSys K kontaktorus, šis modulis ir vienkāršākais veids, kā pasargāt tos no sprieguma pārspriegumiem. APC LAD4VU ir tieši pieslēdzams varistora modulis, kas reaģē ātrāk par 25 ns un notur līdz 1,5 kA pārsprieguma strāvu.

Priekšrocības

• Ātra reakcija (< 25 ns) – pārspriegums tiek nocirsts, pirms tas paspēj sabojāt kontaktoru vai vadības ķēdi.

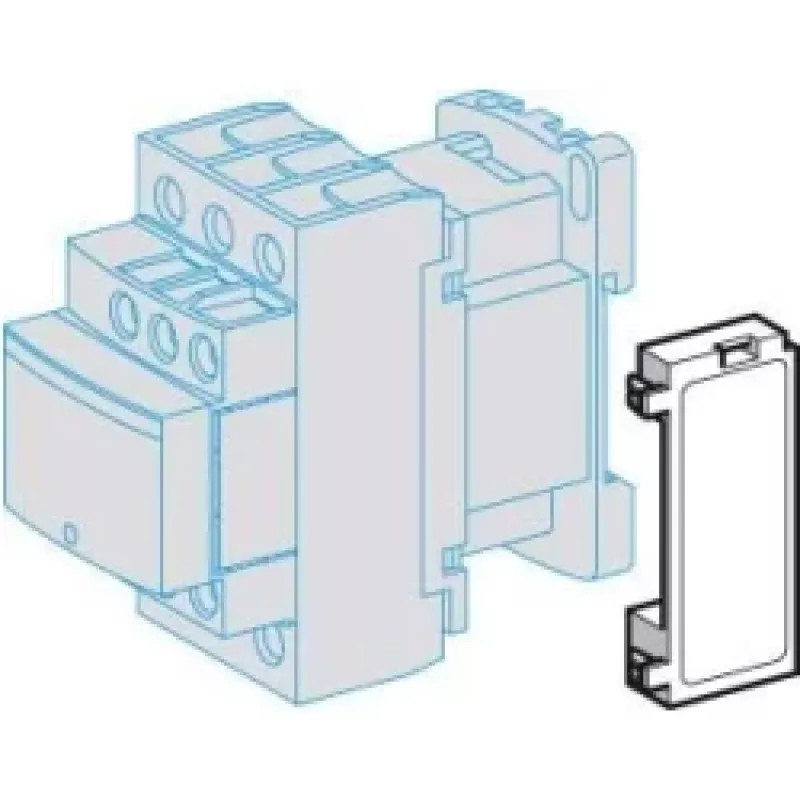

• Vienkārša montāža – modulis tiek tieši uzsprausts uz kontaktora priekšpuses, bez papildu vadiem vai instrumentiem.
• Uzticama aizsardzība – 100 J enerģijas absorbcija un 1,5 kA maksimālā pārsprieguma strāva nodrošina pietiekamu rezervi rūpnieciskiem apstākļiem.

Kam tas paredzēts

• Rūpniecisko vadības paneļu un automātikas sistēmu aizsardzībai
• TeSys D (LC1D09–LC1D150) un TeSys K (LP1K, LP4K) kontaktoru komplektēšanai
• Vietās, kur nepieciešama kompakta un uzticama pārsprieguma aizsardzība bez papildu montāžas darbiem

Galvenie tehniskie parametri

• Darba spriegums: 110–240 V AC/DC
• Enerģijas absorbcija: 100 J (2 ms impulsam)
• Maksimālā pārsprieguma strāva: 1,5 kA (8/20 µs vilnis)
• Reakcijas laiks: < 25 ns
• Aizsardzības klase: IP20 (uzmontētā stāvoklī)
• Darba temperatūra: –25 līdz 50 °C
• Sertifikāti: IEC 60947-5-1, UL, CSA, CCC

Kā lietot

Vienkārši uzspraudiet moduli uz kontaktora priekšējās daļas – tas ir paredzēts tiešai pieslēgšanai bez papildu vadiem. Pirms montāžas pārliecinieties, ka kontaktors ir atbilstošs (TeSys D vai K) un ka sistēmas spriegums atbilst moduļa diapazonam (110–240 V).

Padoms: Lai nodrošinātu vislabāko aizsardzību, uzstādiet moduli pēc iespējas tuvāk aizsargājamajam kontaktam. Regulāri pārbaudiet, vai modulis nav vizuāli bojāts – pēc spēcīga pārsprieguma varistors var mainīt krāsu vai saplaisāt.
