Izstrādes plate Arduino ATmega2560 16 MHz

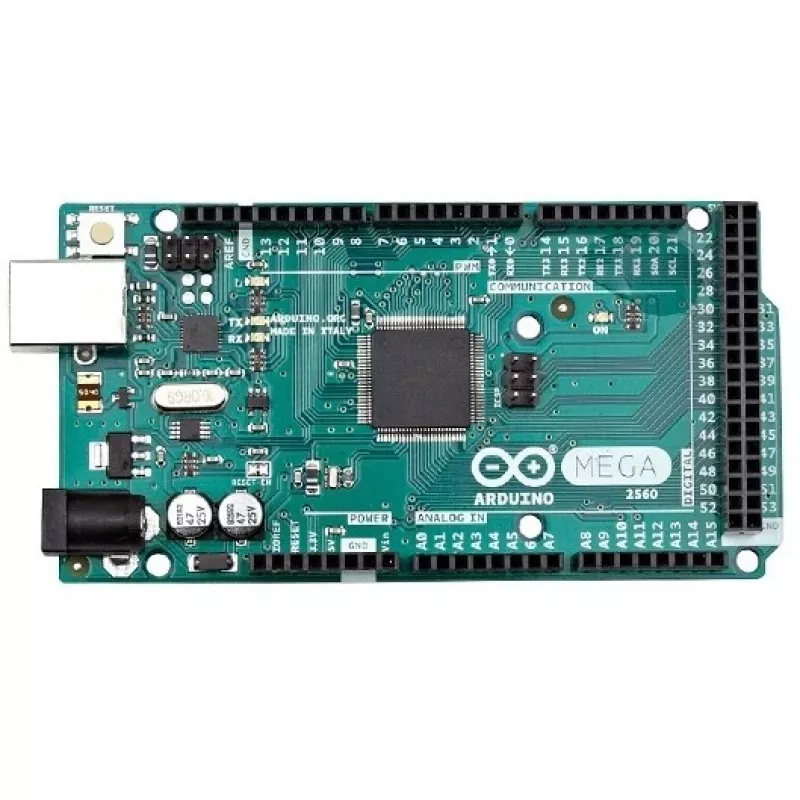

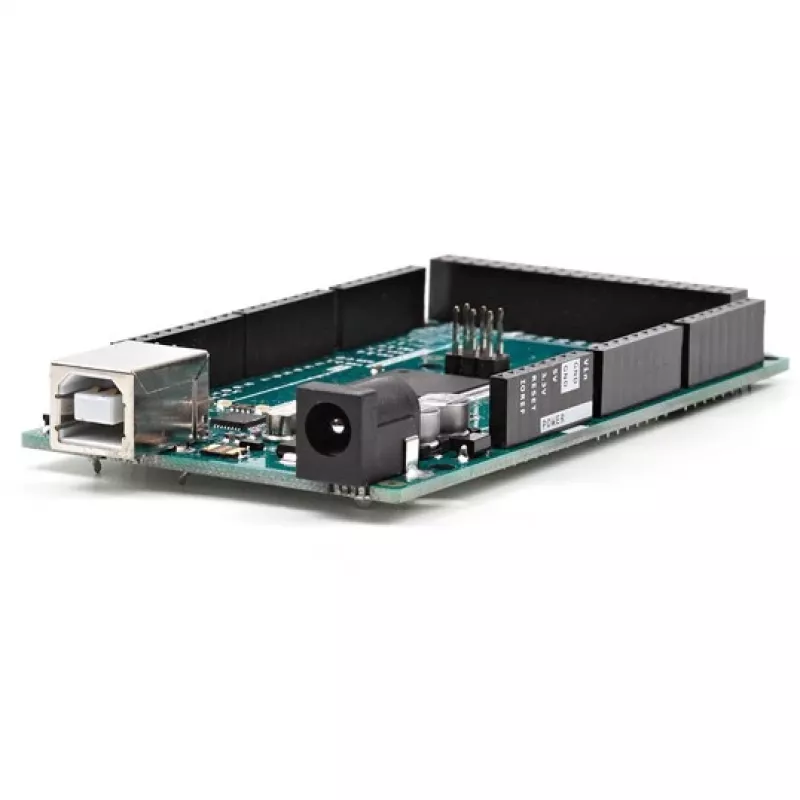

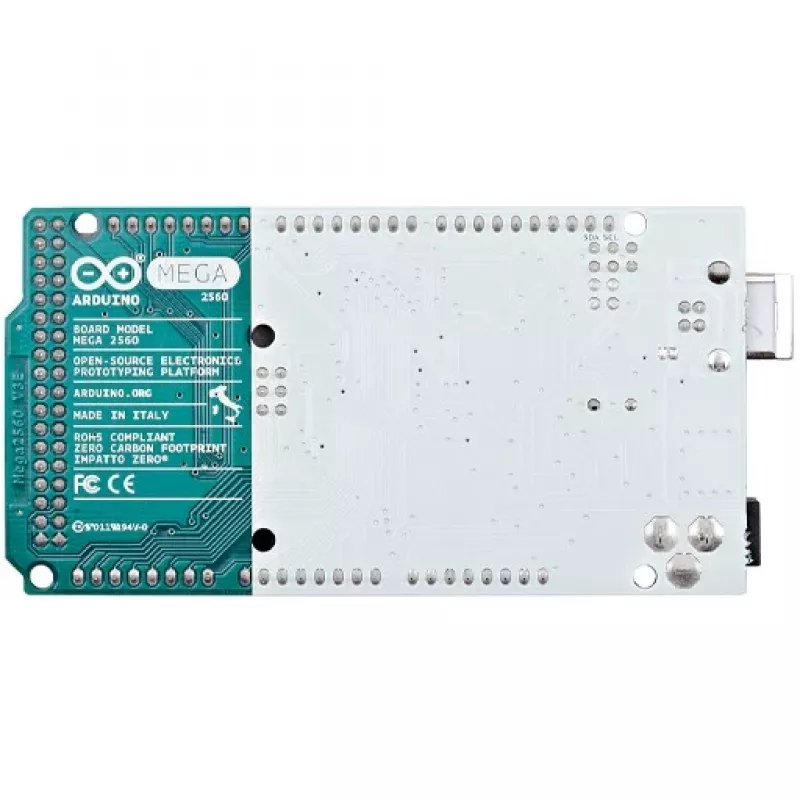

Arduino Mega 2560 ir mikrokontrollera plate, kuras pamatā ir ATmega2560 mikroshēma. Tā ir lieliski piemērota projektiem, kur nepieciešams daudz ievades/izvades pieslēgvietu un vairāki seriālie porti. Platei ir 54 digitālās ievades/izvades tapas (15 no tām var izmantot kā PWM izejas), 16 analogās ieejas, 4 aparatūras seriālie porti (UART), 16 MHz kristāla oscilators, USB savienojums, strāvas ligzda, ICSP savienotājs un atiestatīšanas poga. To var barot caur USB, maiņstrāvas/līdzstrāvas adapteri vai akumulatoru. Mega 2560 ir saderīga ar lielāko daļu vairogplatformu, kas paredzētas vecākām Arduino platēm, piemēram, Duemilanove vai Diecimila.

Praktiski lietošanas scenāriji

Pateicoties lielajam tapu skaitam, Mega 2560 ir ideāla izvēle sarežģītiem projektiem, piemēram, 3D printeru vadībai, robotu sistēmām, vairāku sensoru datu reģistrēšanai vai mājas automatizācijas centrmezgliem. Četri UART porti ļauj vienlaikus sazināties ar vairākām seriālajām ierīcēm, piemēram, GPS uztvērējiem, Bluetooth moduļiem vai displejiem. Vairogu saderība nozīmē, ka varat izmantot jau gatavus paplašinājumus, lai ātri pievienotu Ethernet, motora vadību vai sensoru paneļus.

Galvenās specifikācijas

• Mikrokontrolleris: ATmega2560
• Digitālās I/O tapas: 54 (15 PWM izejas)
• Analogās ieejas: 16
• Aparatūras seriālie porti: 4 (UART)
• Pulksteņa ātrums: 16 MHz
• USB saskarne: ATmega16U2 (vecākās versijās ATmega8U2)
• Barošanas iespējas: USB, maiņstrāvas/līdzstrāvas adapteris, akumulators
• Savienotāji: strāvas ligzda, ICSP, atiestatīšanas poga
• Saderība: vairogplatformas Arduino Duemilanove/Diecimila; uzlabots tapu izvietojums (SDA, SCL, IOREF) R3 versijā
