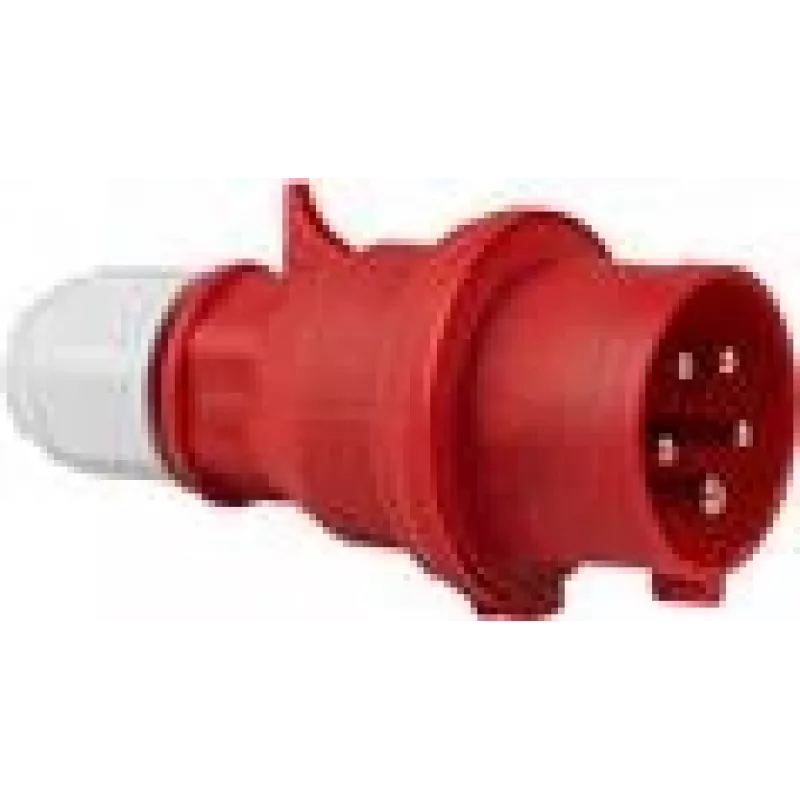

CEE savienotājs AS Schwabe 61425 — 5-pin 400V, IP44, sarkans

Šis ir piecu polu industriālais spraudnis trīsfāžu elektrosistēmām, kas nodrošina savienojumu trim fāzēm, neitrālei un zemei. Piemērots pagaidu strāvas sadalei darbnīcās, būvlaukumos un āra pasākumos. Sarkanais, šļakatām izturīgais korpuss un ergonomiskais rokturis atvieglo lietošanu un nodrošina vieglu identifikāciju vairāku kabeļu vidē.

Praktiskas lietošanas scenāriji

• Darbnīcā: Pievienojiet trīsfāžu iekārtas, piemēram, metināšanas aparātus vai kompresorus, izmantojot pagaidu elektrības sadali.
• Būvlaukumā: Nodrošiniet strāvu celtniecības instrumentiem un apgaismojumam, kur nepieciešama izturība pret putekļiem un mitrumu.
• Āra pasākumos: Savienojiet skaņas un apgaismojuma iekārtas, izmantojot pagarinātājus ar šo savienotāju.

Galvenās specifikācijas

• Piecu polu konfigurācija: L1, L2, L3, N, PE
• Nominālais spriegums: 400 V
• Aizsardzības klase: IP44 (aizsardzība pret šļakatām un cietiem priekšmetiem)
• Krāsa: sarkana (viegla identifikācija)
• Izturīgs polimēra korpuss, iztur mehānisko spriegumu
• Uzticami kontakti ar zemu pārejas pretestību

Pirms uzstādīšanas atslēdziet strāvu un pārbaudiet saderību ar ķēdi. Noņemiet kabeļa izolāciju, ievietojiet vadus attiecīgajos spailēs un pievelciet skrūves ar ieteicamo griezes momentu. Samontējiet korpusu un nostipriniet kabeļa uzgriezni, lai saglabātu IP44 aizsardzību. Pēc montāžas vizuāli pārbaudiet un izmēriet nepārtrauktību. Pievienojiet spraudni saderīgai CEE kontaktligzdai tikai tad, kad strāva ir izslēgta. Lietojiet tikai pagaidu savienojumiem noteiktajās robežās. Regulāri pārbaudiet kontaktus un korpusu, nomainiet, ja ir mehāniski bojājumi. Pārliecinieties, ka kabeļa šķērsgriezums un spaiļu griezes moments atbilst slodzei, un ievērojiet vietējos elektrodrošības noteikumus.
