BrightSign GPIO-TB-6 GPIO spaiļu bloka adapteris

Nav vairs jālodē vai jāķeras ar sīko 3,5 mm ligzdu, lai pie BrightSign atskaņotāja pieslēgtu pogas, gaismas diodes vai sensorus. GPIO-TB-6 pārveido atskaņotāja GPIO portu par ērtu 6 kontaktu spaiļu bloku, kurā vadus ieskrūvē ar skrūvgriezi – ātri, uzticami un bez lodēšanas.

Kam tas paredzēts

Šis adapteris ir domāts AV integratoriem, digitālās signalizācijas uzstādītājiem un automatizācijas inženieriem, kuriem jāsavieno BrightSign atskaņotāji ar fiziskām vadības ierīcēm vai sensoriem. Tas sader ar BrightSign XD, XT, HD un LS sērijas atskaņotājiem, kuriem ir 3,5 mm GPIO ports.

Galvenās priekšrocības

• Pārveido 3,5 mm GPIO ligzdu par 6 kontaktu spaiļu bloku
• Nodrošina 4 GPIO kanālus (digitālā ieeja/izeja), kā arī 3,3 V barošanas un zemējuma kontaktus
• Komplektā iekļauts 1,8 m garš 3,5 mm stereo vads tiešam savienojumam ar atskaņotāju
• Atbalsta ārējās ierīces: spiedpogas, gaismas diodes, kustības sensorus un relejus
• Kompakts, izturīgs ABS plastmasas korpuss ar metāla sakausējuma spailēm
• Nav nepieciešama lodēšana vai speciāli instrumenti – vienkārši pieskrūvē vadus

Specifikācijas

• Produkta veids: GPIO spaiļu bloks / sadales plate
• Atskaņotāja savienotājs: 3,5 mm stereo ligzda (vīrišķā)

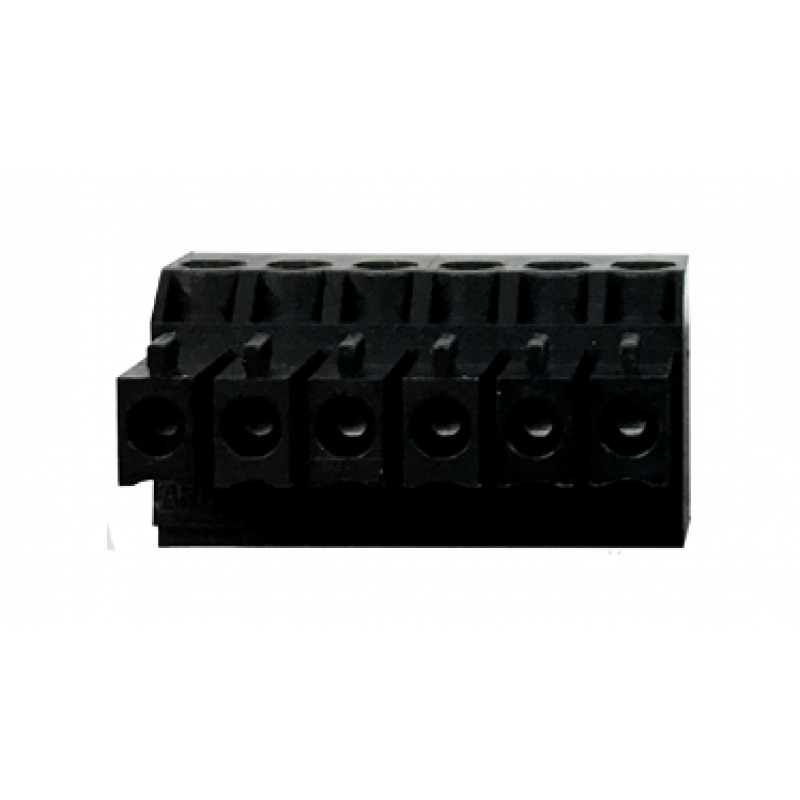

• Ārējās ierīces savienotājs: 6 kontaktu spaiļu bloks
• GPIO kanāli: 4 (digitālā ieeja/izeja)
• Kopējais kontaktu skaits: 6 (4 GPIO, 1 x 3,3 V barošana, 1 x zemējums)
• Barošana no atskaņotāja: 3,3 V līdzstrāva
• Iekļautā vada garums: 1,8 m
• Korpusa materiāls: ABS plastmasa
• Spaiļu materiāls: metāla sakausējums
• Krāsa: melna
• Darba temperatūra: 0°C līdz 50°C
• Montāža: brīvi stāvošs / uz galda

Padoms: Pirms pieslēgšanas noteikti izslēdz BrightSign atskaņotāju. Spaiļu blokam izmanto 16–28 AWG vadu un cieši pievelc skrūves, lai izvairītos no neregulāriem kontaktiem. LED indikatoriem pieslēdz anodu pie GPIO kontakta, katodu pie zemējuma, un BrightAuthor programmatūrā konfigurē GPIO kā izeju.
