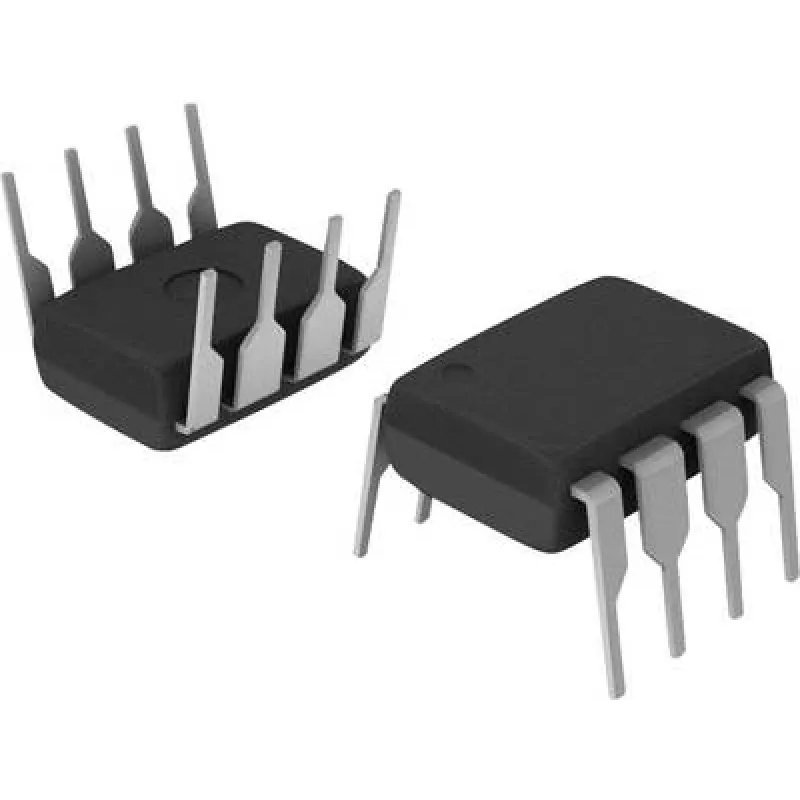

Optoizolēts vārtu draiveris BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole maiņstrāvai/līdzstrāvai

BROADCOM HCPL-3120-000E ir optoizolēts vārtu draiveris DIP-8 korpusā, kas nodrošina galvanisko izolāciju starp vadības loģiku un jaudas tranzistoru vārtiem. Pateicoties push-pull (totem-pole) izejas posmam, tas ir piemērots gan maiņstrāvas, gan līdzstrāvas lietojumiem, kur nepieciešama izolēta vārtu vadība un ātra pārslēgšanās. Iekārta apvieno LED ieeju un tranzistora izeju ar iebūvētu draivera jaudu, ļaujot droši vadīt IGBT, MOSFET un citus jaudas slēdžus, vienlaikus pasargājot jutīgās vadības shēmas no augsta sprieguma un pārejas procesiem.

Praktiskas pielietošanas scenāriji

• IGBT vārtu izolēta vadība invertoros un motora piedziņās
• MOSFET vārtu draiveris barošanas blokos un pārveidotājos
• Aizsargā mikrokontrolleru vai loģikas izejas no augstsprieguma pārspriegumiem un trokšņiem
• Piemērots caururbuma montāžai prototipēšanā un nelielās sērijās

Galvenās specifikācijas

• Korpusa tips: DIP-8 caururbuma montāžai
• Izejas posms: push-pull (totem-pole) draiveris
• Izolācija: optiskā galvaniskā izolācija starp ieeju un izeju
• Piemērots maiņstrāvas un līdzstrāvas vārtu vadībai
• Paredzēts jaudas tranzistoru, piemēram, IGBT un MOSFET, vadīšanai
• Ieeja: LED vadīta, saderīga ar loģikas līmeņa signāliem
