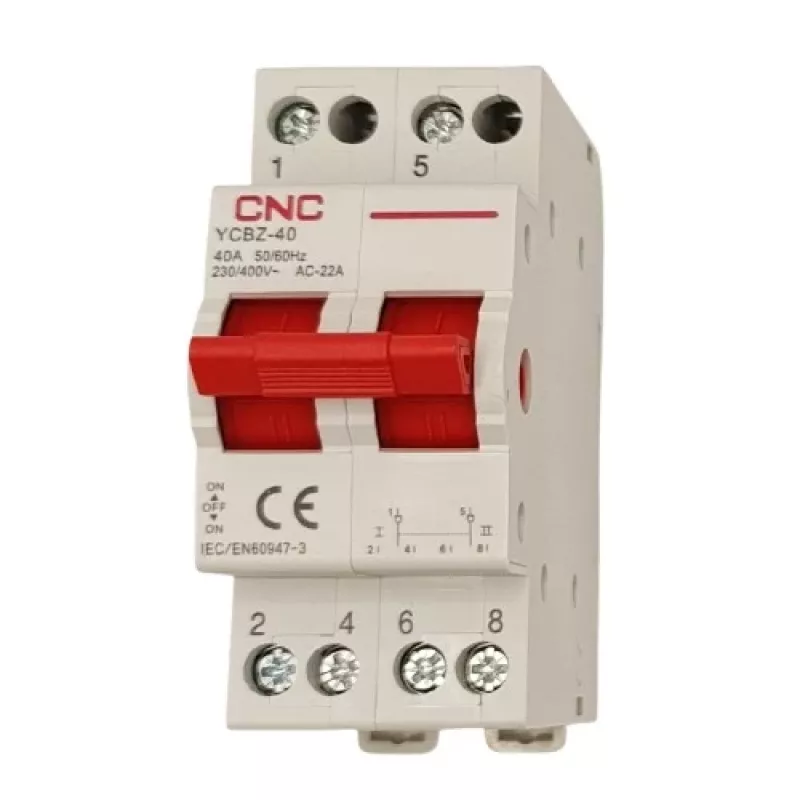

CNC EL240364 YCBZ-40 modulārais pārslēdzējs, 2 polu, 40 A, 1-0-2, DIN sliedei

40 ampēru pārslēgšanas jauda kompaktā divu moduļu korpusā — tas ir tas, ko iegūstat ar CNC YCBZ-40. Šis modulārais pārslēdzējs ļauj manuāli pārslēgties starp diviem barošanas avotiem, neuzstādot apjomīgu industriālo rotācijas slēdzi. Pateicoties 1-0-2 (ON-OFF-ON) secībai, starp avotiem vienmēr ir skaidrs pārtraukums, kas novērš nejaušu savienošanu.

Galvenās priekšrocības

• Divu polu (2P) konfigurācija vienfāzes 230 V maiņstrāvas vai fāžu starp 400 V maiņstrāvas ķēdēm
• Nominālā strāva 40 A — piemērots galvenā/rezerves barošanas pārslēgšanai un ģeneratora pieslēgšanai
• Trīs pozīcijas: 1-0-2, ar nepārprotamu OFF stāvokli starp abām ON pozīcijām
• Kompakts dizains: tikai 2 moduļi (36 mm), montāža uz standarta 35 mm DIN sliedes
• Augsta elektriskā noturība: 10 000 ciklu; mehāniskā noturība: 20 000 ciklu
• Plašs spaiļu diapazons: pieņem vadu no 1 līdz 25 mm² (dzīslu vai savītu)
• Atbilst IEC/EN 60947-3 zema sprieguma sadales iekārtu prasībām

Izmantošana ikdienā

Strāvas padeves pārtraukuma gadījumā vienkārši pārslēdziet sviru no pozīcijas 1 (tīkls) uz 0 (izslēgts) un pēc tam uz pozīciju 2 (ģenerators). Skaidrā taustes atgriezeniskā saite un redzamais pozīcijas indikators novērš nejaušu savienošanu. IP20 spaiļu aizsardzība un darba temperatūras diapazons no -5 °C līdz +40 °C padara to uzticamu tipiskos elektriskajos sadales skapjos. Nominālais izolācijas spriegums 500 V un impulsa izturības spriegums 4 kV nodrošina papildu drošības rezervi pret sprieguma pārspriegumiem.

Pilnas specifikācijas

• Produkta veids: modulārais pārslēdzējs
• Polu skaits: 2P
• Nominālā strāva (In): 40 A
• Pārslēgšanas pozīcijas: 1-0-2 (ON-OFF-ON)
• Nominālais darba spriegums: 230 V maiņstrāva (vienfāze) / 400 V maiņstrāva (starp fāzēm)
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Standartu atbilstība: IEC/EN 60947-3
• Montāžas veids: 35 mm DIN sliede
• Elektriskā noturība: 10 000 ciklu
• Mehāniskā noturība: 20 000 ciklu
• Spaiļu šķērsgriezums: 1-25 mm² (dzīslu/savītu)
• Darba temperatūras diapazons: -5 °C līdz +40 °C
• Uzglabāšanas temperatūras diapazons: -25 °C līdz +70 °C
• Aizsardzības pakāpe: IP20 (spailes)
• Moduļu skaits: 2 (36 mm platums)
• Pielietojums: galvenā/rezerves barošanas pārslēgšana, ģeneratora pieslēgšana

Noslēgumā

Uzstādītājiem un sadales skapju būvētājiem YCBZ-40 piedāvā uzticamu un vietu taupošu risinājumu manuālai avotu pārslēgšanai, ko atbalsta CNC kvalitāte un atbilstība starptautiskajiem standartiem.
