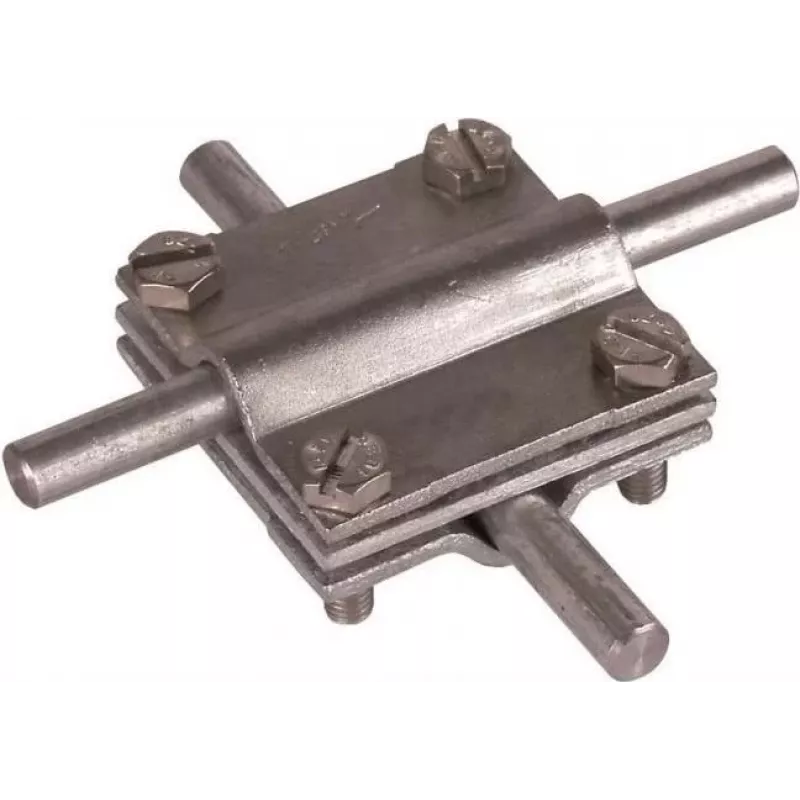

DEHN 314310 krustveida savienotājs ar starpplāksni, tērauds, karsti cinkots

Kad zibens aizsardzības sistēmā vajag savienot apaļos vadus krusteniski, bet tie nedrīkst saskarties, parasti nākas meklēt risinājumu ar atsevišķām detaļām. DEHN 314310 krustveida savienotājs ar iebūvētu starpplāksni atrisina šo problēmu vienā piegājienā – tas nodrošina gan mehānisku atdalījumu, gan stingru savienojumu.

Kāpēc izvēlēties šo savienotāju

• Krustveida konfigurācija ļauj savienot apaļos vadus taisnā leņķī, kad tie šķērso viens otru.
• Starpplāksne nodrošina drošu, vibrācijizturīgu stiprinājumu – savienojums neatslābst pat intensīvas slodzes laikā.
• Karsti cinkots tērauds (tZn) nodrošina ilgstošu korozijas aizsardzību gan ārpus telpām, gan rūpnieciskā vidē.
• Piemērots apaļajiem vadītājiem ar diametru 8–10 mm.
• Atbilst DIN EN 62561-1 standartam zibens aizsardzības komponentiem.

Praktiska lietošana

Šo krustveida savienotāju izmanto zemējuma un potenciālu izlīdzināšanas instalācijās, kur vadiem jāšķērso viens otru bez tieša kontakta. Pateicoties starpplāksnei, tas ir ideāli piemērots atklātām āra vietām, kur nepieciešama papildu mehāniskā izturība. Montāža ir vienkārša, izmantojot M8 x 25 sešstūra skrūves.

Tehniskie dati

• Produkta veids: krustveida savienotājs
• Materiāls: tērauds (St)
• Virsmas apstrāde: karsti cinkots (tZn)
• Savienojamo vadu tips: apaļie vadi
• Savienojamo vadu diametrs: 8–10 mm
• Savienojumu skaits: 4
• Montāžas veids: virsmas montāža / skrūvju savienojums
• Skrūvju izmērs: M8 x 25
• Korozijas izturība: augsta
• UV izturība: jā
• Atbilstība standartam: DIN EN 62561-1
• Uzstādīšanas vide: āra / rūpnieciska
• Krāsa: metāliski pelēka
• Darba temperatūras diapazons: no -40°C līdz +80°C

Nobeigumā

Ja nepieciešams uzticams krustveida savienojums zibens aizsardzības sistēmā, DEHN 314310 ar starpplāksni nodrošinās ilgstošu veiktspēju pat prasīgos apstākļos. Uzstādot, pārliecinieties, ka vadi ir tīri un skrūves pievilktas ar atbilstošu griezes momentu, lai nodrošinātu drošu elektrisko kontaktu.
