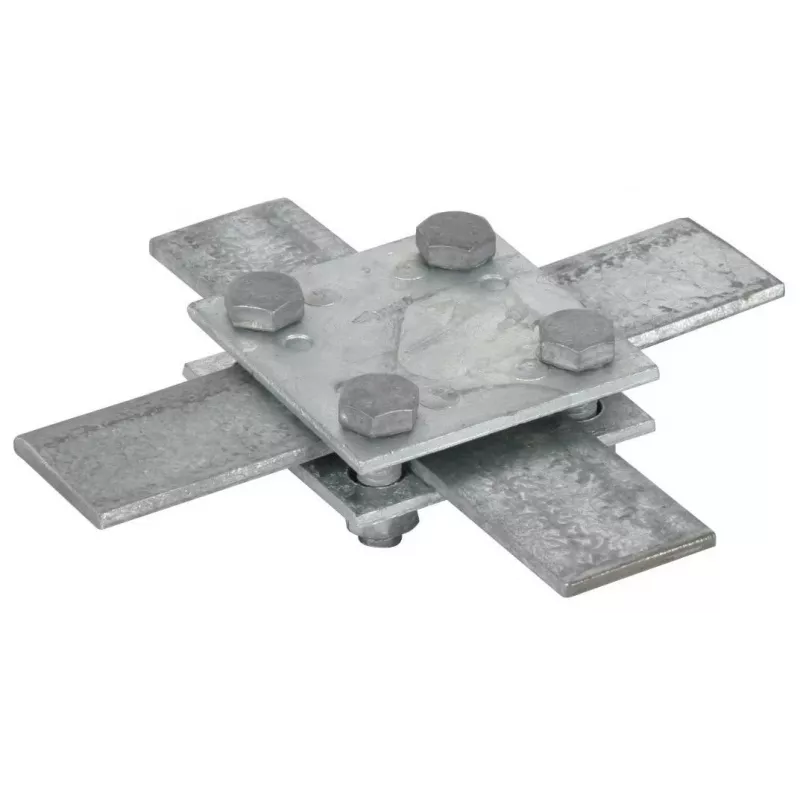

DEHN 318033 krustveida savienotājs plakaniem vadiem 30x3-4mm, karsti cinkots tērauds

30 mm plati un 3–4 mm biezi plakanie vadi tiek savienoti 90 grādu leņķī, izmantojot DEHN 318033 krustveida savienotāju. Tas ir paredzēts zibensaizsardzības un zemējuma sistēmām, kur nepieciešams uzticams un ilgmūžīgs savienojums.

Kam paredzēts

Šis savienotājs ir piemērots elektriķiem, montētājiem un inženieriem, kas strādā ar zibensaizsardzības un zemējuma instalācijām. Tas nodrošina mehānisku stiprību un elektrisku kontinuitāti, savienojot divus plakanos vadus šķērsām. Pateicoties karsti cinkotajam tēraudam, tas ir izturīgs pret koroziju gan iekštelpās, gan ārpusē.

Galvenās priekšrocības

• Savieno plakanos vadus 30 mm platumā un 3–4 mm biezumā
• Karsti cinkots tērauds (St/tZn) nodrošina ilgstošu aizsardzību pret rūsu
• 90° krustveida savienojums ļauj elastīgi izvietot vadus
• Atbilst DIN EN 62561-1 standartam zibensaizsardzības komponentiem
• Piemērots lietošanai gan ārā, gan iekšā

Tehniskie dati

• Materiāls: tērauds, karsti cinkots (St/tZn)
• Vada tips: plakans vads
• Vada platums: 30 mm
• Vada biezums: 3–4 mm
• Savienojuma tips: krustveida (90°)
• Vadu skaits: 2
• Skrūves izmērs: M8
• Korozijas klase: III (saskaņā ar EN 62561-1)
• Montāžas veids: virsmas montāža

Kā lietot

Novietojiet abus plakanos vadus 90 grādu leņķī, ievietojiet tos savienotājā un pievelciet M8 skrūves. Pārliecinieties, ka vadi ir tīri un bez krāsas, lai nodrošinātu labu elektrisko kontaktu. Savienotāju var montēt tieši uz virsmas.

Ieteikums: regulāri pārbaudiet savienojuma stingrību un vizuāli novērtējiet cinka pārklājuma stāvokli, īpaši agresīvā vidē. Ja nepieciešams, pievelciet skrūves atbilstoši ražotāja norādītajam griezes momentam.
