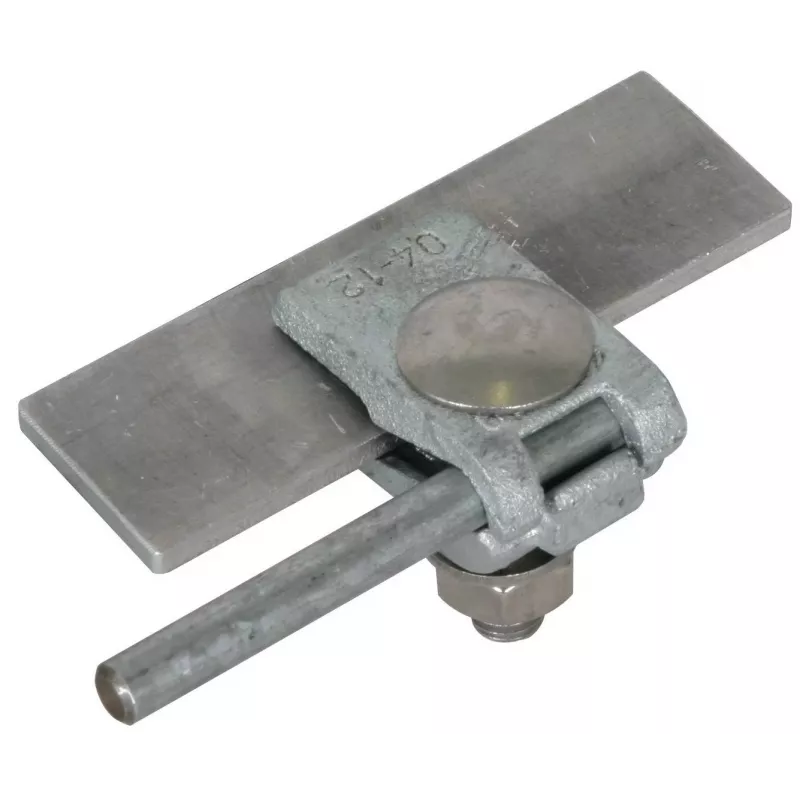

DEHN 371008 TG7tZn universālais savienojuma spaile apaļiem un plakaniem vadiem

Elektromontieriem un zibensaizsardzības sistēmu uzstādītājiem, kuri strādā ar zemējuma un zibensaizsardzības kontūriem, DEHN 371008 TG7tZn ir ikdienas darba instruments. Šī universālā spaile ļauj vienā mezglā savienot apaļu vadītāju ar plakanu vadītāju vai konstrukcijas elementu, nodrošinot mehāniski izturīgu un elektriski drošu kontaktu.

Kāpēc tā noder

• Universāls risinājums: der gan apaļiem (7–10 mm diametrā), gan plakaniem (30–40 mm platumā) vadiem.
• Karsti cinkota tērauda korpuss – augsta izturība pret laika apstākļiem gan ārā, gan iekštelpās.
• M8 sešstūra skrūve ar 15 Nm pievilkšanas momentu nodrošina stabilu un ilgstošu savienojumu.
• Atbilst EN 62561-1 standartam, kas ir būtiski zibensaizsardzības sistēmu sertifikācijā.

Kam piemērota

Šī spaile ir paredzēta profesionāļiem, kuri uzstāda zibensaizsardzības un zemējuma sistēmas – gan jaunbūvēs, gan renovācijas projektos. Tā ir piemērota arī tiem, kuri strādā ar metāla konstrukcijām, kur nepieciešams savienot apaļus un plakanus vadītājus.

Galvenie tehniskie dati

• Materiāls: karsti cinkots tērauds
• Apaļa vadītāja diametrs: 7–10 mm
• Plakana vadītāja platums: 30–40 mm
• Skrūve: M8 sešstūra
• Pievilkšanas moments: 15 Nm
• Vadu skaits: 2
• Standarts: EN 62561-1
• Produktu saime: DEHN + SÖHNE TG
• Uzstādīšana: ar skrūvēšanu
• Lietošana: zibensaizsardzības un zemējuma sistēmās

Kā lietot

Ievietojiet apaļo vadītāju un plakano vadītāju (vai konstrukcijas elementu) spailes ligzdās, pēc tam pievelciet M8 sešstūra skrūvi ar griezes momenta atslēgu līdz 15 Nm. Pārliecinieties, ka vadi ir tīri un bez krāsas, lai nodrošinātu labu elektrisko kontaktu. Spaile ir piemērota gan iekštelpu, gan āra apstākļiem, pateicoties karsti cinkotajam pārklājumam.

Praktiski padomi

Vienmēr izmantojiet griezes momenta atslēgu, lai pievilktu skrūvi precīzi līdz 15 Nm – pārāk vājš savienojums var izraisīt pārkaršanu, bet pārāk stiprs var deformēt vadu. Regulāri pārbaudiet savienojumus pēc vētras vai stipra vēja, jo pat neliela atslābšana var samazināt zibensaizsardzības efektivitāti.
