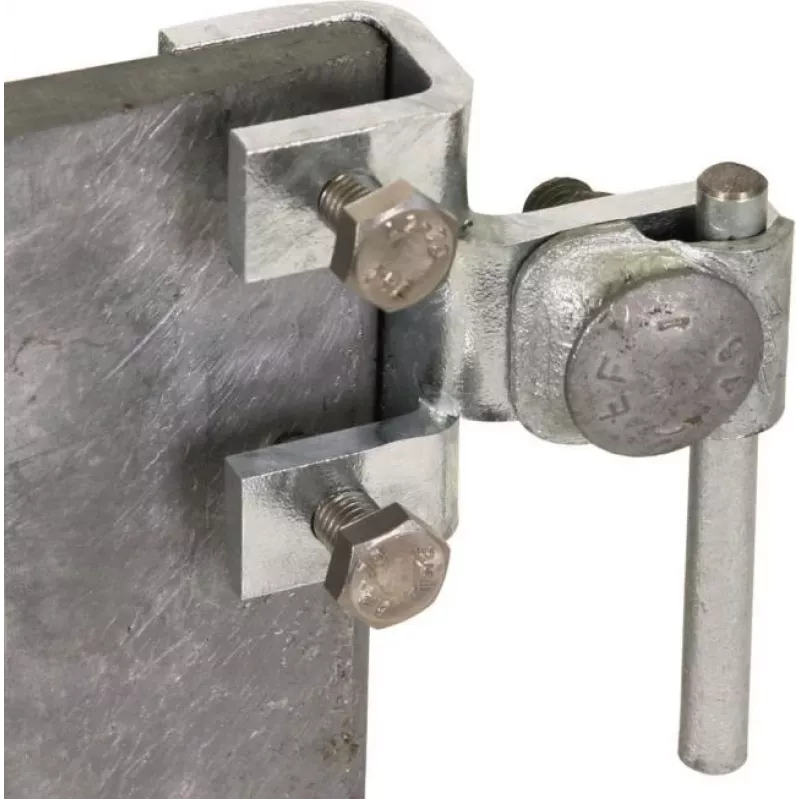

DEHN 372110 savienojuma spaile St/tZn vertikāla profiliem 3-18 mm

Zibensaizsardzības un zemējuma sistēmās savienojumiem jāiztur ekstrēmas strāvas un laika apstākļi. DEHN 372110 savienojuma spaile ir radīta tieši šādiem apstākļiem – tā nodrošina uzticamu savienojumu starp apaļiem vadītājiem (8–10 mm) un plakanām sliedēm (3–18 mm) vertikālā stāvoklī. Karsti cinkotais tērauds (St/tZn) garantē ilgstošu korozijas izturību pat rūpnieciskā vidē.

Galvenās priekšrocības

• Zibens strāvas nestspēja 100 kA (10/350 µs) – piemērota smagiem apstākļiem
• Smagās klases H konstrukcija ar augstu mehānisko izturību
• Karsti cinkots tērauds (St/tZn) ar III korozijas izturības klasi
• Vertikāls montāžas risinājums vietas taupīšanai
• M10 skrūve ar ieteicamo pievilkšanas momentu 20 Nm

Kas to padara uzticamu

Šī spaile atbilst EN 62561-1 standartam, kas apliecina tās piemērotību zibensaizsardzības sistēmām. Tā ir paredzēta āra un rūpnieciskai videi, kur mitrums, temperatūras svārstības un mehāniskās slodzes ir ikdiena. Karsti cinkotais pārklājums nodrošina aizsardzību pret rūsu, tāpēc savienojums paliek stabils gadu gaitā.

Tehniskā specifikācija

• Materiāls: tērauds, karsti cinkots (St/tZn)
• Apaļa vadītāja diametrs: 8–10 mm
• Plakanas sliedes izmērs: 3–18 mm
• Montāžas veids: vertikāls
• Standarts: EN 62561-1
• Klase: H (smagā)
• Korozijas izturības klase: III
• Skrūve: M10
• Ieteicamais pievilkšanas moments: 20 Nm
• Stiprinājuma tips: uzspīlējams
• Lietošanas vide: āra, rūpnieciska

Kam piemērota

Šī spaile ir paredzēta elektriķiem, zibensaizsardzības sistēmu uzstādītājiem un rūpniecisko objektu apkopējiem, kuri strādā ar augstas prasības pret drošību. Tā ir ideāla vietās, kur nepieciešams savienot apaļus un plakanus vadītājus vertikāli, piemēram, uz ēku fasādēm, skursteņiem vai rūpnieciskām konstrukcijām.

Kā lietot

Uzstādot, ievietojiet apaļo vadītāju (8–10 mm) un plakano sliedi (3–18 mm) attiecīgajās spailes vietās, pēc tam pievelciet M10 skrūvi ar 20 Nm momentu. Pārliecinieties, ka savienojums ir stingrs un nodrošina labu elektrisko kontaktu. Pirms lietošanas pārbaudiet, vai spaile nav bojāta un vai cinkotais pārklājums ir nebojāts.

Padoms: vienmēr izmantojiet momentatslēgu, lai nodrošinātu precīzu 20 Nm pievilkšanas momentu – tas garantē gan mehānisko noturību, gan elektrisko vadītspēju. Regulāri pārbaudiet savienojumus pēc vētras vai stipra vēja, lai pārliecinātos, ka tie joprojām ir droši.
