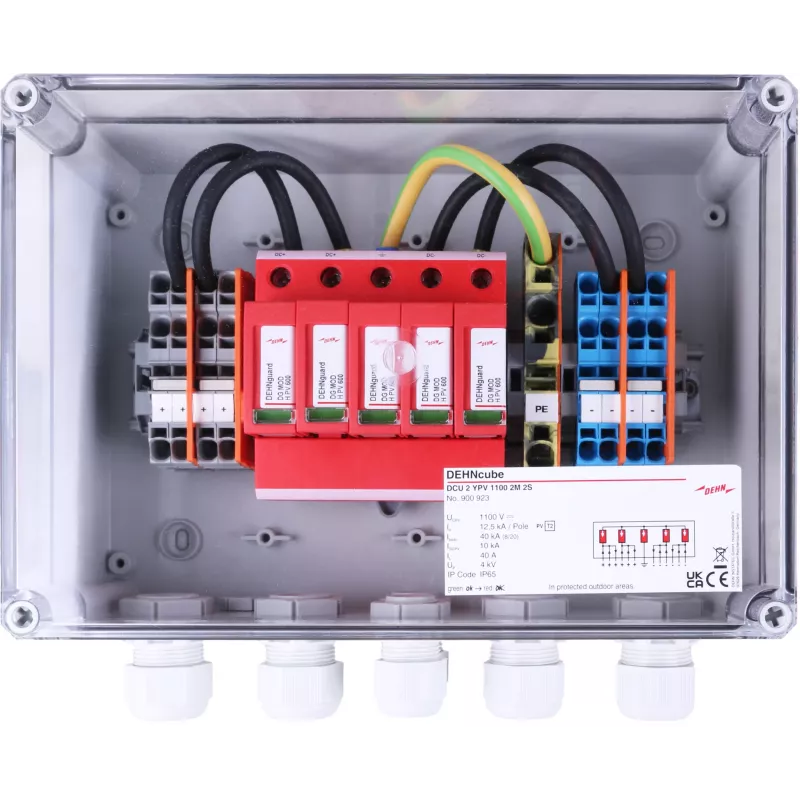

DEHN 900923 DCU 2 YPV 1100 2M 2S PV virkņu sadales kārba ar pārsprieguma aizsardzību, IP65, 2 MPPT, 2 virknes uz MPPT

1100 V līdzstrāvas maksimālais darba spriegums un 200 A īsslēguma strāvas nomināls uz vienu MPPT — šie skaitļi nosaka, ka šī sadales kārba ir domāta nopietnām saules elektrostacijām, nevis maziem jumta risinājumiem. DEHN 900923 DCU 2 YPV 1100 2M 2S apvieno divus MPPT ieejas kanālus ar divām virknēm katrā, nodrošinot gan savienošanu, gan iebūvētu pārsprieguma aizsardzību vienā UV izturīgā IP65 korpusā.

Kāpēc izvēlēties šo risinājumu

Rūpnīcā salikta Y-savienojuma shēma ar SCI tehnoloģiju nodrošina uzticamu aizsardzību gan kopējā, gan diferenciālajā režīmā. Vizuāla kļūdas indikācija ļauj ātri pārbaudīt statusu, neatverot korpusu — tas ietaupa laiku apkalpošanas laikā. Skrūvju spailes pieņem vadus līdz 16 mm² viendzīslas vai 10 mm² elastīgas konstrukcijas, kas vienkāršo uzstādīšanu.

Kam piemērota

• Fotoelementu sistēmām ar diviem MPPT un divām virknēm uz katra MPPT
• Āra uzstādīšanai pie sienas, kur nepieciešama IP65 aizsardzība
• Lietojumiem ar līdzstrāvas spriegumu līdz 1100 V

Galvenie tehniskie parametri

• 2. tipa pārsprieguma aizsardzības ierīce saskaņā ar EN 50539-11
• Nominālā izlādes strāva: 20 kA (8/20 µs) uz polu
• Maksimālā izlādes strāva: 40 kA (8/20 µs) uz polu
• Sprieguma aizsardzības līmenis: ≤ 4,0 kV
• Darba temperatūras diapazons: no -25 °C līdz +60 °C

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādiet sadales kārbu pēc iespējas tuvāk PV virknēm un nodrošiniet pareizu iezemējumu. Izmantojiet kabeļu blīves, kas atbilst vadītāju šķērsgriezumam, lai saglabātu IP65 klasi.
