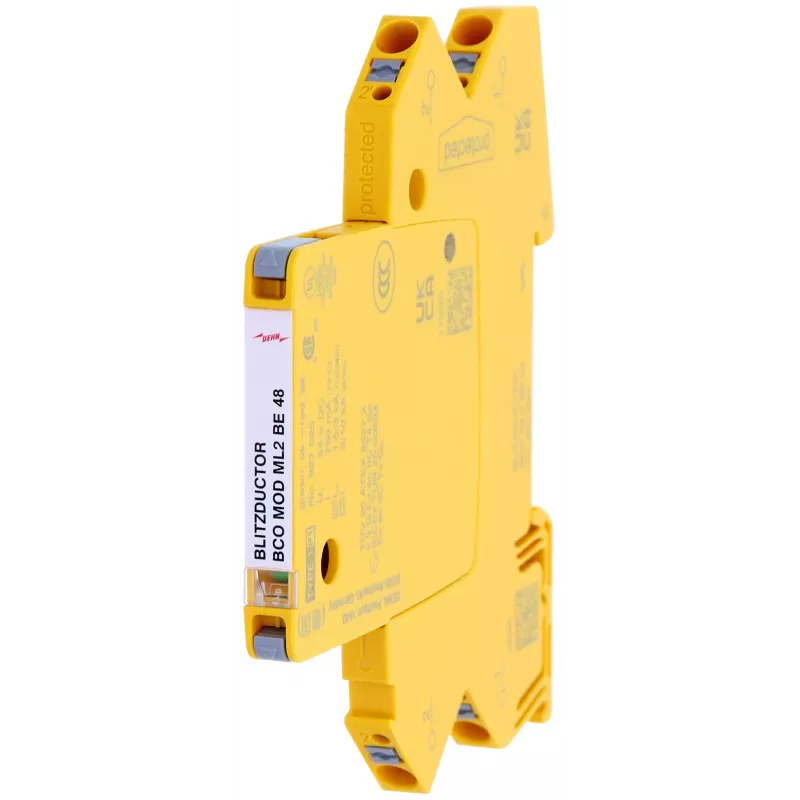

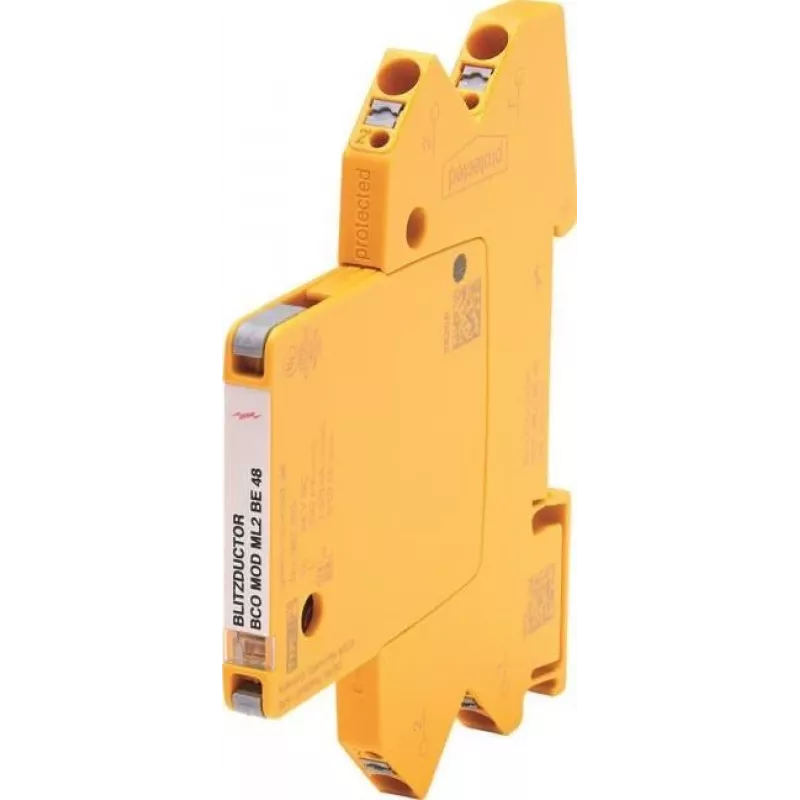

DEHN 927225 BCO ML2 BE 48 modulārais kombinētais pārsprieguma aizsargs 2 vadiem

Ja jūsu mērījumu vai vadības sistēmas signāla līnijas ir pakļautas zibens izraisītiem pārspriegumiem, tās var sabojāt jutīgo elektroniku vai izraisīt kļūdainus datus. DEHN BCO ML2 BE 48 ir modulārais kombinētais pārsprieguma aizsargs, kas īpaši izstrādāts, lai aizsargātu divus vadus (vienu pāri) analogajās un digitālajās saskarnēs. Tas nodrošina gan līnijas-līnijas, gan līnijas-zemes aizsardzību, saglabājot signāla integritāti pat prasīgā industriālā vidē.

Galvenās priekšrocības

• Aizsargā 2 vadus (1 pāri) mērījumu un vadības ķēdēs
• Nominālais spriegums 48 V DC, maksimālais pastāvīgais darba spriegums 53 V DC
• Augsta izlādes jauda: 10 kA (8/20 µs) nominālā, 2,5 kA (10/350 µs) impulsa strāva uz līniju
• Zemi aizsardzības līmeņi: ≤250 V līnija-līnija, ≤600 V līnija-PE
• Plašs joslas platums ar robežfrekvenci 10 MHz un ievades zudumiem ≤0,3 dB pie 10 MHz
• Zema kapacitāte ≤100 pF, piemērota augstfrekvences signāliem
• Izturīgs IP65 korpuss, UV izturīgs termoplasts, piemērots skarbiem apstākļiem
• Darba temperatūras diapazons no -40 °C līdz +80 °C

Ikdienas lietošanā

Uzstādīšana notiek ar skrūvju spailēm un virsmas montāžu, tāpēc BCO ML2 BE 48 viegli integrējas vadības skapjos vai lauka korpusos. IP65 aizsardzības pakāpe ļauj to uzstādīt putekļainās vai mitrās vietās bez papildu aizsardzības. Pateicoties zemajai kapacitātei un augstajai robežfrekvencei, pat ātri analogie signāli vai digitālās datu plūsmas iziet caur to bez kropļojumiem, savukārt jaudīgā pārsprieguma absorbcija pasargā jutīgo elektroniku no zibens izraisītiem pārejas procesiem.

Pilna specifikācija

• Produkta veids: Modulārais kombinētais pārsprieguma aizsargs
• Pielietojums: Mērījumu un vadības sistēmas, analogās/digitālās saskarnes
• Vadu skaits: 2 (1 pāris)
• Nominālais spriegums (Un): 48 V DC
• Maksimālais pastāvīgais darba spriegums (Uc): 53 V DC
• Nominālā izlādes strāva (In): 10 kA (8/20 µs)
• Impulsa izlādes strāva (Iimp): 2,5 kA (10/350 µs) uz līniju
• Sprieguma aizsardzības līmenis (Up) līnija-līnija: ≤250 V
• Sprieguma aizsardzības līmenis (Up) līnija-PE: ≤600 V
• Robežfrekvence (fg): 10 MHz (pie 100 Ω)
• Ievades zudumi (aE): ≤0,3 dB (pie 10 MHz)
• Kapacitāte (C) līnija-līnija: ≤100 pF
• Kapacitāte (C) līnija-PE: ≤100 pF
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: Virsmas montāža (sienas montāža)
• Korpusa materiāls: Termoplasts, UV izturīgs
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP65

Nobeiguma piezīme

DEHN BCO ML2 BE 48 nodrošina uzticamu pārsprieguma aizsardzību kritiskām signāla līnijām, nepasliktinot signāla kvalitāti, tāpēc tas ir būtisks komponents rūpnieciskās automatizācijas un procesu vadības lietojumos.
