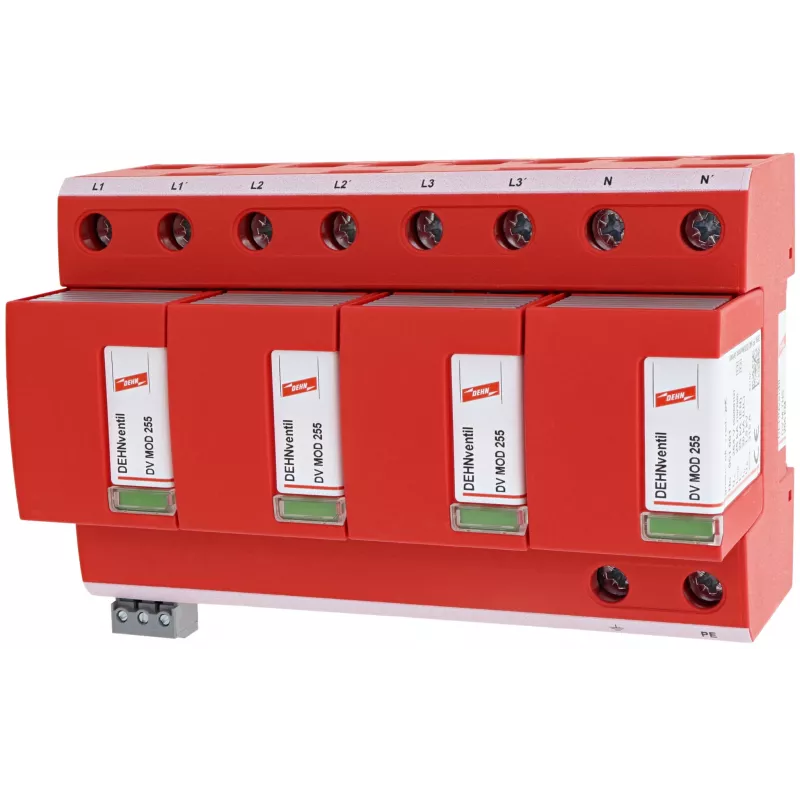

DEHN 951405 modulārais kombinētais pārsprieguma aizsargs TN-S sistēmām FM IP20

Ja elektroinstalācijā ir TN-S sistēma, zibens spēriens var vienā mirklī iznīcināt dārgas iekārtas. DEHN 951405 ir modulārais kombinētais pārsprieguma aizsargs, kas paredzēts tieši šādām sistēmām un spēj novadīt līdz 25 kA lielu zibens impulsa strāvu.

Kāpēc izvēlēties DEHN 951405?

• Augsta impulsa strāvas izturība: kopējā zibens impulsa strāva 25 kA (10/350 µs), katram polam 7,5 kA.
• Zems aizsardzības līmenis: sprieguma aizsardzības līmenis ≤ 1,5 kV – droši aizsargā jutīgas iekārtas.
• Ātra reakcija: iedarbošanās laiks < 100 ns.
• Tālvadības signalizācija: potenciāli brīvs pārslēgšanas kontakts ļauj attālināti uzraudzīt aizsarga stāvokli.
• Kompakts izmērs: moduļa platums tikai 4,5 TE (81 mm), montāža uz DIN sliedes (35 mm).

Kam piemērots?

Šis kombinētais 1. un 2. tipa pārsprieguma aizsargs ir ideāls risinājums dzīvojamām ēkām, birojiem, veikaliem un ražošanas telpām, kurās ir TN-S sistēma un nepieciešama gan zibens, gan pārslodzes aizsardzība. Piemērots gan jaunbūvēm, gan esošo instalāciju modernizācijai.

Galvenie tehniskie dati

• Tips: 1. + 2. tipa kombinētais pārsprieguma aizsargs
• Sistēmas konfigurācija: TN-S
• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Zibens impulsa strāva (Iimp) (10/350 µs): 25 kA kopā / 7,5 kA uz polu
• Nominālā izlādes strāva (In) (8/20 µs): 80 kA kopā / 20 kA uz polu
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Turpstrāvas dzēšanas spēja (Ifi): 50 kA rms
• Iedarbošanās laiks (tA): < 100 ns
• Polu skaits: 3+1 (3 fāzes + N-PE)
• Montāža: DIN sliede (35 mm)
• Moduļa platums: 4,5 TE (81 mm)
• Korpusa aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Tālvadības signalizācija: jā (potenciāli brīvs pārslēgšanas kontakts)
• Īsslēguma izturība (Isccr): 50 kA rms (ar maksimālo aizsargdrošinātāju)
• Atbilstība standartiem: IEC 61643-11, EN 61643-11
• Tehnoloģija: dzirksteļu sprauga

Uzstādīšana un lietošana

DEHN 951405 montējams uz standarta 35 mm DIN sliedes sadalnē. Pirms uzstādīšanas pārliecinieties, ka tīkls ir TN-S tipa. Ierīce aizņem 4,5 moduļa platuma vietas. Pievienojiet fāzes vadus (L1, L2, L3) un neitrālo vadu (N) attiecīgajiem spailēm, bet PE vadu – N-PE spailei. Tālvadības signalizācijas kontaktu var izmantot, lai pieslēgtu signalizācijas paneli vai citas uzraudzības ierīces.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, ieteicams uzstādīt DEHN 951405 pēc iespējas tuvāk ievadam un papildus izmantot 2. tipa pārsprieguma aizsargus pie jutīgām iekārtām. Regulāri pārbaudiet aizsarga stāvokli – ja indikators ir mainījis krāsu, modulis ir jānomaina.
