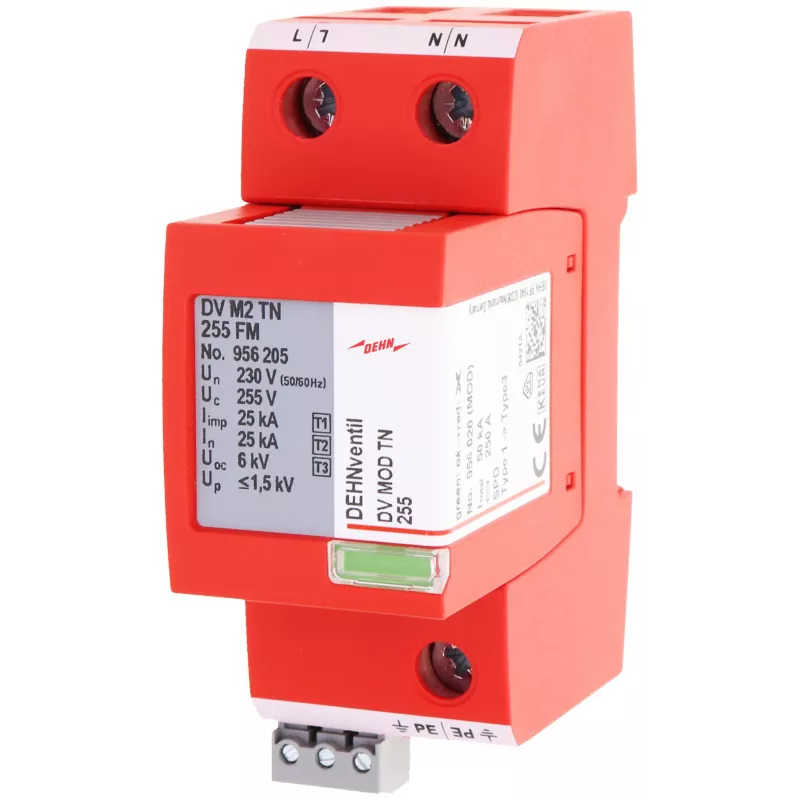

DEHN 956205 Kombinētais pārsprieguma aizsargs Type 1+2+3 DEHNventil M2 (956205)

Ja elektroinstalācijā nav pareiza pārsprieguma aizsardzība, zibens izlāde var vienā mirklī iznīcināt dārgu aprīkojumu. DEHNventil M2 apvieno 1., 2. un 3. tipa aizsardzību vienā kompaktā ierīcē, kas paredzēta 230/400 V AC sistēmām. Tās dzirksteļu spraugas tehnoloģija droši novada lielus zibens strāvas impulsus un ierobežo pārspriegumus, nodrošinot uzticamu aizsardzību jūsu elektroinfrastruktūrai.

Kam paredzēts

Šis kombinētais aizsargs ir ideāli piemērots elektriķiem, sadales skapju montētājiem un objektu apsaimniekotājiem, kuriem nepieciešama izturīga pārsprieguma aizsardzība zemsprieguma sadales sistēmās. Tas der gan rūpnieciskām, gan komerciālām, gan dzīvojamām vajadzībām, kur vietas ir maz, bet veiktspēja nedrīkst ciest.

Galvenās iezīmes

• Kombinētā 1.+2.+3. tipa pārsprieguma aizsardzība vienā ierīcē
• Augsta zibens impulsa strāvas novadīšanas spēja: 12,5 kA uz polu (10/350 µs)
• Zems sprieguma aizsardzības līmenis: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja līdz 50 kA rms
• Kompakts 4 moduļu platums (72 mm) DIN sliedes montāžai
• Darba temperatūras diapazons no -40 °C līdz +80 °C

Specifikācijas

• SPD tips: 1. + 2. + 3. tips
• Nominālais spriegums (U_N): 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums (U_C): 255 V AC
• Zibens impulsa strāva (I_imp) (10/350 µs): 12,5 kA uz polu, 50 kA kopā
• Nominālā izlādes strāva (I_n) (8/20 µs): 20 kA uz polu, 50 kA kopā
• Sprieguma aizsardzības līmenis (U_p): ≤ 1,5 kV pie I_imp, ≤ 1,2 kV pie I_n
• Sekojošās strāvas dzēšanas spēja (I_fi): 50 kA rms
• Maks. rezerves drošinātājs (gL/gG): 315 A
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāžas veids: 35 mm DIN sliede
• Polu skaits: 3-polu + NPE (3+1 shēma)
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: EN 61643-11, IEC 61643-11
• Tehnoloģija: Dzirksteļu sprauga (RADAX Flow)
• Īsslēguma izturība (I_SCCR): 50 kA rms
• Reakcijas laiks (t_A): ≤ 100 ns
• Korpusa materiāls: Termoplasts, UL 94 V-0
• Moduļa platums: 4 TE (72 mm)

Kā lietot

Uzstādiet aizsargu pēc iespējas tuvāk elektroapgādes ievadei, lai nodrošinātu optimālu aizsardzību. Pārliecinieties, ka rezerves drošinātājs nepārsniedz 315 A gL/gG, lai saglabātu pareizu koordināciju. Regulāri pārbaudiet statusa indikācijas logu, lai pārliecinātos, ka ierīce darbojas.

Padoms: montējot uz DIN sliedes, pārbaudiet, vai aizsargs ir stingri nofiksēts un kontakti ir droši pievilkti. Ja statusa logs maina krāsu, nekavējoties nomainiet moduli pret jaunu, lai saglabātu aizsardzības līmeni.
