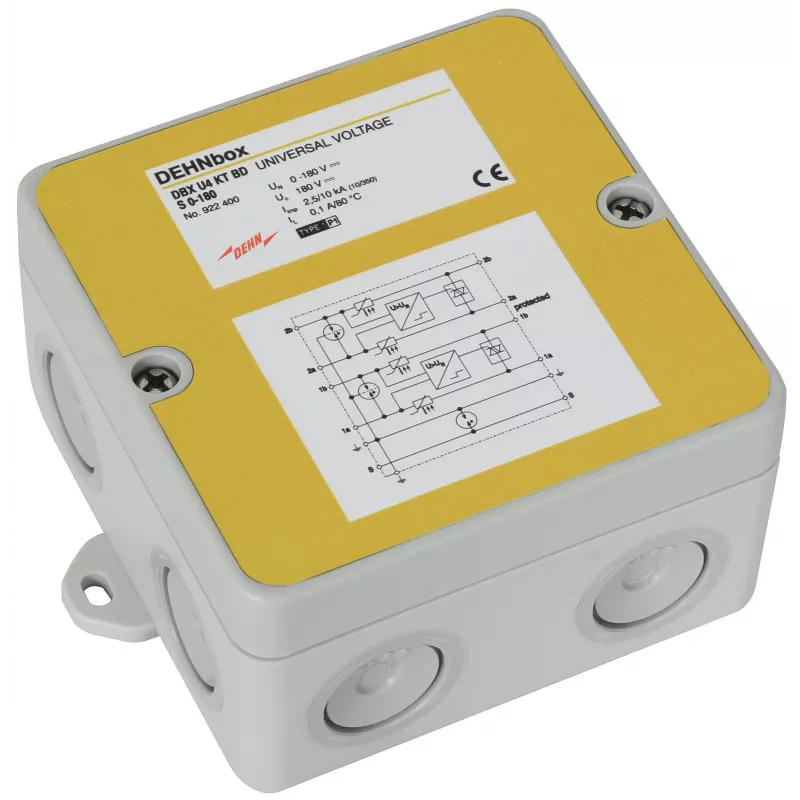

DEHN DBX U4 KT BD S 0-180 180V pelēks kombinētais pārsprieguma aizsargs (922400)

DEHN DBX U4 KT BD S ir kombinētais pārsprieguma aizsargs, kas paredzēts 4 vadu mērījumu un vadības sistēmu datu un signālu līniju aizsardzībai. Tas nodrošina uzticamu aizsardzību pret pārspriegumiem gan līnija-līnija, gan līnija-PG.

Priekšrocības

• Augsta kopējā izlādes strāva 20 kA (8/20 µs) un nominālā izlādes strāva 10 kA katrā līnijā.
• Zems aizsardzības līmenis ≤ 500 V.
• Robusta konstrukcija ar termoplastmasas korpusu, pelēkā krāsā.
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C.
• Vienkārša montāža uz 35 mm DIN sliedes.
• Savienojumi ar skrūvju spailēm.

Piemērots

• 4 vadu mērījumu un vadības sistēmām.
• Datu un signālu līnijām ar darba spriegumu līdz 180 V DC / 127 V AC.
• Rūpnieciskām vidēm, kur nepieciešama uzstādīšana uz DIN sliedes.

Galvenie tehniskie dati

• Nominālais spriegums: 0 - 180 V DC / 0 - 127 V AC
• Maksimālais pastāvīgais darba spriegums: 180 V DC / 127 V AC
• Nominālā izlādes strāva (8/20 µs): 10 kA
• Kopējā izlādes strāva (8/20 µs): 20 kA
• Aizsardzības līmenis līnija-līnija un līnija-PG: ≤ 500 V
• Robežfrekvence: 10 MHz
• Savienojumi: skrūvju spailes
• Montāža: DIN sliede 35 mm
• Korpusa materiāls: termoplastmasa, pelēka
• Darba temperatūra: -40 °C līdz +80 °C

Izmantošana

Uzstādiet aizsargu pēc iespējas tuvāk aizsargājamajai iekārtai. Pārliecinieties, ka sistēmas spriegums un signāla frekvence atbilst aizsarga parametriem. Savienojiet līnijas ar skrūvju spailēm atbilstoši shēmai. Nodrošiniet kvalitatīvu zemējumu, lai pārsprieguma enerģija tiktu novadīta droši.

Padoms: regulāri pārbaudiet aizsarga stāvokli un savienojumu kvalitāti. Ja aizsargs ir bijis pakļauts lielam pārspriegumam, tas var būt jānomaina, pat ja vizuāli nav bojāts.
