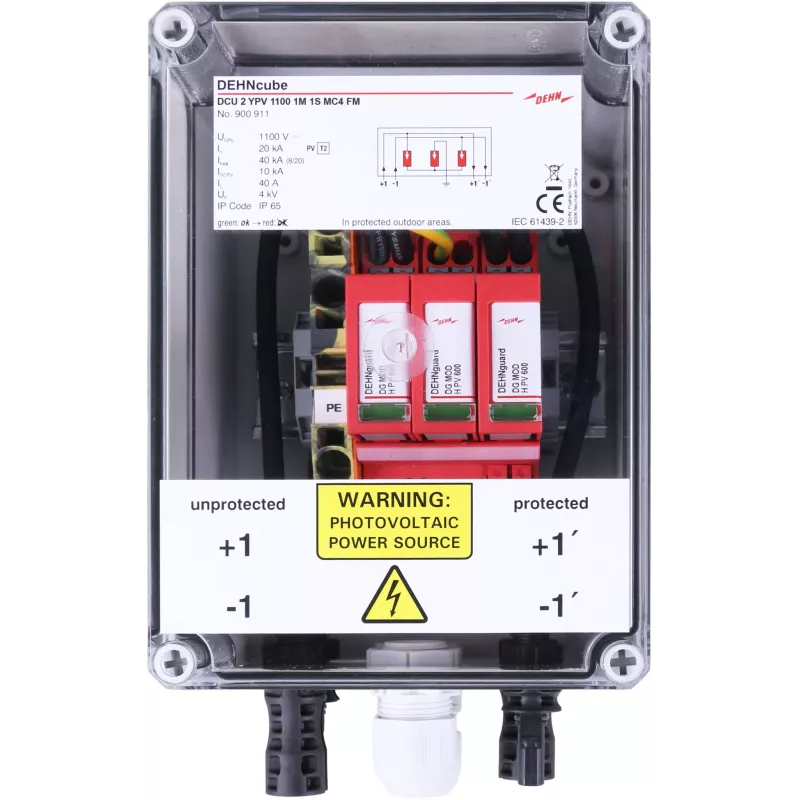

DEHN DCU 2 YPV 1100 1S MC4 FM DCU 2 FM GAK 2. tipa pārsprieguma aizsardzības ierīce PV sistēmām (900911,0)

DEHN DCU 2 YPV 1100 1S MC4 FM ir 2. tipa pārsprieguma aizsardzības ierīce, kas izstrādāta tieši fotoelektriskajām sistēmām līdz 1100 V DC. Atšķirībā no parastajiem SPD, tā apvieno augstas enerģijas varistoru ar iebūvētu SCI drošinātāju, nodrošinot gan pārsprieguma aizsardzību, gan īssavienojuma noturību līdz 1000 A DC vienā kompaktā iekārtā. Tas novērš nepieciešamību pēc atsevišķa drošinātāja un vienkāršo uzstādīšanu uz 35 mm DIN sliedes.

Galvenās priekšrocības

• 2. tipa SPD PV lietojumiem saskaņā ar EN 50539-11 / IEC 61643-31
• Maksimālais pastāvīgais darba spriegums Ucpv: 1100 V DC
• Nominālā izlādes strāva (8/20 µs): 20 kA; maksimālā izlādes strāva: 40 kA
• Sprieguma aizsardzības līmenis Up ≤ 4,0 kV
• Iebūvēts SCI drošinātājs īssavienojuma noturībai līdz 1000 A DC
• Tālvadības signalizācijas kontakts (bezpotenciāla pārslēgšana) statusa uzraudzībai
• Kompakts 3 moduļu platums (aptuveni 54 mm) DIN sliedes montāžai
• Darba temperatūras diapazons: no -40 °C līdz +80 °C; IP20 aizsardzība

Ikdienas lietošanā

Uzstādīta DC sadales kārbā vai invertora ieejā, DCU 2 YPV 1100 1S MC4 FM aizsargā PV virknes no pārejošiem pārspriegumiem, ko izraisa zibens vai komutācijas procesi. Tās sarkanais termoplastiskais korpuss (UL 94 V-0) un skrūvju spailes nodrošina uzticamu savienojumu. Tālvadības signalizācijas kontakts ļauj integrēt ierīci uzraudzības sistēmās, nodrošinot tūlītēju informāciju par ierīces statusu.

Pilni tehniskie dati

• Produkta veids: Pārsprieguma aizsardzības ierīce (SPD)
• SPD klase: 2. tips saskaņā ar EN 50539-11 / IEC 61643-31
• Pielietojums: Fotoelektriskās (PV) sistēmas
• Maks. pastāvīgais darba spriegums (Ucpv): 1100 V DC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maks. izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 4,0 kV
• Īssavienojuma noturība (Iscpv): 1000 A DC (ar iebūvētu drošinātāju)
• Iebūvēts drošinātājs: Jā (SCI tehnoloģija)
• Polu skaits: 2 poli
• Tālvadības signalizācijas kontakts: Jā (bezpotenciāla pārslēgšanas kontakts)
• Montāža: 35 mm DIN sliede
• Moduļu platums: 3 DIN moduļi (aptuveni 54 mm)
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: Termoplasts, sarkans, UL 94 V-0
• Savienojuma veids: Skrūvju spailes

Nobeiguma piezīme

DEHN DCU 2 YPV 1100 1S MC4 FM ir izturīga un uzticama izvēle PV pārsprieguma aizsardzībai, apvienojot augstu izlādes jaudu ar iebūvētu īssavienojuma aizsardzību vietu taupošā dizainā.
