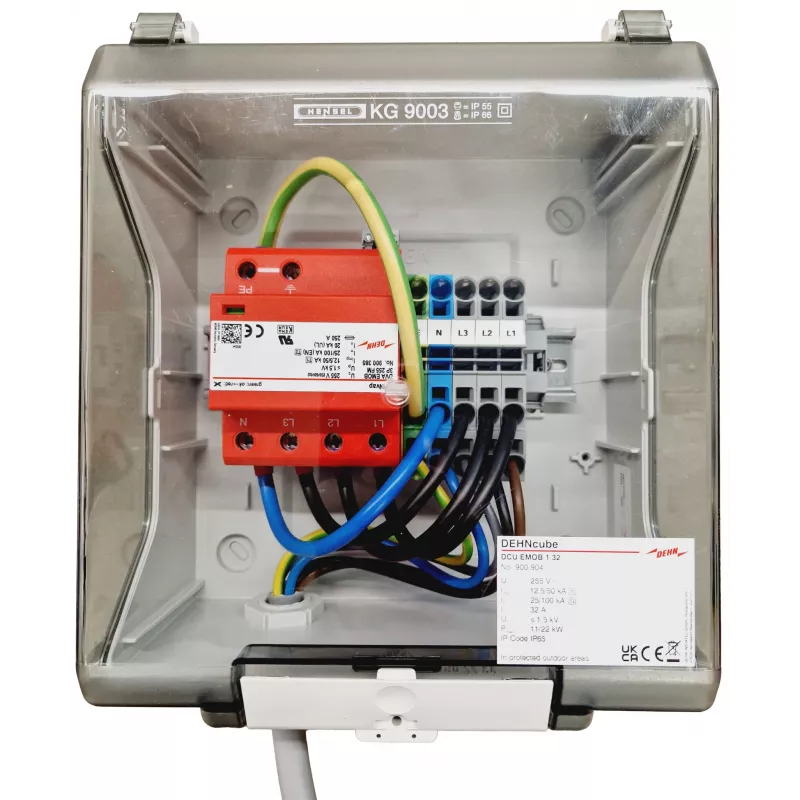

DEHN DCU EMOB 1 32 1+2 tipa pārsprieguma novadītājs (900904)

Elektromobiļu uzlādes stacijas ir pakļautas pārspriegumiem, ko izraisa zibens spērieni un komutācijas procesi, kas var sabojāt jutīgu elektroniku un radīt dārgas dīkstāves. DEHN DCU EMOB 1 32 ir kombinēts 1+2 tipa pārsprieguma novadītājs, kas speciāli izstrādāts, lai aizsargātu elektromobiļu uzlādes infrastruktūras maiņstrāvas puses ķēdes, nodrošinot uzticamu darbību un drošību.

Kam paredzēts

Šis novadītājs ir paredzēts uzstādītājiem, sistēmu integratoriem un elektromobiļu uzlādes staciju operatoriem, kuriem nepieciešama izturīga pārsprieguma aizsardzība atbilstoši IEC 61643-11. Tas ir piemērots gan jaunām instalācijām, gan esošo sistēmu modernizācijai komerciālās, publiskās un dzīvojamās uzlādes vietās.

Galvenās iezīmes

• Kombinēta 1+2 tipa aizsardzība vienā kompaktā ierīcē
• Augsta izlādes jauda: 20 kA nominālā (8/20 µs) un 40 kA maksimālā (8/20 µs)
• Impulsa strāvas nomināls 7 kA (10/350 µs) uz polu
• Zems aizsardzības līmenis ≤ 1,5 kV efektīvai iekārtu aizsardzībai
• 3 polu + NPE konfigurācija TN-S un TT sistēmām
• Vizuāls statusa indikators ar zaļu/sarkanu karodziņu ātrai pārbaudei
• Montāža uz DIN sliedes vienkāršai integrācijai sadales skapjos
• Termoplastmasas liesmu slāpējošs korpuss izturībai

Specifikācijas

• Novadītāja tips: 1. + 2. tipa kombinētais pārsprieguma novadītājs
• Nominālais maiņstrāvas spriegums (Un): 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums (Uc): 320 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Impulsa strāva (Iimp): 7 kA (10/350 µs) uz polu
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Polu skaits: 3 poli + NPE (3P+N)
• Montāžas tips: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Īsslēguma izturība (Isccr): 50 kA rms
• Sequoias strāvas dzēšanas spēja (Ifi): 50 kA rms
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Statusa indikācija: vizuāla (zaļš/sarkans karodziņš)
• Aizsardzības tehnoloģija: varistors (L-N, L-PE) / dzirksteļu sprauga (N-PE)
• Korpusa materiāls: termoplastmasa, liesmu slāpējoša

Padomi

Lai nodrošinātu optimālu aizsardzību, uzstādiet novadītāju pēc iespējas tuvāk uzlādes stacijas ievadam. Nodrošiniet pareizu iezemējumu un ievērojiet vietējos noteikumus. Vizuālais indikators regulāri jāpārbauda; ja karodziņš kļūst sarkans, novadītājs ir sasniedzis kalpošanas laika beigas un ir jānomaina.

Padoms: pārbaudiet indikatoru vismaz reizi gadā un pēc katra ievērojama negaisa. Nekavējoties nomainiet, ja tas ir sarkans.
