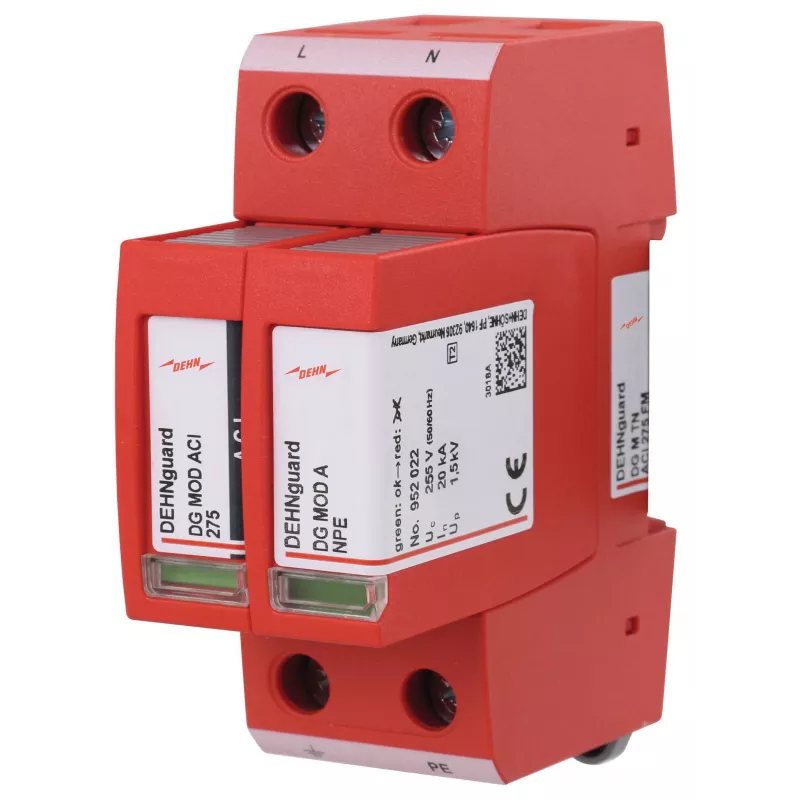

DEHN DEHNguard M TN ACI 275 FM 2 polu 275V 2. tipa pārsprieguma aizsargs ar tālvadības signalizāciju 952220

DEHNguard M TN ACI 275 FM ir 2 moduļu platuma 2. tipa pārsprieguma aizsargs, kas uz DIN sliedes aizņem tikai 36 mm, bet nodrošina 40 kA maksimālo izlādes strāvu un iebūvētu ACI rezerves drošinātāju. Tas nozīmē, ka atsevišķs drošinātājs nav jāmeklē un jāpievieno papildus.

Kāpēc izvēlēties šo modeli

• Iebūvēts ACI rezerves drošinātājs – mazāk komponentu sadalnē, vienkāršāka montāža.
• Tālvadības signalizācijas kontakts (FM) ļauj pārraudzīt aizsarga stāvokli no attālinātas vietas – piemērotājs sistēmām, kur svarīga pastāvīga uzraudzība.
• Augsta izlādes kapacitāte: nominālā 20 kA (8/20 µs) un maksimālā 40 kA (8/20 µs).
• Zems aizsardzības līmenis: ≤ 1,2 kV, reakcijas laiks ≤ 25 ns.
• Plats darba temperatūras diapazons: no -40 °C līdz +80 °C.

Kam piemērots

Šis pārsprieguma aizsargs ir paredzēts zema sprieguma instalācijām TN-S un TT sistēmās. To bieži izmanto dzīvojamo un komerciālo ēku elektroinstalācijās, īpaši tur, kur nepieciešama attālināta aizsardzības statusa kontrole – piemēram, serveru telpās, ražošanas cehos vai ēkās ar centralizētu monitoringa sistēmu.

Galvenie tehniskie dati

• Tips: 2. tipa pārsprieguma aizsargs
• Nominālais spriegums: 230/400 V AC
• Maksimālais pastāvīgais darba spriegums: 275 V AC
• Nominālā izlādes strāva (8/20 µs): 20 kA
• Maksimālā izlādes strāva (8/20 µs): 40 kA
• Aizsardzības līmenis: ≤ 1,2 kV
• Reakcijas laiks: ≤ 25 ns
• Iebūvēts rezerves drošinātājs: jā (ACI)
• Tālvadības signalizācijas kontakts: jā (FM)
• Montāža: DIN sliede 35 mm
• Moduļa platums: 2 TE (36 mm)
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -40 °C līdz +80 °C

Kā lietot

Uzstādiet šo aizsargu apakšsadalnē, lai aizsargātu lejupējās iekārtas no pārspriegumiem. Pievienojiet tālvadības signalizācijas kontaktu monitoringa sistēmai, lai saņemtu brīdinājumu, ja aizsargs ir bojāts vai nokalpojis. Ja nepieciešams, nodrošiniet koordināciju ar augšupējiem 1. tipa pārsprieguma aizsargiem.

Ieteikums: pārbaudiet, vai sadalnē ir vieta 2 moduļiem (36 mm) un vai tālvadības signalizācijas kontakts ir savienojams ar jūsu monitoringa sistēmu. Regulāri pārbaudiet aizsarga statusu – ja tālvadības signalizācija nav pieejama, izmantojiet vizuālo indikatoru uz ierīces.
