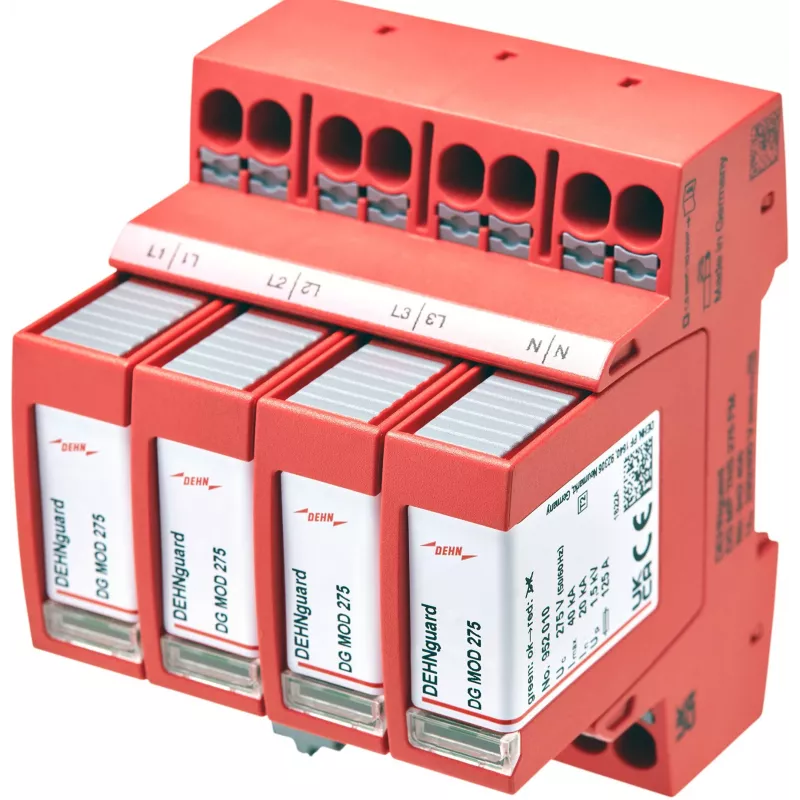

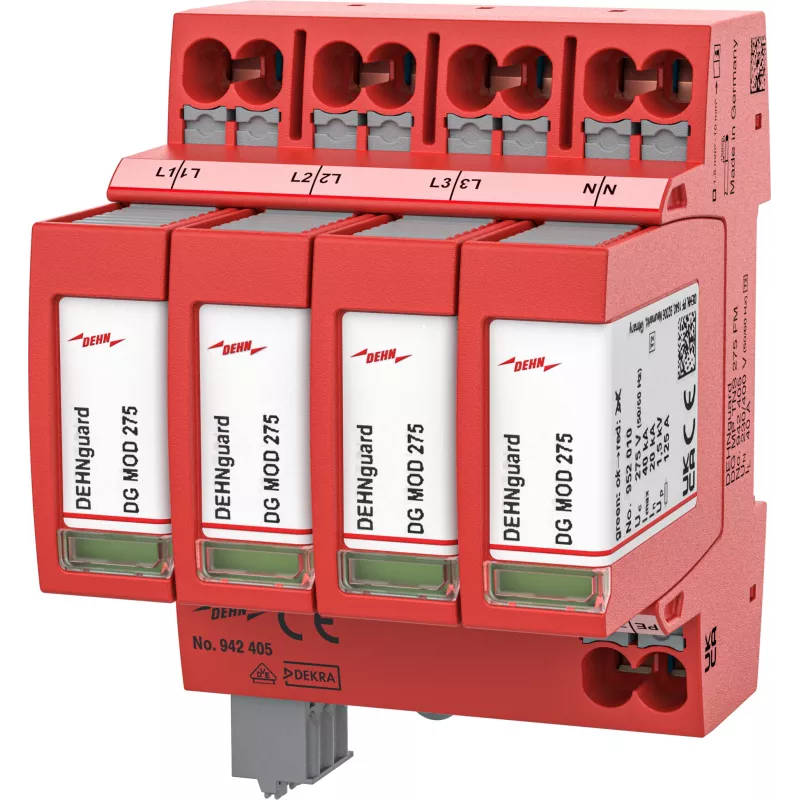

DEHN DEHNguard MP TNS 275 FM 2. tipa pārsprieguma aizsargs, 4-poliem, 275V, 40kA, DIN sliedei 942405

Elektriķiem un sistēmu integrētājiem, kuri strādā ar TN-S tīkliem, nepieciešams uzticams pārsprieguma aizsargs, kas nepieļauj dārgu iekārtu bojājumus. DEHN DEHNguard MP TNS 275 FM (942405) ir tieši tāds – 2. tipa modulārais aizsargs ar augstu izlādes jaudu un tālvadības signalizāciju.

Kāpēc izvēlēties šo modeli

• Nominālā izlādes strāva (In) 20 kA un maksimālā (Imax) 40 kA katrā režīmā – izturīgs pret zibens izraisītiem pārspriegumiem.
• Ātra reakcijas laiks ≤ 25 ns – minimāla caurlaides enerģija.
• Kompakts 4 moduļu DIN sliedes dizains – viegli uzstādīt sadalnē.
• Nav sekojošās strāvas – paaugstināta drošība.
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C – piemērots arī sarežģītiem apstākļiem.

Tehniskie dati

• SPD tips: 2. tips / II klase
• Zemējuma sistēma: TN-S
• Nominālais spriegums (Un): 230/400 V AC (50/60 Hz)
• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC (50/60 Hz)
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA
• Aizsardzības līmenis (Up) pie In: ≤ 1,3 kV
• Reakcijas laiks (tA): ≤ 25 ns
• Maksimālais aizsargdrošinātājs: 125 A gG
• Īsslēguma izturība: 50 kA rms
• Tālvadības kontakts: potenciāla brīvs pārslēgs
• Montāža: 35 mm DIN sliede
• Moduļu skaits: 4 TE
• Aizsardzības pakāpe: IP20
• Savienojuma spailes: maks. 35 mm² viendzīslas / 25 mm² elastīgas
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0

Kam piemērots

Šis pārsprieguma aizsargs ir ideāls elektroinstalāciju projektētājiem, elektriķiem un uzņēmumiem, kas vēlas aizsargāt jutīgas iekārtas TN-S tīklos. To var izmantot gan dzīvojamās, gan komerciālās ēkās, kur nepieciešama uzticama aizsardzība pret pārspriegumiem.

Kā lietot

Uzstādiet DEHNguard MP TNS 275 FM uz 35 mm DIN sliedes sadalnē. Pievienojiet fāzes vadus pie atbilstošajiem spailēm un zemējuma vadu pie PE. Ierīce automātiski ierobežos pārspriegumus. Tālvadības kontaktu var izmantot, lai signalizētu par aizsarga statusu uz attālinātu paneli.

Padoms: Pārliecinieties, ka tīkla konfigurācija atbilst TN-S sistēmai. Pirms uzstādīšanas vienmēr atslēdziet barošanu. Regulāri pārbaudiet aizsarga stāvokli, jo pēc liela pārsprieguma tas var būt jānomaina.
