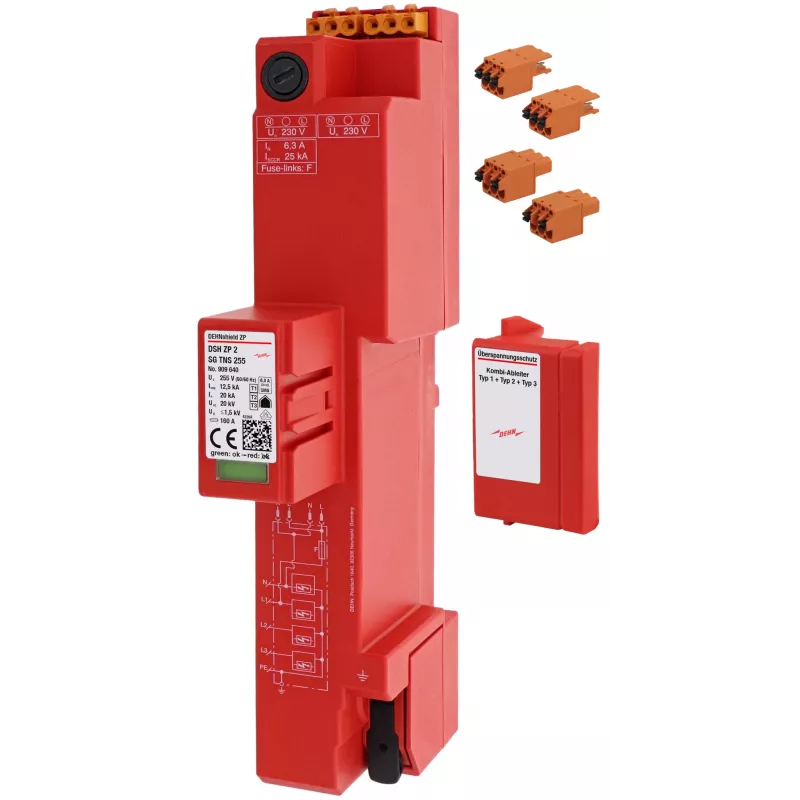

DEHN DEHNshield ZP 2 SG TNS 255 1.+2. tipa kombinētais zibens strāvas un pārsprieguma aizsargs 909640

Ja jūsu ēkā ir TN-S tīkls, tiešs zibens spēriens var vienā mirklī iznīcināt dārgu elektroniku. DEHN DEHNshield ZP 2 SG TNS 255 apvieno 1. un 2. tipa aizsardzību vienā kompaktā modulī, tāpēc galvenajā sadalnē tas aizņem tikai divas moduļu vietas, bet nodrošina pilnu aizsardzību pret zibens strāvas impulsiem un pārslēgšanās pārspriegumiem.

Kam tas paredzēts

Elektroprojektētājiem, sadalņu montētājiem un objektu apsaimniekotājiem, kuri meklē uzticamu risinājumu TN-S sistēmām. Ideāli piemērots, ja zibens strāvas un pārsprieguma aizsardzība jāintegrē vienā ierīcē, ietaupot vietu un vienkāršojot uzstādīšanu.

Galvenās priekšrocības

• Kombinēts 1.+2. tipa zibens strāvas un pārsprieguma aizsargs TN-S tīkliem
• Augsta izlādes jauda: 25 kA kopējā zibens impulsa strāva (10/350 µs)
• Zems aizsardzības līmenis ≤ 1,5 kV efektīvai iekārtu aizsardzībai
• Termiskais atvienotājs ar vizuālu bojājuma indikāciju (zaļš/sarkans)
• Kompakts, 2 moduļu platums, montāža uz DIN sliedes

Tehniskie dati

• SPD tips: kombinēts 1. + 2. tipa zibens strāvas un pārsprieguma aizsargs
• Tīkla konfigurācija: TN-S
• Nominālais spriegums: 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums: 255 V AC
• Kopējā zibens impulsa strāva (10/350 µs): 25 kA
• Zibens impulsa strāva uz polu (10/350 µs): 12,5 kA
• Nominālā izlādes strāva uz polu (8/20 µs): 25 kA
• Maksimālā izlādes strāva uz polu (8/20 µs): 50 kA
• Aizsardzības līmenis pie I_imp: ≤ 1,5 kV
• Aizsardzības līmenis pie I_n: ≤ 1,2 kV
• Reakcijas laiks: < 100 ns
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāžas veids: 35 mm DIN sliede
• Moduļu skaits: 2 TE
• Aizsardzības pakāpe: IP20
• Īssavienojuma noturība: 50 kA_rms
• Iebūvēts atvienotājs: jā, termiskais
• Bojājuma indikācija: vizuāla (zaļš/sarkans)
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11

Kā uzstādīt

Montējiet DEHNshield ZP 2 SG TNS 255 pie ēkas ievada vai galvenajā sadalnē, lai aizsargātu lejupējās iekārtas. Pārliecinieties, ka ir nodrošināts pareizs zemējums un tiek ievēroti vietējie noteikumi TN-S sistēmām.

Padoms: pirms uzstādīšanas vienmēr pārbaudiet, vai tīkla konfigurācija tiešām ir TN-S. Ja neesat pārliecināts, konsultējieties ar sertificētu elektriķi. Regulāri pārbaudiet indikatora krāsu – ja tas ir sarkans, aizsargs ir jānomaina.
