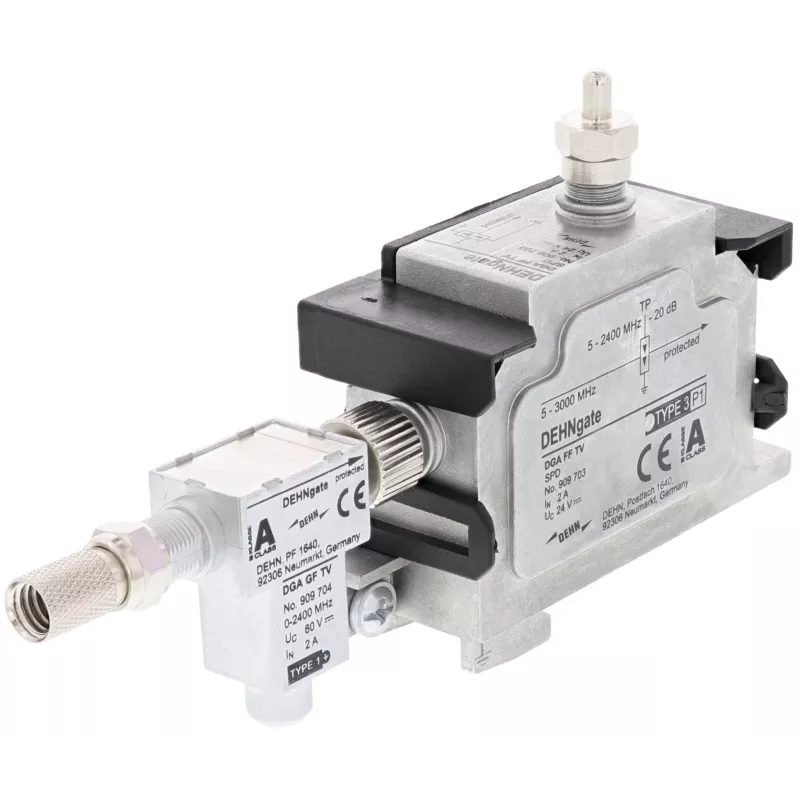

DEHN DGA GFF TV koaksiālais pārsprieguma aizsargs, F-konektors, 75 Ohm, 0-2400 MHz 909705

Zibens spēriens vai pārspriegums tīklā var acumirklī iznīcināt televizoru, satelītu uztvērēju vai kabeļmodemu. DEHN DGA GFF TV novērš šo risku, vienkārši iekļaujoties koaksiālajā līnijā starp antenu un ierīci.

Kāpēc izvēlēties šo aizsargu

• Aizsargā TV/SAT sistēmas un koaksiālās līnijas no pārspriegumiem
• Plašs frekvenču diapazons: 0 - 2400 MHz
• Zemi ievades zudumi: ≤ 0,5 dB visā diapazonā
• Augsti atgriešanās zudumi: ≥ 18 dB, lai signāls paliktu tīrs
• Ekrāna vājinājums: ≥ 60 dB, lai mazinātu traucējumus
• Kompakts iekļaujošs dizains ar F-konektoriem (sieviete/vīrietis)
• Niķelēta misiņa korpuss pret koroziju

Praktiska lietošana

Ierīce tiek uzstādīta tieši koaksiālā kabeļa pārtraukumā, tāpēc nav nepieciešami atsevišķi zemējuma vadi. 75 Ω pretestība atbilst standarta TV/SAT kabeļiem. Darba temperatūras diapazons no -40 °C līdz +80 °C ļauj to izmantot gan iekštelpās, gan ārpus tām (tomēr IP20 aizsardzības klase norāda uz lietošanu iekštelpās). Aizsargs iztur nominālo izlādes strāvu līdz 2,5 kA (8/20 µs) un maksimālo izlādes strāvu līdz 5 kA, ar aizsardzības līmeni ≤ 600 V, tādējādi efektīvi ierobežojot pārspriegumu pirms tas sasniedz pievienotās ierīces.

Pilna specifikācija

• Nominālais spriegums (UN): 5 V DC
• Maksimālais pastāvīgais darba spriegums (UC): 24 V DC / 24 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 2,5 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 5 kA
• Aizsardzības līmenis (Up) pie In: ≤ 600 V
• Frekvenču diapazons: 0 - 2400 MHz
• Ievades zudumi: ≤ 0,5 dB (0,1 - 2400 MHz)
• Atgriešanās zudumi: ≥ 18 dB (0,1 - 2400 MHz)
• Ekrāna vājinājums: ≥ 60 dB (0,1 - 2400 MHz)
• Pretestība: 75 Ω
• Savienotāji: F-konektors (sieviete/vīrietis)
• Korpusa materiāls: niķelēts misiņš
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Montāžas veids: iekļaujošs savienojums

Nobeigumā

Uzticama pārsprieguma aizsardzība TV un satelīta instalācijām – DEHN DGA GFF TV nodrošina augstu veiktspēju kompaktā, viegli uzstādāmā korpusā.
